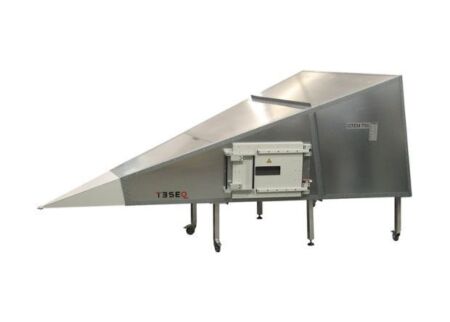

Teseq GTEM 750
Emissions- und Störfestigkeitsprüfungen in einer einzigen, abgeschirmten Umgebung
Die GTEM 750 hat eine max Septum-Höhe von 750mm – ist somit für mittelgrosse Püflinge ausgelegt.
Eine GTEM (Gigahertz Transverse Electro Magnetic) Zelle ist ein Testumfeld, das sowohl strahlenimmun als auch emissionsimmun Tests in einer einzigen, steuerbaren und abgeschirmten Umgebung effizient durchführt. Im Vergleich zu anderen Testumgebungen ist das GTEM-Testing schneller, präziser und weist eine ausgezeichnete Reproduzierbarkeit auf. Im Prinzip handelt es sich bei der GTEM-Zelle um eine koaxiale Leitung, die pyramidenförmig expandiert und eine Impedanz von 50 Ω aufweist. Am Ende der Leitung wird diese durch eine Kombination aus Abschlusswiderständen und RF-Absorbern beendet, die speziell konstruiert sind, um die oben genannte Impedanz anzupassen. Die GTEM 750 hat eine maximale Septumhöhe von 750 mm und ist für Emissions- und Immunitätstests geeignet.
Vorteile
- Emissions- und Immunitätstests in einer einzigen, abgeschirmten Umgebung durchführen
- Erfüllt grundlegende Norm: IEC/EN 61000-4-20
- Erfüllt Standards für Emissionstests: CISPR 14-1, IEC 61000-6-3 und IEC 61000-6-4 für Prüflinge ohne angeschlossene Kabel
- Ideal für Designqualifikation und Vorzertifizierung
- Erzeugte Felder sind weitgehend homogen und einfach zu berechnen
- Effiziente Leistungsumwandlung erfordert kleinere Leistungsverstärker
- Ausgezeichnete VSWR über den gesamten Frequenzbereich - keine Notwendigkeit für die Messung von reflektierter Leistung
