Oszilloskope von Yokogawa - Oszilloskop kaufen
Oszilloskope sind unverzichtbare Messinstrumente zur präzisen Analyse elektrischer Signale. Sie ermöglichen die Echtzeitüberwachung von Spannungsverläufen und helfen dabei, Fehler in Schaltungen und Systemen schnell zu identifizieren und zu beheben.
Yokogawa setzt hier seit Jahrzehnten Standards in puncto Qualität, Vielseitigkeit und Langlebigkeit. Mit mehr als 30 Jahren Erfahrung unterstützt Sie Emitec Messtechnik als Vertriebspartner von Yokogawa bei der Auswahl des optimalen Oszilloskops für Ihre speziellen Anforderungen.
Mit Yokogawa Oszilloskopen kaufen Sie:
- Solide und robuste Oszilloskope, die selbst unter anspruchsvollen Bedingungen lange, präzise und zuverlässig arbeiten.
- Für tiefe und flexible Erfassungskapazitäten, ideal für umfangreiche Signalanalysen.
- Dank standardisierter BNC-Anschlüsse sind Yokogawa Oszilloskope auch mit Tastköpfen anderer Hersteller kompatibel.

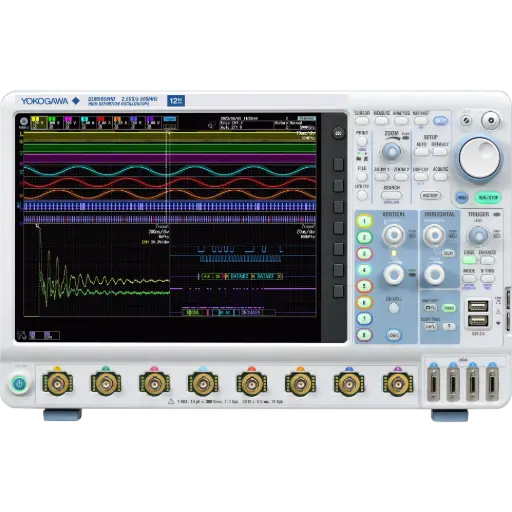

Das richtige Oszilloskop von Yokogawa kaufen – Unterschiede der Serien auf einen Blick
| Kriterium | Normale Serie | HD-Serie |
| Resolution | Standard 8 Bit (12 bit in High Resolution Mode) | Standard 12 Bit (16 bit in High Resolution Mode) |
| Speichergröße | Bis zu 500 Megapoints | Bis zu 1 Gigapoint |
| History-Rate-Forms | Standard: 100.000 Ereignisse | Verdoppelt: 200.000 Ereignisse |
| Abtastrate | Bis zu 2,5 GS/s | Bis zu 2,5 GS/s |

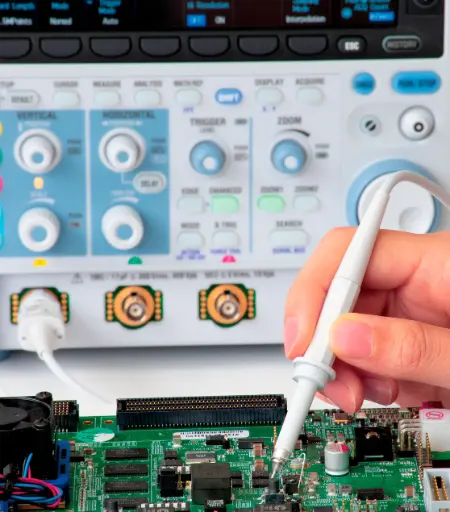

| Kanäle DLM3000-Serie | 2 oder 4 Kanäle | 4 Kanäle |

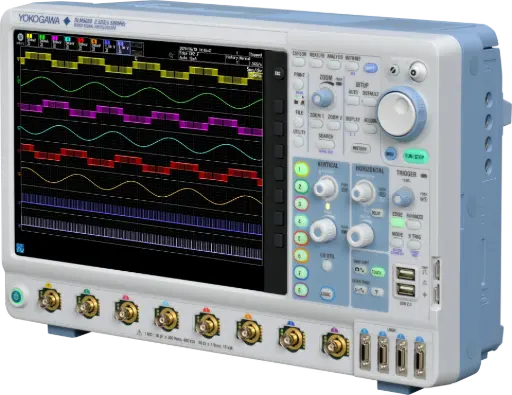

| Kanäle DLM5000-Serie | 4 oder 8 Kanäle auf 16 Kanäle erweiterbar durch Synchronisierungsoption mit 2 Geräten | 4 oder 8 Kanäle auf 16 Kanäle erweiterbar durch Synchronisierungsoption mit 2 Geräten |
| Logikeingänge DLM3000-Serie | Bis zu 8 Bit Logikeingänge | Bis zu 8 Bit Logikeingänge |
| Logikeingänge DLM5000-Serie | Bis zu 32 Bit Logikeingänge (optional erweiterbar) | Bis zu 32 Bit Logikeingänge (optional erweiterbar) |
Die Software für Oszilloskope von Yokogawa
Mit der IS8000 Software Plattform stellt Yokogawa ein leistungsstarkes Tool zur Verfügung, mit der sich Ihre Messdatenerfassung und -analyse in Echtzeit verwalten lässt. Die Software ermöglicht es ausserdem, unterschiedliche Messgeräte wie Transientenrekorder, Oszilloskope verschiedener Serien und Power Analyzer miteinander zu verbinden, um hier synchrone Messungen vorzunehmen – ein Vorteil insbesondere bei der Verarbeitung grosser Datenmengen in Echtzeit.
Mehr Informationen zur IS8000 Software Plattform finden Sie hier.
Vorteile der IS8000 Software Plattform:
- Echtzeitanalyse und Livestreaming.
- Durch die Synchronisierung zweier Oszilloskope der DLM 5000er Serie können bis zu 16 Kanäle gleichzeitig synchronisiert werden.
- Mit der 10 GbE-Schnittstelle können bis zu 20 Megasamples pro Sekunde in Echtzeit gestreamt werden.
Die Software kann mit mehreren Messgeräten gleichzeitig arbeiten, darunter:
- DL950 Scopecorder / Transientenrekorder
- WT5000 Power Analyzer
- DLM5000 MSO / Scope
Oszilloskop kaufen oder Transientenrekorder?

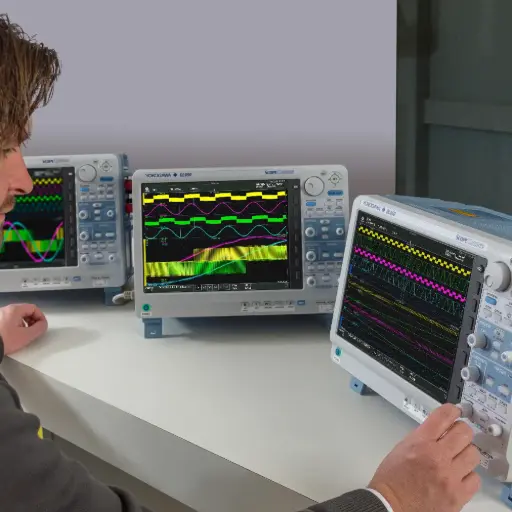

Der DL950 Transientenrekorder verbindet die Vorteile eines hochpräzisen Oszilloskops mit der Hochgeschwindigkeitsdatenerfassung und -analyse eines konventionellen Datenrekorders. Dank der hohen Abtastrate von bis zu 200 MS/s und der Möglichkeit, bis zu 32 analoge oder 128 digitale Kanäle gleichzeitig zu erfassen, eignet sich der DL950 Transientenrekorder perfekt für anspruchsvolle Messaufgaben in den verschiedensten Anwendungsbereichen.
Durch seine modulare Bauweise kann der DL950 mit über 21 verschiedenen Eingangsmodulen ausgestattet werden, um hier Messungen von elektrischen Signalen, mechanischen Leistungsparametern sowie Fahrzeugbussignalen durchzuführen. Mit der Unterstützung von Echtzeit-Mathematikberechnungen bietet er ausserdem umfassende Analysefunktionen.
Weitere Informationen finden Sie hier.
| Kriterium | Oszilloskop | Transientenrekorder |
| Einsatz | Analyse von schnellen Signaländerungen, Fehlersuche | Erfassung von schnellen und langsamen Signalen, ideal für Langzeitmessungen bei niedrigen und hohen Frequenzen |
| Typische Anwendungen | Elektronikentwicklung, Hochfrequenztechnik, Fehlerdiagnose | Forschung, Motor- und Sensorüberwachung |
| Abtastrate | Bis zu 2,5 GS/s | Bis zu 200 MS/s |
| Speicherkapazität | Begrenzter Speicher (i.d.R. bis zu 1 GigaPoints) | Bis zu 8 Gigapoints Speicherkapazität für die Langzeitaufzeichnung |
| Kanäle | Bis zu 8 Kanäle | Bis zu 32 analoge oder 128 digitale Kanäle |
| Besondere Funktionen | Echtzeit-Triggering, hohe Auflösung | Dual Capture Modus für simultane Erfassung von schnellen und langsamen Ereignissen. Unterstützung von bis zu 160 synchronisierten Kanälen durch die Synchronisierung von bis zu 5 DL950 |
| Verbindungsoptionen | Standard-USB und Ethernet-Anschlüsse | 10 Gbps Ethernet-Anschluss für schnelle Datenübertragung mit 20 MS/s in Echtzeit |
Oszilloskope – Häufig gestellte Fragen
Was kann ein Oszilloskop messen?
Mit einem Oszilloskop lassen sich
- elektrische Spannungen
- Frequenzen
- Zeitintervalle
- Signalformen
- Signalrauschen
messen und die Funktionsweise elektrischer Systeme überprüfen.
Wie unterscheiden sich die Auflösungen bei Yokogawa Oszilloskopen der normalen Serie und HD-Serie – und warum ist das wichtig?
Die Oszilloskope der DLM3000-Serie und DLM5000er Serie bieten eine Standardauflösung von 8 Bit. Das Eingangssignal wird also in 256 diskrete Stufen unterteilt. Diese Auflösung ist für viele Standardanwendungen, bei denen es um die Erfassung von relativ einfachen Signalen geht, vollkommen ausreichend.
In der HD-Version der Oszilloskope kann die Auflösung auf bis zu 16 Bit erhöht werden. Dies ermöglicht es, das Signal in 65.536 diskrete Stufen zu unterteilen. Diese erhöhte Auflösung ist besonders bei niedrigeren Spannungen oder sehr feinen Signaländerungen von Vorteil, da sie es erlaubt, auch kleinste Signalabweichungen sichtbar zu machen.
Für welche Anwendungsgebiete hat die Synchronisierungsoption zweier Oszilloskope besondere Vorteile?
Die Oszilloskope der DLM5000-Serie von Yokogawa bietet die Möglichkeit, zwei Geräte zu synchronisieren, um bis zu 16 Kanäle gleichzeitig zu überwachen. Dies ist besonders dann wichtig, wenn Interaktionen zwischen verschiedenen Signalen untersucht werden müssen, wie es häufig in der Leistungselektronik oder im Bereich der Embedded Systems der Fall ist.
- Fahrzeugtechnik (Automobilindustrie).
Von Motorsteuerungen über Sensoren bis hin zu Sicherheitssystemen – mit bis zu 16 Kanälen können mehrere kritische Systeme parallel überwacht werden, um sicherzustellen, dass sie einwandfrei zusammenarbeiten.
- Überwachung komplexer elektronischer Schaltungen.
In der Elektronikentwicklung – insbesondere bei Multi-Signal-Systemen – kann die Synchronisierungsoption von zwei Oszilloskopen dabei helfen, das Verhalten der gesamten Schaltung im Detail zu verstehen. Dies gilt z. B. für Hochfrequenzschaltungen, Leistungselektronik oder Sensorfusionen.
Warum ist die History-Memory beim Oszilloskop kaufen wichtig?
In der HD-Version der Yokogawa Oszilloskope verdoppeln die Anzahl der speicherbaren Ereignisse (History-Memory) auf 200.000, was bedeutet, dass während der Messung von komplexen und schnellen Ereignissen deutlich mehr Daten erfasst werden können. Diese erhöhte Speicherkapazität ermöglicht es Ihnen, auch über einen längeren Zeitraum hinweg detaillierte Signaldaten zu speichern und später auszuwerten – besonders wichtig für die Analyse von komplexen, fehleranfälligen Systeme.
