EMV Halle / Absorberkammer: Massgeschneiderte Lösungen von Emitec
Emitec ist spezialisiert auf die Konzeption und den Aufbau von EMV-Hallen / Absorberkammern. Wir sind der alleinige Distributor für EMV Hallen des Herstellers Albatross Projects in der Schweiz und verlassen uns auf EMV-Produkte, die in Qualität und Messgenauigkeit heute den weltweiten Standard setzen.

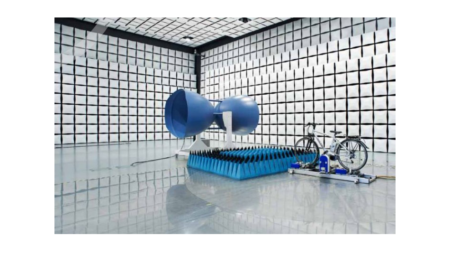

Was ist eine EMV-Halle | Absorbationskammer und wie funktioniert sie?
Störungen durch elektromagnetische Wellen, die durch verschiedene Geräte ausgesendet werden, können die Funktionalität elektronischer Geräte beeinträchtigen. Die EMV-Halle ist hier das hochspezialisierte und technisch anspruchsvolle Umfeld, das es ermöglicht, solche Störungen im Prozess der Produktentwicklung und -zertifizierung zu identifizieren und die nächsten Entwicklungsschritte entsprechend anzupassen.
Einsatz von Messtechnologien

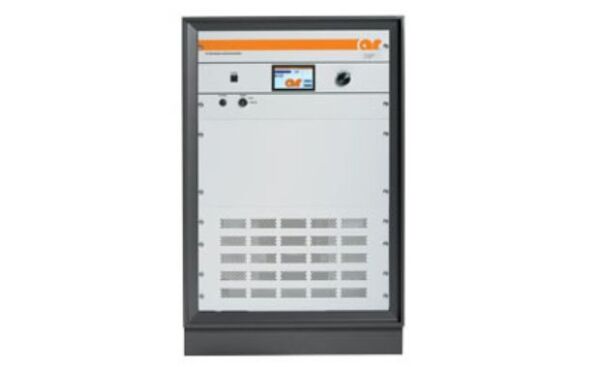

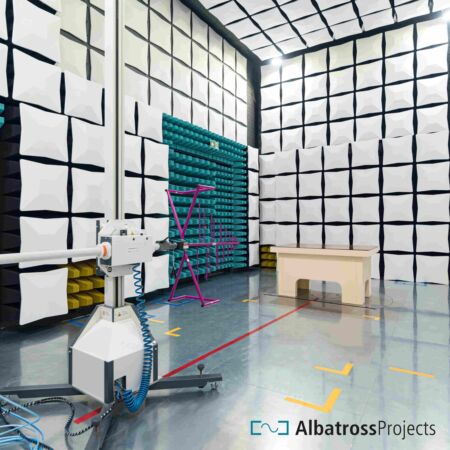

In der Absorbationskammer werden spezielle Antennen und Messempfänger verwendet, um die elektromagnetische Verträglichkeit der getesteten Geräte zu überprüfen. Verstärker und Signalgeneratoren simulieren verschiedene elektromagnetische Felder, um die Belastbarkeit und Störfestigkeit des Prüflings zu testen.
Absorberkammer: Abschirmung durch metallische Wände
Nach dem Prinzip eines Faradayschen Käfigs besteht die äussere Struktur der EMV-Halle aus Metall, um eine vollständige Abschirmung externer elektromagnetischer Felder zu gewährleisten. Sie stellt sicher, dass keine äusseren Störungen in die EMV-Halle eindringen und die Messungen verfälschen. Von entscheidender Bedeutung sind die zusätzlichen Komponenten wie Türen, Luftdurchführungen (HoneyCombs), Signals Durchführungen etc. Hier besitzt Albatross eine sehr grosse Erfahung und bietet nur hochwertige und langlebige Komponenten an.

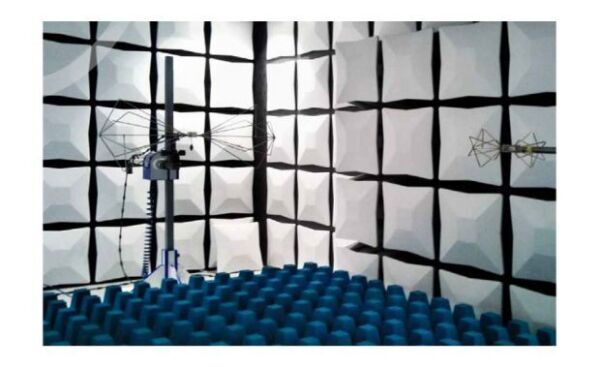

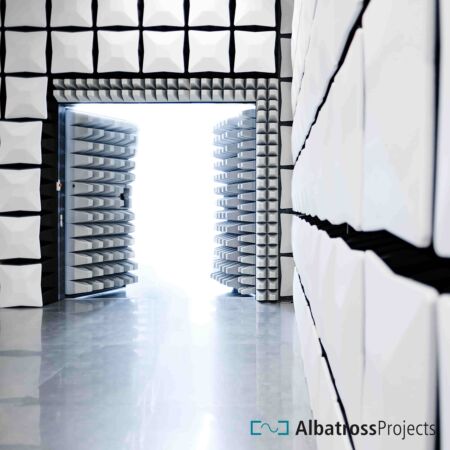

EMV Halle: Konstruktion und Materialien
Die Absorbationskammer wird im Inneren händisch Ferritkacheln und Schaumstoffabsorbern ausgekleidet, die Feldkräfte absorbieren, um eine möglichst störungsfreie Umgebung zu schaffen. Die Ferrite werden hierbei präzise auf Holzträger geschraubt, um jede Form von Luftspalt und Reflexionen zu vermeiden. Die Wände der EMV-Halle sind mit pyramidenförmigen Schaumstoffabsorbern ausgekleidet, die elektromagnetische Strahlung effektiv absorbieren. Diese Materialien sind so konzipiert, dass sie die einfallenden Wellen aufnehmen und ihre Energie in Wärme umwandeln – wodurch Reflexionen minimiert werden.
Die händische Verschraubung der Ferrite unserer EMV-Hallen ist ein Qualitätsmerkmal von Albatross Projects: Ein geklebtes Ferrit mit einem Gewicht von 200-400g in einer Anbringungshöhe von bis zu 10m stellt ein nicht unerhebliches Sicherheitsrisiko mit regelmässigem Wartungsbedarf dar. Durch die Verschraubung der Ferrite können diese nicht verrutschen oder herabfallen und sind langfristig an der Decke und den Wänden der Absorbationskammer gesichert. Die verschraubte Befestigung erleichtert zudem Wartungsarbeiten und Anpassungen, da die Fliesen bei Bedarf einfach entfernt und ausgetauscht werden können.
Durchführung von Störfestigkeitsprüfungen und Störaussendungsmessungen
Mit EMV-Hallen | Absorbationskammern werden Störfestigkeitsprüfungen durchgeführt, bei denen die Widerstandsfähigkeit von Geräten gegenüber externen elektromagnetischen Störungen getestet wird. In der EMV-Halle / Absorbationskammer stellen Sie in störungsfreier Umgebung fest, ob die Geräte unter realistischen Betriebsbedingungen zuverlässig funktionieren, keine störenden elektromagnetischen Felder aussenden bzw. nicht von den elektromagnetischen Feldern anderer Geräte selbst beeinträchtigt werden. Dadurch wird gewährleistet, dass die Geräte auch in realen Einsatzszenarien zuverlässig arbeiten.
Jetzt beraten lassen Link öffnet in neuem Fenster.
Warum eine EMV-Halle | Absorbationskammer kaufen?
Unternehmen, die regelmässig elektromagnetische Verträglichkeitstests durchführen müssen, profitieren u.U. vom Kauf einer eigenen EMV-Halle | Absorbationskammer.
Unabhängigkeit und Flexibilität.
Tests können jederzeit durchgeführt werden, ohne auf verfügbare Zeitfenster bei externen Dienstleistern warten zu müssen. Dies beschleunigt den Entwicklungsprozess erheblich, da Prototypen schnell getestet und sofortige Anpassungen vorgenommen werden können. Hier ist die langfristig Kosteneinsparungen abzuwägen.
Kontinuierliche Qualitätskontrolle.
Entwickler und Ingenieure können regelmässig und nach Bedarf Tests durchführen, was eine kontinuierliche Überwachung und Verbesserung der Produktqualität ermöglicht. Probleme können sofort identifiziert und behoben werden, ohne die Verzögerungen, die mit der Nutzung externer Testdienstleistungen verbunden sind.
Vertraulichkeit und Sicherheit.
Durch die Durchführung von EMV-Tests in eigenen Einrichtungen bleibt die Vertraulichkeit der technischen Daten und Testresultate gewahrt. Dies ist besonders wichtig in Branchen, in denen der Schutz geistigen Eigentums und sensibler Informationen entscheidend ist.
Speziell kontrollierte Umgebung.
Jede EMV-Halle kann individuell auf die spezifischen Bedürfnisse und Anforderungen des Unternehmens angepasst werden: für massgeschneiderte Testbedingungen, die genau den Anforderungen der zu testenden Geräte entsprechen. Die EMV-Hallen von Albatross Projects daher auch modular aufgebaut, um zukünftige Erweiterungen oder Anpassungen zu erleichtern.
Der Kauf einer EMV-Halle oder Absorberkammer ist eine strategische Investition. Hier sind langfristige Vorteile in Bezug auf Flexibilität, Kostenersparnis, Qualitätskontrolle, schnellere Markteinführung neuer Produkte und hohe Wettbewerbsfähigkeit mit der Investition in eine eigene EMV-Halle abzuwägen.
Lassen Sie sich von uns beraten! Link öffnet in neuem Fenster.

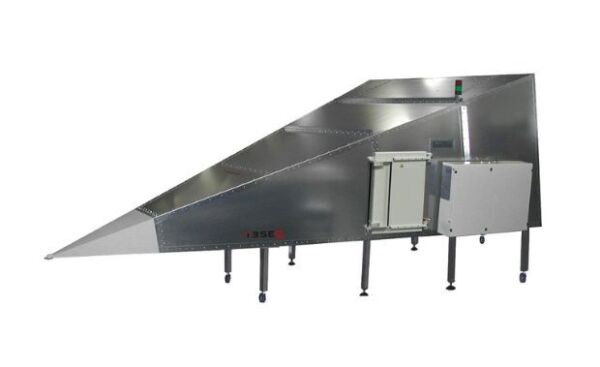

EMV Raum: Laplace oder GTEM Zellen– Effiziente Lösungen für EMV-Tests
Laplace, GTEM (Gigahertz Transverse Electromagnetic) Zellen Link öffnet in neuem Fenster. bieten eine kompakte und kosteneffiziente Alternative zur grossen Absorberhallen und sind für kleinere Entwicklungs- und Vorabtests geeignet.
EMV Raum: GTEM Zellen
Laplace oder GTEM Zellen werden häufig in der Entwicklung und Vorabprüfung von elektronischen Geräten eingesetzt. Sie eignen sich für die Testung von Prototypen und die Durchführung erster EMV-Analysen, bevor umfangreichere Tests in größeren EMV Absorberhallen durchgeführt werden.
Vorteile der Laplace / GTEM Zellen
Kompakte Bauweise.
Laplace / GTEM Zellen benötigen weniger Platz als die herkömmliche EMV-Halle und sind daher ideal für kleinere Labore und Entwicklungsabteilungen.
Schnelle Vorab-Tests.
Laplace / GTEM Zellen ermöglichen durch einfache Handhabung und schnelle Einrichtung eine effiziente Durchführung von EMV-Tests.
Hohe Frequenzabdeckung.
Laplace / GTEM Zellen decken einen breiten Frequenzbereich ab und sind für eine Vielzahl von EMV-Messungen geeignet.
Albatross Projects EMV-Hallen | Absorberhallen für die Entwicklung in allen Branchen.
Absorberhallen sind ein wichtiger Bestandteil erfolgreicher Entwicklung, um die elektromagnetische Verträglichkeit und Zuverlässigkeit von Produkten zu gewährleisten und zu zertifizieren.
Jetzt zur optimalen Lösung für Ihre Branche beraten lassen! Link öffnet in neuem Fenster.
EMV Halle für die Automobilindustrie: Testen von Fahrzeugen und Komponenten
Fahrzeuge enthalten immer mehr elektronische Komponenten. EMV Absorberhallen von Albatross Projects ermöglichen es den Herstellern, die Störfestigkeit und Störaussendung ihrer Fahrzeuge und einzelner Komponenten zu testen. Beispielsweise kann die elektromagnetische Interferenz (EMI) von Motorsteuergeräten, Infotainmentsystemen oder Sensoren getestet werden, um sicherzustellen, dass diese Geräte einwandfrei funktionieren und keine störenden Signale aussenden, die andere Systeme im Fahrzeug beeinträchtigen könnten.
Absorberkammer für Luft- und Raumfahrt: Funktionalität unter extremen Bedingungen
Die Luft- und Raumfahrtbranche erfordert höchste Zuverlässigkeit und Sicherheit der elektronischen Systeme. EMV Hallen von Albatross werden hier genutzt, um sicherzustellen, dass alle Systeme – von Kommunikationsgeräten bis zu Navigationssystemen – unter extremsten Bedingungen funktionieren. Ein Beispiel ist die Prüfung von Avioniksystemen, die unter starken elektromagnetischen Einflüssen getestet werden müssen, um ihre Störfestigkeit und Zuverlässigkeit während des Fluges zu gewährleisten.
EMV Halle für Unterhaltungselektronik: Sicherheit und Zuverlässigkeit von Konsumgütern
In der Unterhaltungselektronik müssen Produkte wie Smartphones, Tablets und andere Konsumgüter auf ihre elektromagnetische Verträglichkeit geprüft werden. Absorberhallen von Albatross Projects sind bei Herstellern die bevorzugte Umgebung, um diese Geräte auf ihre Störaussendung und Störfestigkeit zu testen.
Absorberraum für Medizintechnik: Zuverlässigkeit und Sicherheit lebenswichtiger Geräte
Im medizinischen Bereich ist die elektromagnetische Verträglichkeit von Herzpumpen, Defibrillatoren und andere lebenserhaltende Systeme unter allen Umständen zu gewährleisten. EMV-Hallen von Albatross Projects ermöglichen es, die Störfestigkeit und Störaussendung dieser kritischen Geräte umfassend zu testen. Durch die Nutzung von EMV-Absorberhallen können Medizingerätehersteller während der oft zeitkritischen Entwicklung sicherstellen, dass ihre Produkte höchsten Sicherheitsstandards entsprechen und in der Praxis zuverlässig funktionieren.
Kontaktieren Sie uns Link öffnet in neuem Fenster.
EMV-Halle – Warum von Emitec?
Emitec bietet eine umfassende und individuell angepasste Lösung für die Konzeption und den Aufbau von EMV-Hallen. Jedes Projekt wird von einem ausgebildeten Team sorgfältig geplant und ausgeführt. Unsere Erfahrung ermöglicht es uns, hochpräzise und effektive EMV-Hallen zu installieren, die perfekt auf die Bedürfnisse der jeweiligen Anwendungen zugeschnitten sind.
Als alleiniger Distributor von Albatross Projects in der Schweiz gewährleisten wir, dass unsere Kunden Zugang zu den besten Technologien und Lösungen auf dem Markt haben und alles aus einer Hand bekommen. Unser Fachpersonal ist für die Installation der EMV-Halle speziell geschult und arbeitet auf höchstem Niveau. Wir schulen Ihr Personal im Umgang mit der EMV-Halle. Und für unseren ausgezeichneten Service stehen wir mit unserem Namen.
Häufig gestellte Fragen rund um die EMV-Halle | Absorberkammer
Was ist der Unterschied zwischen Full Absorberraum oder Semi Absorberraum?
In einem Fully-anechoic Room (FAR) sind alle Innenflächen, einschliesslich des Bodens, mit Ferriten und anderen absorbierenden Materialien ausgekleidet, um Reflexionen elektromagnetischer Wellen in zu verhindern. Dies sorgt für eine nahezu reflexionsfreie Umgebung. FAR Räume haben den Vorteil, dass sie platzsparend und kostengünstiger gebaut werden. Das Messverfahren ist dank fixer Antennenhöhe kürzer und kosteneffizienter. Der Prüfling muss in halber Raumhöhe aufgestellt werden.
Der Boden eines Semi-anechoic Chamber (SAC) ist leitfähig, um die realen Bedingungen besser zu simulieren, unter denen Geräte betrieben werden. Sie sind wesentlich teurer, da zusätzlich ein Antennen-Höhen-Scan gemacht werden muss. Dadurch benötigt man aber auch mehr Zeit.
Ist eine Semi-anechoic Chamber (SAC) günstiger als ein Fully-anechoic Room (FAR)?
Nicht unbedingt. Eine Semi-Absorberkammer ist größer,: da die Antennen bis zu 4 Meter hochgefahren werden, um die Reflexionen aus unterschiedlichen Höhen zu messen. Die Semi-anechoic Chamber (SAC) muss entsprechend höher sein.
Gibt es bei Emitec auch kleine EMV Hallen zu kaufen?
Ja, Emitec bietet auch kleinere EMV-Hallen an, die speziell für Unternehmen konzipiert sind, die begrenzten Platz haben oder kleinere Testumgebungen benötigen. Diese kompakten Laplace, GTEM und TEM Zellen sind ideal für Entwicklungs- und Vorabtests von elektronischen Geräten und Komponenten. Unter Umständen lohnt sich auch schon der Kauf eines kleineren FAR Raums.
Was ist der Unterschied von EMV Halle im Vergleich zu Laplace, GTEM und TEM?
EMV-Hallen sind ideal für die Prüfung grosser Geräte oder Systeme und bieten eine hohe Genauigkeit und Präzision bei den Messungen.
Laplace, GTEM (Gigahertz Transverse Electromagnetic) Zellen sind kompakte Testumgebungen, die eine schnelle und kosteneffiziente – aber weniger genaue und nicht für die Zertifizierung geeignete – Durchführung von EMV-Messungen ermöglichen.
