Feldgebundene Immunität
Einkopplung von Felder - Feldgebundene Immunität
Die Einkopplung von Störungen aus der Luft kann verheerende Auswirkungen auf ein neues Produkt oder eine Entwicklung haben. Deshalb legen wir bei Emitec Messtechnik AG besonderen Wert darauf, eine umfangreiche Auswahl an verschiedenen Generatoren, Verstärkern, Antennen, Zellen und sogar ganzen EMV-Hallen für die feldgebundene Immunität anzubieten.
Wir verstehen, dass die Auswahl der richtigen Messmittel entscheidend ist, um Ihr Produkt vor EMV-Problemen zu schützen. Unsere Experten verfügen über ein umfangreiches Know-how und stehen Ihnen zur Seite, um die ideale Lösung für Ihre Anforderungen zu finden. Wir nehmen uns die Zeit, Ihre individuellen Bedürfnisse zu verstehen und beraten Sie eingehend, damit Sie die kostengünstigste und richtige Lösung erhalten.
Bei Emitec Messtechnik AG sind wir bestrebt, Ihnen nicht nur hochwertige Produkte anzubieten, sondern auch einen erstklassigen Service und eine persönliche Beratung zu gewährleisten. Kontaktieren Sie uns noch heute, um mehr über unsere Auswahl an EMV-Messmitteln und unsere Expertenberatung zu erfahren. Wir sind hier, um Ihnen dabei zu helfen, EMV-Probleme effektiv zu bewältigen und die Qualität Ihrer Produkte zu verbessern.
F&A zu EMV Verstärker
1. Was sollten meine wichtigsten Überlegungen sein, wenn ich nach einem EMV Verstärker suche?
Bei der Entscheidung, welchen EMV Verstärker zu kaufen ist, sollten die Hauptkriterien die Ausgangsleistung, Linearität, Frequenzbereich und VSWR-Toleranz sein. Der Verstärker muss nicht nur ausreichend Leistung für Ihr Testsetup liefern, um die erforderlichen Felder oder Injektionspegel zu erzeugen, sondern auch den Linearitätsanforderungen entsprechen, die oft in Teststandards festgelegt sind. Es ist wichtig, dass der Verstärker innerhalb seines angegebenen Betriebsfrequenzbereichs verwendet wird und eine VSWR-Toleranz aufweist.
2. Welche Art von Verstärker kann man für die EMV einsetzen? Klasse A oder AB?
Für EMV-Anwendungen ist es nicht ratsam, Verstärker der Klasse AB einzusetzen, da die Last nie genau 50 Ω beträgt, was zu Problemen führen kann. Klasse-A-Verstärker sind aufgrund ihrer Fähigkeit, die Rückleistung aufzunehmen besser geeignet.
3. Ich habe einen Test, den ich im Frequenzbereich von 80 MHz bis 6 GHz durchführen möchte, und ich muss einen Feldpegel von 60 V/m erreichen. Welchen Verstärker benötige ich?
Es wäre am besten, wenn Sie uns kontaktieren. Wir verfügen über Berechnungstools, die verschiedene Faktoren wie Antennengewinn, Abstand und Dämpfung (z.B. Kabel) über den gesamten Frequenzbereich berücksichtigen. Dadurch sind wir in der Lage, die optimale Verstärkerleistung zu ermitteln.
4. Muss ich meinen Verstärker über Software steuern?
Für die meisten EMV-Tests ist es ratsam, den Verstärker über Software zu steuern. Die Software regelt den Pegel über den Signalgenerator, um den erforderlichen Pegel in die Antenne zu bringen. Zudem wird häufig über Richtkoppler oder zusätzliche Feldstärkesonden überwacht, ob die tatsächliche Leistung bzw. Feldstärke am Prüfling (EUT) ankommt. Ohne Überwachung könnte z.B. ein nur leicht lockerer Stecker einen Teil der Feldstärke absorbieren, und man würde nie erfahren, dass die Feldstärke nicht am EUT ankommt.

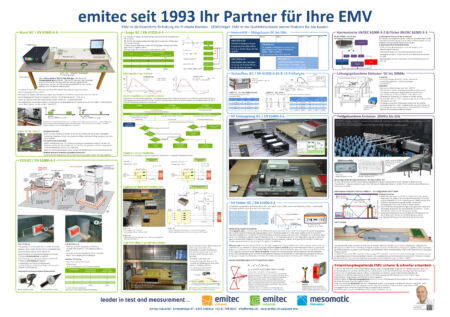

EMV PDF-Poster/Wallpaper
Das Emitec EMV-Poster zeigt die wichtigsten EMV Prüfungen auf – bestellen Sie Ihr EMV Poster (Grösse A0) und bleiben Sie informiert über den Aufbau und Ablauf der gängigsten EMV Prüfungen und EMV Tests. Ideal ist die Ergänzung zwischen kostengünstigen, aber sehr aussagekräftigen EMV Tests entwicklungsbegleitend bei Ihnen durchzuführen sind und welche EMV Tests und EMV Messungen im EMV Labor bzw. EMV Testhaus durchgeführt werden.
- Burst Test – IEC / EN 61000-4-4
- Surge Test – IEC / EN 61000-4-5
- ESD Prüfung – IEC / EN 61000-4-3
- Immunitäts-Test – Störgrössen von DC bis mehrere GHz
- EH Einkopplung IEC / EN 61000-4-6
- HF Felder IEC / EN 61000-4-3
- Harmonische Messung IEC / EN 61000-3-2
- Flicker Messung IEC / EN 61000-3-3
- Leitungsgebundene Emission DC bis 30MHz (EN 55011, EN 55022)
- Feldgebundene Emission 30MHz bis mehrere GHz
- Alternatives Emission Messverfahren benötigt keine EMV Halle
Laden Sie hier unser beliebtes Emitec-EMV-Poster herunter oder bestellen Sie noch heute ein Exemplar in Papierform und bleiben Sie informiert zum Aufbau und Ablauf der gängigsten EMV Prüfungen.
