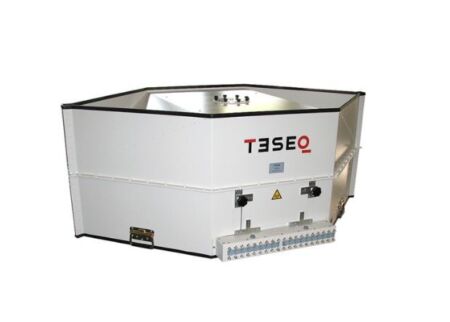

Teseq D-TEM

TEM-Zelle für Emissions- und Störfestigkeitsprüfung

Die DTEM-Zelle ermöglicht EMC-Tests mit geringem Leistungsbedarf für hohe Feldstärkenwerte.

Produkt anfragen

Die transversale elektromagnetische Mode, die in der DTEM-Zelle entwickelt werden kann, bietet die Möglichkeit, EMC-Tests innerhalb der Zelle durchzuführen. Im Prinzip handelt es sich bei der DTEM-Zelle um eine rechteckig expandierende Koaxialleitung mit planarem Septum. Die geometrischen Abmessungen haben eine Leitungsimpedanz von Z = 50 Ω. Am Ende wird die Leitung durch eine 50 Ω-Abschlussimpedanz angepasst. Typisch für diese Zelle ist der geringe Leistungsbedarf für hohe Feldstärkewerte.

  • Der Frequenzbereich ist von DC bis 400MHz


Vorteile

  • TEM-Zelle erfüllt ISO 11452-3 und CISPR 25
  • EMC-Tests zur Immunität von Fahrzeugkomponenten gegenüber RF-Feldern
  • 300 mm Septumhöhe, bis zu 1 kW Eingangsleistung
  • Zugang für Feldsonden von oben in der Zelle.


Teseq D-TEM
Teseq D-TEM Zelle




Downloads

Teseq D TEM Datasheet
