EMV Messgeräte / EMV Messtechnik

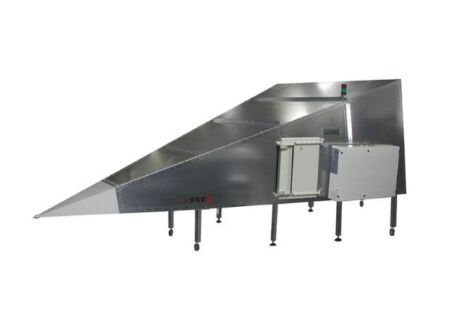

Teseq GTEM 1000
GTEM-Zelle für Emissions- und Störfestigkeitsprüfungen
Die GTEM-Zelle ermöglicht effiziente Durchführung von strahlen- und emissionsimmunen Tests in einer kontrollierten Umgebung mit hoher Geschwindigkeit, Genauigkeit und Reproduzierbarkeit.
Eine GTEM (Gigahertz Transverse Electro Magnetic) Zelle ist ein Testumfeld für die effiziente Durchführung von sowohl strahlen- als auch emissionsimmunen Tests in einer einzigen, kontrollierten und abgeschirmten Umgebung. Im Vergleich zu anderen Testumgebungen ist das GTEM-Testing schneller, präziser und weist eine ausgezeichnete Reproduzierbarkeit auf. Im Prinzip handelt es sich bei der GTEM-Zelle um eine koaxiale Leitung, die pyramidenförmig expandiert und eine Impedanz von 50 Ω aufweist. Am Ende der Leitung wird diese durch eine Kombination aus Abschlusswiderständen und RF-Absorbern beendet, die speziell konstruiert sind, um die oben genannte Impedanz anzupassen. Die GTEM 1000 hat eine maximale Septumhöhe von 1000 mm und ist für Emissions- und Immunitätstests geeignet.
Vorteile
- Emissions- und Immunitätstests in einer einzigen, abgeschirmten Umgebung durchführen
- Erfüllt grundlegende Norm: IEC/EN 61000-4-20
- Erfüllt Standards für Emissionstests: CISPR 14-1, IEC 61000-6-3 und IEC 61000-6-4 für Prüflinge ohne angeschlossene Kabel
- Ideal für Designqualifikation und Vorzertifizierung
- Generierte Felder sind weitgehend homogen und einfach zu berechnen
- Effiziente Leistungsumwandlung erfordert kleinere Leistungsverstärker
- Ausgezeichnete VSWR über den gesamten Frequenzbereich - keine Notwendigkeit für die Messung von reflektierter Leistung
Downloads
Teseq GTM 1000 Datasheet EN Link öffnet in neuem Fenster.
