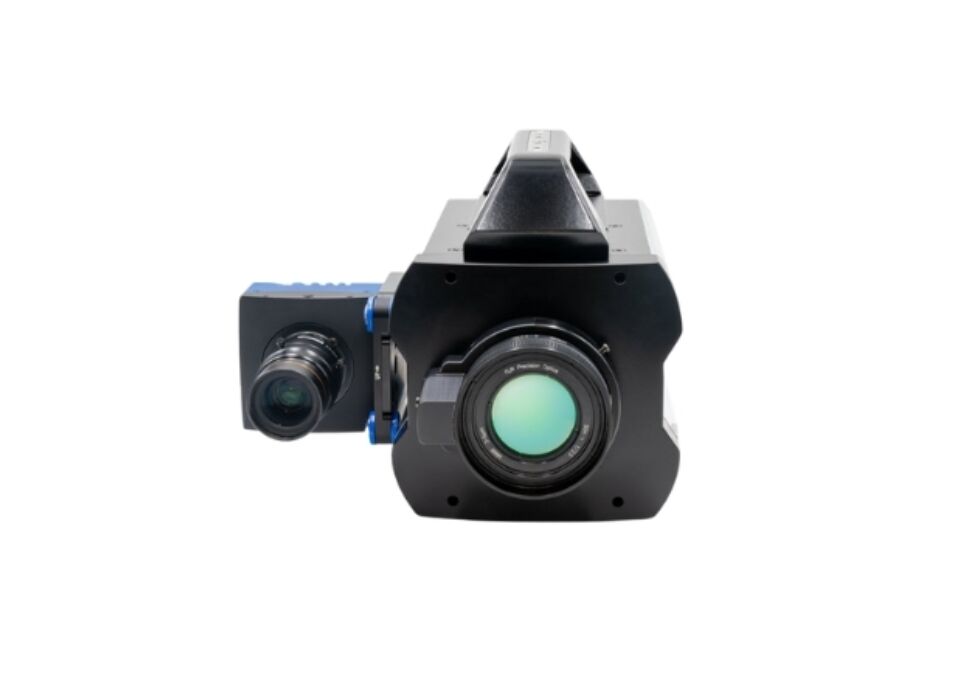

FLIR MIX X Vorschau 2
FLIR MIX X Vorschau 3
FLIR MIX X Vorschau 4

Thermografie / Thermographie

FLIR MIX X-Series Starter Kit

Hochleistungs-Thermografie für Forschung und Analyse

Das FLIR MIX X-Series Starter Kit liefert hochauflösende Wärmebilddaten für präzise Analysen in Forschung, Entwicklung und Qualitätsprüfung.
Mit FLIR MiX behalten Sie nicht nur den Überblick – Sie erfassen jede Einzelheit.

Produkt anfragen

Das FLIR MIX Starter Kit der X-Series richtet sich an wissenschaftlich und technisch versierte Anwender, die thermische Prozesse mit maximaler Präzision erfassen und analysieren wollen. Durch die vollständig synchronisierte Kombination von sichtbarem Licht und Infrarotbilddaten in einer einheitlichen Aufzeichnung ermöglicht das System eine exakte räumliche und zeitliche Korrelation beider Bildkanäle.

Dank der präzisen Bildfusion lassen sich thermische Phänomene unmittelbar mit geometrischen Strukturen oder mechanischen Vorgängen in Beziehung setzen – ein entscheidender Vorteil bei der Untersuchung schnell ablaufender Ereignisse. Die Aufzeichnungsgeschwindigkeit von bis zu 1.004 Bildern pro Sekunde erlaubt es, auch extrem kurzzeitige thermische Veränderungen mit höchster Detailgenauigkeit festzuhalten.

Das MIX Kit ist somit ideal für anspruchsvolle Anwendungen wie ballistische Tests, die Untersuchung von Sprengstoffreaktionen oder die Analyse von Airbag-Auslösungen. Es reduziert Unsicherheiten in der Auswertung und liefert verlässliche Daten für Forschung, Entwicklung und Qualitätskontrolle.

Kamera für sichtbares Licht – Präzise visuelle Referenz

Die Kamera für sichtbares Licht erfasst feine strukturelle Details mit hoher Auflösung und stellt eine exakte räumliche Ausrichtung mit den Infrarotdaten sicher. Bei der Analyse mechanischer Spannungen, Strömungsprozesse oder elektronischer Baugruppen liefert die visuelle Bildgebung den notwendigen Kontext, um thermische Muster präzise und zuverlässig zu interpretieren.

FLIR MIX X Series - Thermal
FLIR MIX X Series - Thermal

Infrarotbildgebung – Unsichtbare Wärme sichtbar gemacht

Die Infrarotkamera des FLIR MiX Systems registriert feinste Temperaturunterschiede mit hoher Empfindlichkeit und ermöglicht eine tiefgreifende Analyse thermischer Prozesse. Anwendungen reichen von Batteriebelastungstests über thermomechanische Materialanalysen bis hin zur vorausschauenden Fehlererkennung in der Entwicklung komplexer Systeme. Die thermografischen Daten unterstützen bei der Optimierung von Designs und helfen, potenzielle Schwachstellen frühzeitig zu identifizieren.

FLIR MIX X Series - Multispectral
FLIR MIX X Series - Multispectral

Multispektrale Bildfusion – Synchronisierte Erkenntnisse

Das FLIR MiX System kombiniert Sichtbild- und Infrarotinhalte in einer einzigen, präzise synchronisierten Darstellung. Die Pixel-genaue Überlagerung erlaubt es, Temperaturentwicklungen direkt mit physikalischen Strukturen in Echtzeit zu korrelieren. Diese simultane Erfassung spart wertvolle Analysezeit und erhöht die Aussagekraft der thermischen Auswertung – insbesondere in dynamischen Versuchsanordnungen und industriellen Prüfprozessen.

FLIR MIX A Series - Temperatur Ueberwachung
FLIR MIX A Series

Ein integriertes System. Ein konsistenter Datensatz. Keine Nachbearbeitung.

Dank der nahtlosen Integration mit FLIR Research Studio entfällt der sonst übliche Aufwand zur manuellen Datenanpassung. Alle sichtbaren und thermischen Bildpunkte sind bereits zeitlich und räumlich synchronisiert – ideal für Anwender, die auf präzise und reproduzierbare Ergebnisse angewiesen sind. So lassen sich auch komplexe Vorgänge schnell und effizient auswerten – ohne zusätzliche Arbeitsschritte.

Anwendungsbereiche

  • Wissenschaftliche Thermografie und Forschung
  • Thermische Prozessanalyse
  • Struktur- und Werkstoffuntersuchungen
  • Analyse von schnellen Temperaturverläufen
  • Entwicklung und Validierung elektronischer Systeme

Technische Merkmale

EigenschaftBeschreibung
Detektorauflösung1920 × 1080 (Tageslichtkamera)
Pixelabstand10 µm (Tageslichtkamera)
DetektortypArea CMOS (Tageslichtkamera
Bildrate [Vollbild]1120 Hz (Tageslichtkamera)
Integrationszeit2 µs bis 1 s
Bildgebung und optische DatenEigenschaften
Bildrate [Vollbild]1120 Hz (Tageslichtkamera)
Detektorauflösung1920 × 1080 (Tageslichtkamera)
DetektortypArea CMOS (Tageslichtkamera)
Digitales DatenstreamingCXP-12 über 2 Verbindungen
Integrationszeit2 µs bis 1 s
Objektiv35 mm 4/3″-Objektiv
ObjektivanschlussC-Mount
Pixelabstand10 µm (Tageslichtkamera)
TeilbildmodiFlexibel bis zu 1920 × 8 bei 86.230 Hz

Kommunikation und DatenspeicherEigenschaften
SchnittstelleFramegrabber-Schnittstelle: Bis zu 4 CXP 2.1, 12 Gbps-Verbindungen. Unterstützt ein oder zwei Verbindungen zur Infrarotkamera und zwei Verbindungen zur mitgelieferten Tageslichtkamera.
Computer-Schnittstelle: Thunderbolt 3 (Computer nicht im Lieferumfang enthalten)
TriggermodiTaste, externes TTL-Signal, CXP-Trigger
Allgemeine Angaben

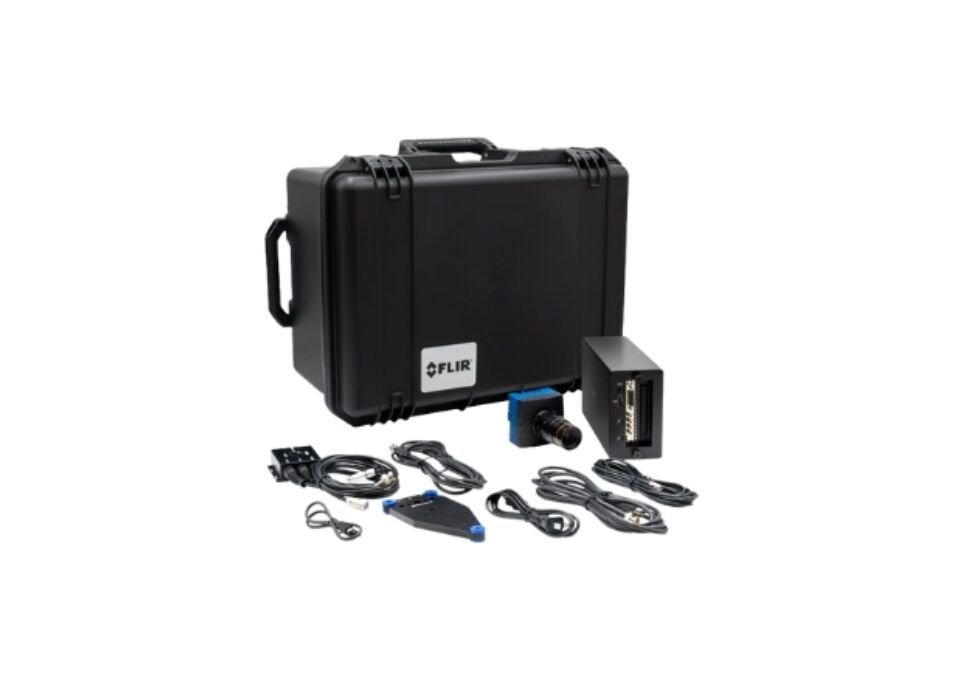

LieferumfangHigh-Speed-Sichtkamera, CXP-12 Quadlink Framegrabber-Thunderbolt-System, BNC-zu-HD-BNC-Kabel, X-Kamera-Seitenmontage, Research Studio Pro 1-Jahr-Lizenzkarte, Research Studio MIX Toolkit (unbefristete Lizenz), Kowa XC-Series 35 mm 4/3″ C-Mount-Objektiv, Strom-/Sync-Kabel, HD-BNC-Installations-/Entfernungswerkzeug, Hartschale

Vorteile auf einen Blick

  • Sehr hohe IR-Auflösung und Bildfrequenz
  • Exakte Datenerfassung auch bei schnellen Temperaturänderungen
  • Synchronisierte IR- und RGB-Aufzeichnung
  • Ideal für wissenschaftliche Studien und Prüfstandsmessungen
  • Umfangreiche Softwareunterstützung für Analyse und Export

Downloads

FLIR MIX X Serie Datenblatt DE

FLIR MIX X Serie Datasheet EN

Video FLIR MIX™ – The Future of Infrared Imaging is Here!

Video FLIR MIX™ X-Series Starter Kit Unboxing
