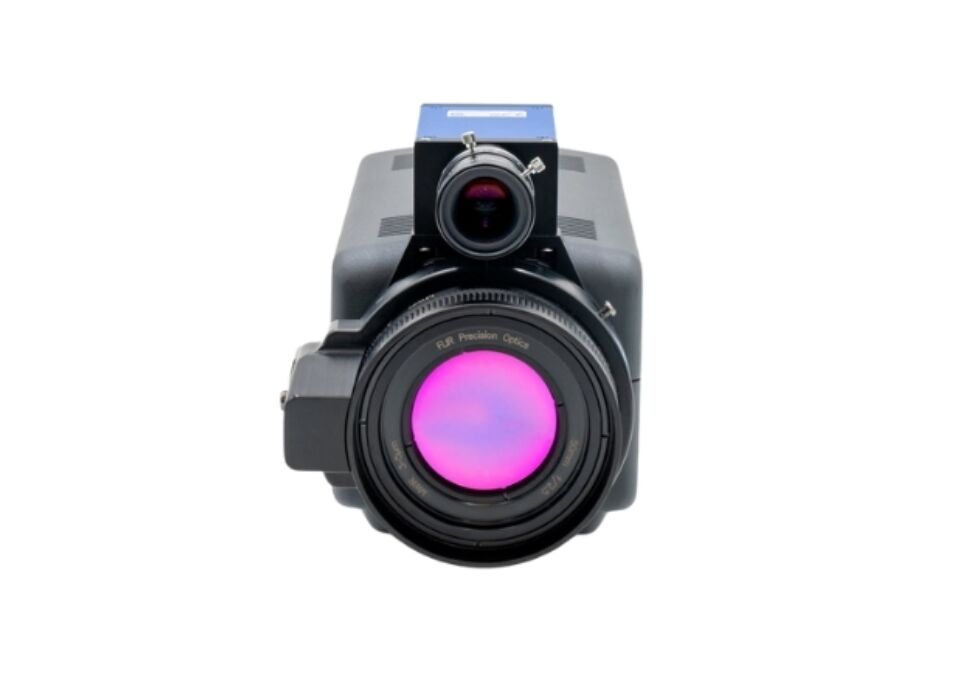

FLIR MIX A Series Vorschau 2

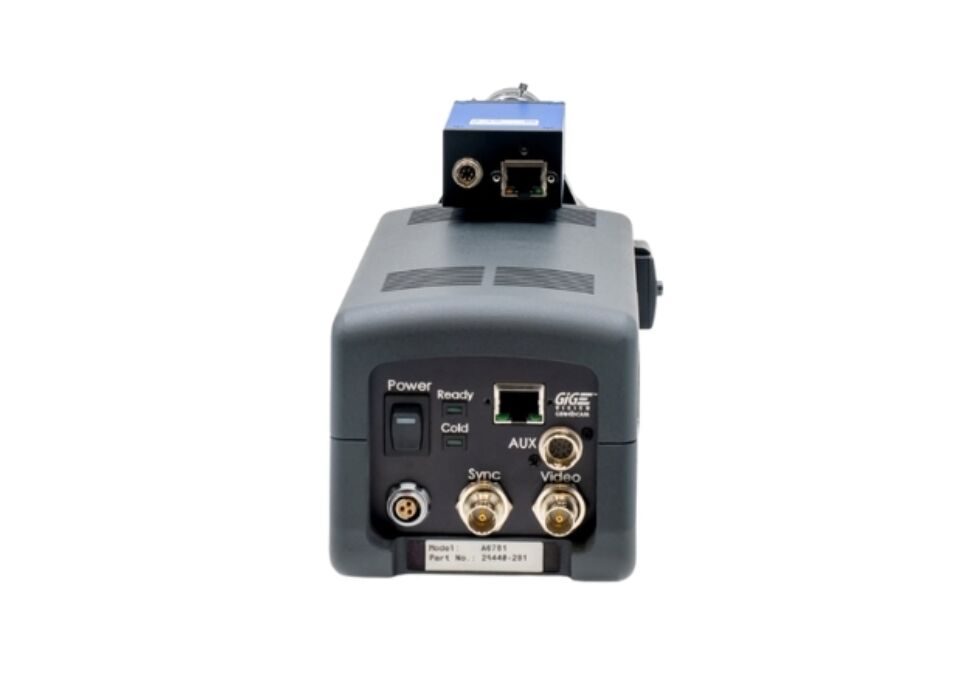

FLIR MIX A Series Vorschau 3
FLIR MIX Series A Vorschau 4

Thermografie / Thermographie

FLIR MIX A-Series Starter Kit

Kompakte Wärmebildlösung für automatisierte Analysen

Das FLIR MIX A-Series Starter Kit kombiniert präzise Thermografie mit visueller Aufzeichnung – ideal für Forschungs- und Automatisierungsprozesse.
Mit FLIR MIX erfassen Sie nicht nur mehr – Sie erfassen alles.

Produkt anfragen

Das FLIR MIX Starter Kit für Kameras der A-Serie richtet sich an Wissenschaftler und Ingenieure, die neue Massstäbe in Forschung und Entwicklung setzen. Es kombiniert sichtbares Licht und Wärmebilddaten in einer einzigen, synchronisierten Datei und sorgt damit für eine exakte zeitliche und räumliche Übereinstimmung. So entfällt das Rätselraten bei der herkömmlichen thermischen Analyse. Anwender können thermische Auffälligkeiten direkt mit strukturellen Details in Verbindung bringen. Besonders geeignet ist das Kit für Anwendungen in der akademischen und industriellen Forschung – etwa in der Werkstoffanalyse, bei Batterietests und in vielen weiteren Bereichen.

Sichtbares Spektrum – Strukturelle Details auf einen Blick

Die integrierte Kamera für sichtbares Licht liefert gestochen scharfe Aufnahmen, die essenzielle Strukturen klar erkennen lassen. Sie sorgt für eine präzise Abstimmung mit den Infrarotdaten und unterstützt so die zuverlässige Interpretation thermischer Phänomene – sei es bei der Analyse mechanischer Beanspruchung, strömender Flüssigkeiten oder elektronischer Baugruppen.

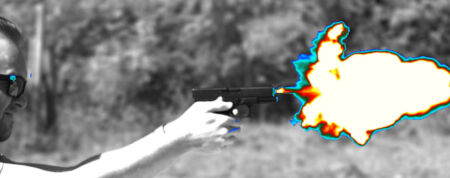

FLIR MIX A-Series – Multispectral
FLIR MIX A Series - Multispectral

Infrarot-Bildgebung – Unsichtbare Temperaturunterschiede sichtbar gemacht

Die thermografische Aufnahme offenbart Wärmesignaturen, die dem menschlichen Auge verborgen bleiben. In Bereichen wie der Materialforschung oder bei Batterieprüfungen tragen diese Informationen dazu bei, Schwachstellen frühzeitig zu erkennen, Konstruktionsprozesse zu verbessern und potenzielle Ausfälle zu vermeiden.

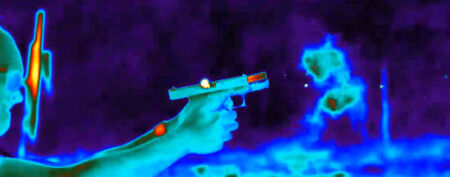

FLIR MIX A-Series – Thermal
FLIR MIX A-Series – Thermal

Multispektrale Analyse – Zwei Welten, ein Bild

FLIR MiX kombiniert Wärmebild- und sichtbare Bildinformationen in einer perfekt synchronisierten Ansicht. Dadurch lassen sich thermische Veränderungen unmittelbar mit physischen Strukturen verknüpfen. Diese pixelgenaue Überlagerung ermöglicht fundiertere Analysen, spart Zeit und erhöht die Genauigkeit – sowohl im Labor als auch in industriellen Anwendungen.

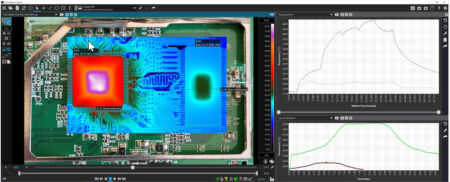

FLIR MIX A Series - Temperatur Ueberwachung
FLIR MIX A Series

Ein System, ein Datensatz – maximale Effizienz

Dank der Integration in FLIR Research Studio entfällt aufwendige Nachbearbeitung. Sämtliche sichtbaren und thermischen Daten sind zeitlich und räumlich exakt aufeinander abgestimmt – für umfassende Datensätze, die schneller zu verwertbaren Erkenntnissen führen.

Anwendungsbereiche

  • Temperaturüberwachung in Fertigungsprozessen
  • Elektronikprüfung und Fehlersuche
  • Materialforschung und thermische Charakterisierung
  • Qualitätssicherung in der Produktentwicklung

Technische Merkmale

EigenschaftBeschreibung
Detektorauflösung2448 × 2048 (Tageslichtkamera)
Pixelabstand2,74 µm (Tageslichtkamera)
DetektortypArea CMOS (Tageslichtkamera)
Bildrate [Vollbild]122 Hz (Tageslichtkamera)
Integrationszeit5 µs bis 30 Sekunden
Bildgebung und optische DatenBeschreibung
Bildrate [Vollbild]122 Hz (Tageslichtkamera)
Detektorauflösung2448 × 2048 (Tageslichtkamera
DetektortypArea CMOS (Tageslichtkamera)
Digitales DatenstreamingGigabit Ethernet 5 Gbit/s/2,5 Gbit/s/1 Gbit/s (GigE Vision 2.0
Integrationszeit5 µs bis 30 Sekunden
Objektiv25 mm 1/1.8″-Objektiv
ObjektivanschlussC-Mount
Pixelabstand2,74 µm (Tageslichtkamera)
TeilbildmodiPixelbinning, Dezimierung, ROI

Kommunikation und DatenspeicherBeschreibung
SchnittstelleVerbindungsschnittstelle (mit Kamera): 10-G-Schalter (verbindet Infrarot- + Sichtkameras und Computer)
Computerschnittstelle: Ethernet (Computer nicht im Lieferumfang enthalten)
TriggermodiSoftwareauslöser, Hardwareauslöser, Aktionsbefehl, PTP
Allgemeine Angaben

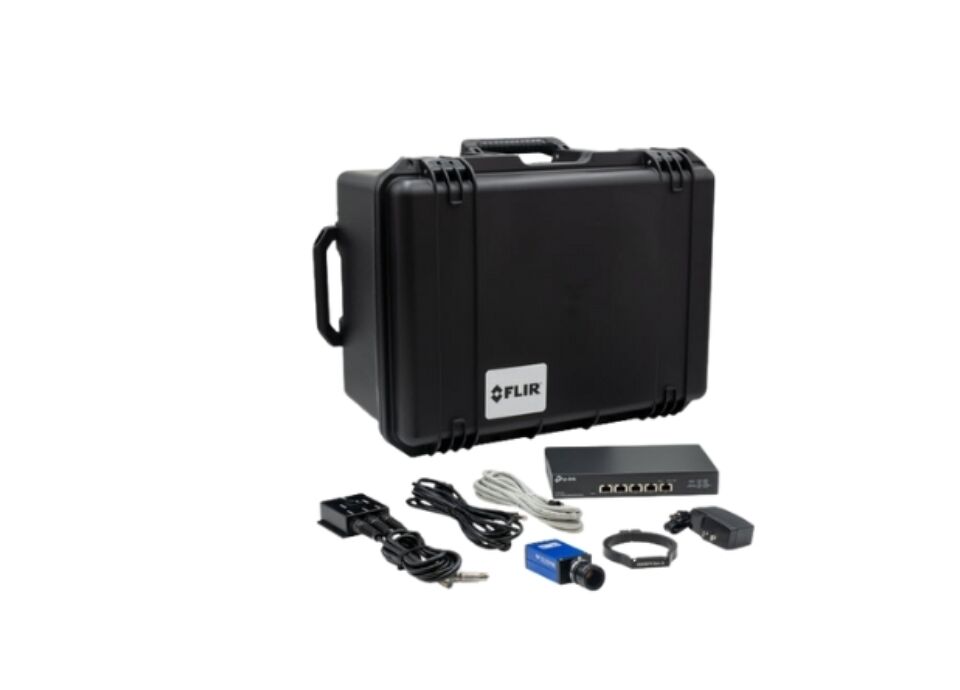

LieferumfangSichtkamera, 10-G-Switch, Cat 6 Ethernet-Kabel, A-Kamera Sichtkamerahalterung,
Research Studio Pro 1-Jahr-Lizenzkarte, Research Studio MIX Toolkit
(unbefristete Lizenz),
Tamron 25 mm 1/1,8″ C-Mount-Objektiv,
Netz-/Synchronisationskabel, Hartschalenetui

Vorteile auf einen Blick

  • Kompaktes, robustes Kameradesign
  • Gleichzeitige IR- und RGB-Datenerfassung
  • Nahtlose Integration in Automatisierungsumgebungen
  • Kompatibel mit gängiger Analyse-Software
  • Schnelle Inbetriebnahme durch mitgeliefertes Zubehör

Downloads

FLIR MIX A Series Starter Set Datenblatt DE

FLIR MIX A Series Starter Set Datasheet EN

Video FLIR MIX™ – The Future of Infrared Imaging is Here!

Video FLIR MIX™ A-Series Starter Kit Unboxing
