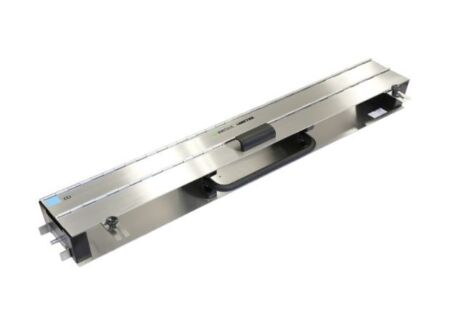

EM Test CCI kapazitive Koppelstrecke

Kapazitive Koppelsterecke für Burst Prüfungen auf Signal- und Datenleitungen

Die CCI (kapazitive Koppelstrecke) ermöglicht die Kopplung von EFT/Burst-Impulsen auf Signal- und Datenleitungen gemäss europäischen und internationalen Normen für Störfestigkeitsprüfungen.

Produkt anfragen

Die CCI (kapazitive Koppelstrecke) wird zur Kopplung von EFT/Burst-Impulsen auf Signal- und Datenleitungen verwendet, wie es von verschiedenne europäischen und internationalen Normen für Störfestigkeitsprüfungen gefordert wird. Die Kopplung der EFT (Electrical Fast Transients) /Burstimpulse auf Signalleitungen kann normalerweise nicht durch diskrete kapazitive Kopplung erreicht werden, ohne den Signalfluss zu stören.

Bei koaxialen- oder geschirmten Kabeln ist es nicht möglich, die gewünschten Leitungen (direkt) zu kontaktieren. In diesem Fall erfolgt die Kopplung mit der kapazitive Koppelzange auf den Schirm. Der EFT / Burst Störgenerator ist auf der Seite der Koppelstrecke anzuschliessen auf der sich der Prüfling befindet.

Die IEC 61000-4-4 Ed 3.0 empfiehlt die Kalibrierung der kapazitiven Koppelzange an einer koaxialen 50-Ohm Last mit dem normativen Kalibrierset CCI PVKIT 1.

EM Test CCI kapazitive Koppelstrecke
EM Test CCI kapazitive Koppelstrecke



Downloads

EM Test CCI kapazitive Koppelstrecke Datasheet EN Link öffnet in neuem Fenster.
