Yokogawa CT1000S Split-Core Stromwandler

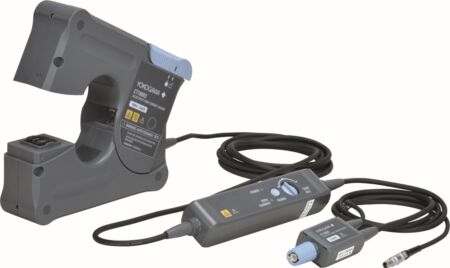

Der innovative CT1000s AC/DC Split-Core Stromwandler vereint die Präzision traditioneller Yokogawa-Stromwandler mit der Benutzerfreundlichkeit eines Zangendesigns, das kein Abklemmen der Leitungen am zu messenden Gerät (DUT) erfordert. Der CT1000S lässt sich einfach öffnen, sodass die zu messende Leitung mühelos eingelegt werden kann. Darüber hinaus bietet der Split-Core-Stromwandler eine hohe Gleichtaktunterdrückung (CMRR) und hervorragende Frequenzeigenschaften. Dadurch ist er die ideale Lösung für Prüfungen, bei denen die Verdrahtung des zu messenden Gerätes nicht unterbrochen werden kann, aber dennoch eine hohe Messbandbreite und die Messung grosser Ströme erforderlich sind.

Warum der CT1000S Split-Core Strowandler entwickelt wurde

Die Bedeutung der Energieeffizienz nimmt in allen Branchen stetig zu, was die Nachfrage nach präzisen Leistungsanalysen weiter steigert. Besonders in Bereichen wie Elektrofahrzeugen, Zügen und erneuerbaren Energien müssen hohe Ströme exakt gemessen werden. Konventionelle Stromwandler der CT-Serie von Yokogawa haben sich bereits bewährt, jedoch erfordert ihre Installation das Abklemmen der Leitungen am DUT. Der CT1000S bietet hier eine praktische Alternative, da er ohne Leitungsunterbrechung installiert werden kann und dennoch hochpräzise Messergebnisse liefert.

Hauptmerkmale

1. Hochstrommessung mit grosser Bandbreite

• Der CT1000S kann AC- und DC-Ströme bis zu 1000 A über einen Frequenzbereich von DC bis 300 kHz messen.
• Dank seines hohen CMRR-Wertes und der hohen Linearität des Frequenzgangs ermöglicht er präzise Leistungsanalysen auch bei Hochfrequenzanwendungen.

2. Kombinierbar mit Leistungsanalysatoren und Messgeräten zur Kurvenform-Analyse

• Ideal zur Analyse der Grundschwingungsanteile von Wechselrichtern, Drosselverlusten und anderen Anwendungen, die große Bandbreiten und die Messung grosser Ströme erfordern.
• Hervorragende Ergänzung für Yokogawa Leistungsanalysatoren und Messgeräte zur Kurvenform-Analyse.

Kompatible Konfigurationen mit Yokogawa Messgeräten

Der CT1000S ist mit verschiedenen Leistungsanalysatoren und Wellenformmessgeräten kompatibel. Für den Betrieb des Stromsensors ist eine Stromversorgung erforderlich. Sie können die am Messgerät vorhandene Stromversorgungsoption nutzen oder eine externe Stromversorgung anschließen. Es ist wichtig zu beachten, dass es je nach Art der Stromversorgung eine Höchstgrenze für die Anzahl der Stromsensoren gibt, die mit einer einzigen Stromversorgung betrieben werden können.

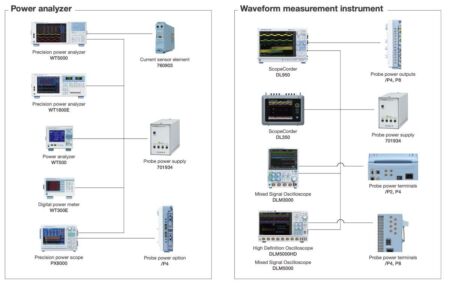

Kombinationen von Messgeräten und Stromquellen mit CT1000S

Vorteile

• Dank des Zangendesigns müssen am DUT keine Leitungen abgeklemmt werden.
• Der Stromwandler lässt sich leicht öffnen und die zu messende Leitung kann einfach eingelegt werden.
• Für stabile Messungen kann das zu messende Kabel im Stromwandler fixiert werden.
• Verfügbar in Kabellängen von 3 m, 5 m und 10 m.

Wichtige Zielmärkte

• Automobilindustrie
• Erneuerbare Energien
• Schiffbau und Eisenbahninfrastruktur

Anwendungen CT100S AC/DC Splite-Core Stromwander

• Bewertung und Prüfung von Wechselrichtern, Motoren, Leistungswandlern und anderen Komponenten
• Entwicklung und Bewertung von Elektrofahrzeugen
• Prüfung grosser Motoren, die mit Umrichtern gesteuert werden und in Schiffen und Zügen etc. eingesetzt werden
