EMV Messgeräte / EMV Messtechnik

AR RF Verstärker

Festkörperverstärker im Bereich von 1 bis 100'000 W, 10 Hz bis 50 GHz

Die Verstärker der Serien "A" und "W" bieten die benötigte Feldstärke mit herausragender Anpassungsfähigkeit und Gleichmässigkeit über das gesamte Betriebsband hinweg. Sie werden unter extremen Bedingungen getestet, um langfristig zuverlässigen Service zu gewährleisten, und verfügen über Modulationsfähigkeiten für anspruchsvolle EMV-Anwendungen. Diese technologisch fortschrittlichen, breitbandigen Festkörperverstärker übertreffen die Erwartungen und bieten umfassende Steuerungs- und Statusberichtsfunktionen für lokale und Remote-Bedienung.

Produkt anfragen

Die Verstärker der Serien "A" und "W" von AR verfügen über die erforderliche Leistung, um die von Ihnen benötigte Feldstärke zu liefern. Mit unübertroffenen Mismatch-Fähigkeiten und exzellenter Ebenheit liefern sie die versprochene Leistung über das gesamte Betriebsband.

Die Verstärker wurden den härtesten Bedingungen ausgesetzt, um sicherzustellen, dass sie Ihnen über einen langen Zeitraum zuverlässige Dienste und Leistung bieten. AR testet sie unter verschiedenen VSWR-Ausgangslasten, um sie an ihre Grenzen zu bringen. Das einzige Problem war, dass es keine Lasten gab, die mit der enormen Leistung von bis zu 80.000 W, die unsere Verstärker liefern, umgehen konnte. Während dies die meisten Hersteller abschrecken würde, stellte es für die talentierten Designer von AR eine weitere Herausforderung dar.
Alle unsere HF-Halbleiterverstärker verfügen über eine Modulationsfähigkeit, die AM-, FM- oder Pulsmodulationen des Eingangssignals für den Einsatz in den anspruchsvollsten EMV-Anwendungen exakt reproduziert.

Diese technologisch fortschrittlichen Verstärker arbeiten jenseits der Norm, jenseits der Erwartungen und weit über die Fähigkeiten anderer Testverstärker hinaus.

Diese eigenständigen, breitbandigen, vollständig in Halbleitertechnologie ausgeführten Verstärker wurden für Anwendungen entwickelt, die eine maximale Ausgangsleistung über eine grosse momentane Bandbreite bei hoher Verstärkung erfordern. Umfassende Steuerungs- und Statusmeldemöglichkeiten sind sowohl lokal als auch ferngesteuert verfügbar. Die meisten Modelle sind luftgekühlt, einige Geräte mit höherer Leistung sind flüssigkeitsgekühlt. Die Touchscreen-Bedienfelder sind intuitiv, komfortabel und einfach zu bedienen.

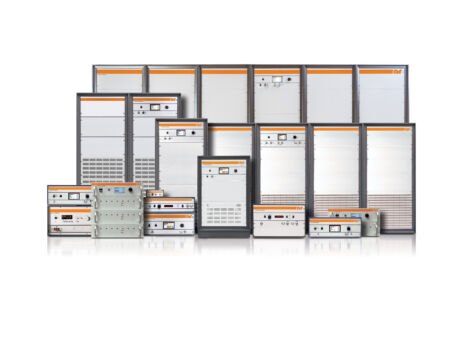

AR RF Verstaerker Modelle
AR RF Verstaerker Modelle

Hauptmerkmale der RF Verstärker

  • Bringen erforderliche Leistung für die benötigten Feldstärken
  • Zeichnen sich durch unübertroffene Mismatch-Fähikeiten und exzellente Ebenheit aus
  • Wurden extremen Bedingungen ausgesetzt, um langfristige Zuverlässigkeit zu gewährleisten
  • Getestet unter verschiedenen VSWR-Ausgangslasten, um ihre Grenzen zu testen
  • Liefern Leistungen von bis zu 80.000 W
  • Bieten präzise reproduzierte Modulationsfähigkeiten für AM, FM oder Pulsmodulationen
  • Sind breitbandig und ideal für Anwendungen mit hoher Verstärkung und grosser Bandbreite
  • Umfangreiche Steuerungs- und Statusmeldemöglichkeiten sind sowohl lokal als auch ferngesteuert verfügbar
  • Die meisten Modelle sind luftgekühlt, einige mit höherer Leistung sind flüssigkeitsgekühlt
  • Die Touchscreen-Bedienfelder sind intuitiv, komfortabel und einfach zu bedienen



Modelle



RF-Verstärker für hohe Leistungen

ModellBeschreibung
10000A225B10000 W CW, 10 kHz – 225 MHz, Air Cooled
10000W1000A10000 W CW, 80 – 1000 MHz
1000A4001000 W CW, 10 kHz – 400 MHz
1000W1000H1000 W CW, 80 – 1000 MHz
1200A225B1200 W CW, 10 kHz – 225 MHz
1500W1000A1500 W CW, 80 – 1000 MHz
2000W1000E2000 W CW, 80 – 1000 MHz
2500A225C2500 W CW, 10 kHz – 225 MHz
3000W1000B3000 W CW, 80 – 1000 MHz
4000W1000B4000 W CW, 80 – 1000 MHz
5000A225C5000 W CW, 10 kHz – 225 MHz
6000W10006000 W CW, 80 – 1000 MHz
800W1000800W CW, 80 – 1000 MHz

RF-Verstärker für mittlere Leistungen

ModellBeschreibung

125A250125 W CW, 10 kHz – 250 MHz
125W1000A125 W CW, 80 – 1000 MHz
150A100D150 W CW, 10 kHz – 100 MHz
150W1000B150 W CW, 80 – 1000 MHz
175A400175 W CW, 10 kHz – 400 MHz
250A400250 W CW, 10 kHz – 400 MHz
250W1000C250 W CW, 80 – 1000 MHz
350A400350 W CW, 10 kHz – 400 MHz
500A250D500 W CW, 10 kHz – 250 MHz
500W1000C500 W CW, 80 – 1000 MHz
600A400600 W CW, 10 kHz – 400 MHz
750W1000B750 W CW, 80 – 1000 MHz
800A3B800 W CW, 10 kHz – 3 MHz

RF-Verstärker für niedrige Leistungen

ModellBeschreibung
100A400A100 W CW, 10 kHz – 400 MHz
100A400AM20100 W CW, 4 kHz – 400 MHz – Für BCI Tests
10U100010 W CW, 10 kHz – 1000 MHz
1U10001 W CW, 10 kHz – 1000 MHz (keine Remote Schnittstelle)
2.5U10002.5 W CW, 10 kHz – 1000 MHz (keine Remote-Schnittstelle)
25A250B25 W CW, 10 kHz – 250 MHz
25U100025 W CW, 10 kHz – 1000 MHz
50A25050 W CW, 10 kHz – 250 MHz
50U100050 W CW, 10 kHz – 1000 MHz
50W1000D50 W CW, 50-1000 MHz
5U10005 W CW, 10 kHz – 1000 MHz 5 W CW, 10 kHz – 1000 MHz (keine Remote-Schnittstelle)



Es gibt heute viele verschiedene Arten von HF- und Mikrowellenverstärkern auf dem Markt. Sie sind in zahlreichen Bauformen, Technologien und Bias-Klassen erhältlich, was die Auswahl des richtigen Verstärkers für Ihre Anwendung erschweren kann.

Zum Herunterladen: Ein praxisorientierter Leitfaden zur Auswahl des richtigen Verstärkers

Hersteller bewerben ihre Produkte auf unterschiedliche Weise und setzen dabei verschiedene Schwerpunkte in den technischen Spezifikationen. Ziel dieses Dokuments ist es, als Leitfaden für die wichtigsten Auswahlkriterien zu dienen, um sicherzustellen, dass der gewählte Verstärker die Anforderungen in den Bereichen EMV, Kommunikation, Luft- und Raumfahrt sowie Verteidigung erfüllt.



Ametek TN0111 Amplifier Selection What you need to know EN
