AE Techron 8700 Serie

Ultra-Breitband, Hochleistungsverstärker

Lassen Sie uns Ihre Herausforderung wissen und wir finden gemeinsam die perfekte Lösung für Sie. Unsere Experten stehen Ihnen gerne mit Rat und Tat zur Seite.

Produkt anfragen

Die Verstärker der 8700-Serie von AE Techron sind 400Vp-Schaltverstärker mit geringem Rauschen und einem Frequenzbereich von DC bis 250 kHz. Die 8700-Serie bietet eine einzigartige Kombination aus den Vorteilen von Schalt- und Linearverstärkern. Die Schaltwirkungsgrad wird mit einem geringen Rauschpegel und einer niedrigen harmonischen Verzerrung kombiniert und profitiert auch von hohen Anstiegszeiten und einer breiten Bandbreite. Die 8700-Serie kann auch sicher sowohl reaktive als auch resistive Lasten mit unterschiedlichen Impedanzen ohne Verlust der bewerteten Ausgangsleistung ansteuern.

Wichtige Leistungsmerkmale

  • Bandbreite: DC bis 250 kHz
  • Spannung: 0 bis 250 VRMS; 0 bis 350 VDC
  • Anstiegszeit: bis zu 300 V/µs
  • Strom: bis zu 60 bis 360 ARMS*
  • Verzerrung: <0,8%
  • Leistung: 4 kW bis 24 kW*
  • Leistungsniveaus bis zu 5-fache der bewerteten Leistung bei Ansteuerung von reaktiven Lasten
  • Hohe Leistungseffizienz und -dichte

*Modelle sind verfügbar mit einer Ausgangsleistung von 4 kW bis 24 kW (bis zu 120 kVA möglich).

Flexibel und Leistungsstark

Die Verstärker der 8700-Serie sind sehr signal- und anwendungsvielseitig und können AC-, DC- und AC+DC-Wellenformen mit bewerteter Leistung in Lasten von einem Kurzschluss bis hin zu hohen Impedanzen reproduzieren, ohne dass eine Neukonfiguration oder Auswahl unterschiedlicher Betriebsmodi erforderlich ist.

Die 8700-Serie-Verstärker packen viel Leistung in ein kleines Gehäuse. Sie können Spitzenleistungsbewertungen von bis zu 2,5-facher Dauerleistung erzeugen und scheinbare Leistungsniveaus von bis zu 5-facher Dauerleistungsbewertung verarbeiten. Dies macht einen 8700-Serie-Verstärker zu einer idealen Wahl für viele schwierig zu steuernde reaktive Lasten.

Diese Kombination aus Fähigkeiten, Flexibilität und Benutzerfreundlichkeit macht die Verstärker der 8700-Serie zu einer einzigartigen Lösung für viele gängige und einige zuvor unlösbare Verstärkeranwendungen. Die Verstärker der 8700-Serie können für EMC-Leitungsgebundene Immunitätstests, MIL-PRF-Kondensatorprüfungen, DC-Automobil-Ausfalltests und als variable AC-Quelle für ISO 61000, Luftfahrt- und Netzqualitätsmessungen eingesetzt werden.

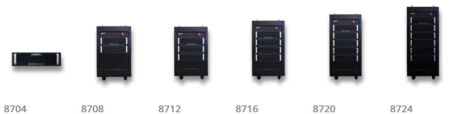

AE Techron 8700 Serie Modelle
AE Techron 8700 Serie


Modelle

ModellMax. DauerleistungSpitzenleistungScheinleistungVersorgungsspannungAbmessung (HxBxT)
Gewicht

8704

60A RMS2x Leistung bei bis zu 400 VP oder 150ABis zu 5x Dauerleistung bei bis zu 400 VP oder 150AEinphasig, 208V ±10%, 30A, 50/60 Hz; 230V/240V ±10%, 30A Version erhältlich13,34 x 48,26 x 64,16 cm38,1 kg
8708120A RMS2x Leistung bei bis zu 400 VP oder 300ABis zu 5x Dauerleistung bei bis zu 400 VP oder 300ADreiphasig, 208V ±10%, 30A, 50/60 Hz; 400V ±10%, 30A Version erhältlich89,03 x 57,3 x 80,16 cm131,5 kg
8712180A RMS2x Leistung bei bis zu 400 VP oder 450ABis zu 5x Dauerleistung bei bis zu 400 VP oder 450ADreiphasig, 208V ±10%, 30A, 50/60 Hz; 400V ±10%, 30A Version erhältlich89,03 x 57,3 x 80,16 cm167,8 kg
8716240A RMS2x Leistung bei bis zu 400 VP oder 600ABis zu 5x Dauerleistung bei bis zu 400 VP oder 600ADreiphasig, 208V ±10%, 60A, 50/60 Hz; 400V ±10%, 60A Version erhältlich106,81 x 57,3 x 80,16 cm208,7 kg
8720300A RMS2x Leistung bei bis zu 400 VP oder 750ABis zu 5x Dauerleistung bei bis zu 400 VP oder 750ADreiphasig, 208V ±10%, 60A, 50/60 Hz; 400V ±10%, 60A Version erhältlich116,33 x 57,3 x 80,16 cm244,9 kg
8724360A RMS2x Leistung bei bis zu 400 VP oder 900ABis zu 5x Dauerleistung bei bis zu 400 VP oder 900ADreiphasig, 208V ±10%, 60A, 50/60 Hz; 400V ±10%, 60A Version erhältlich129,67 x 57,3 x 80,16 cm281,2 kg
