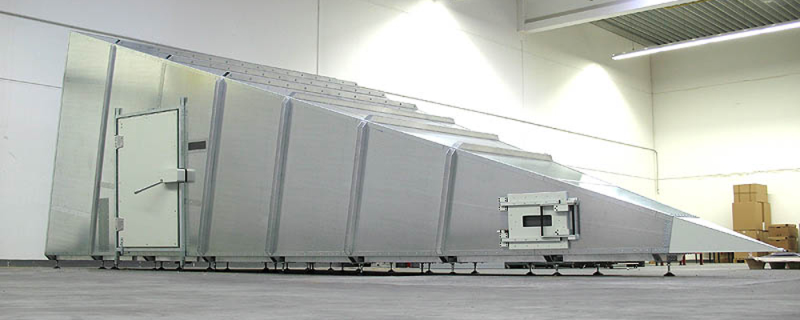

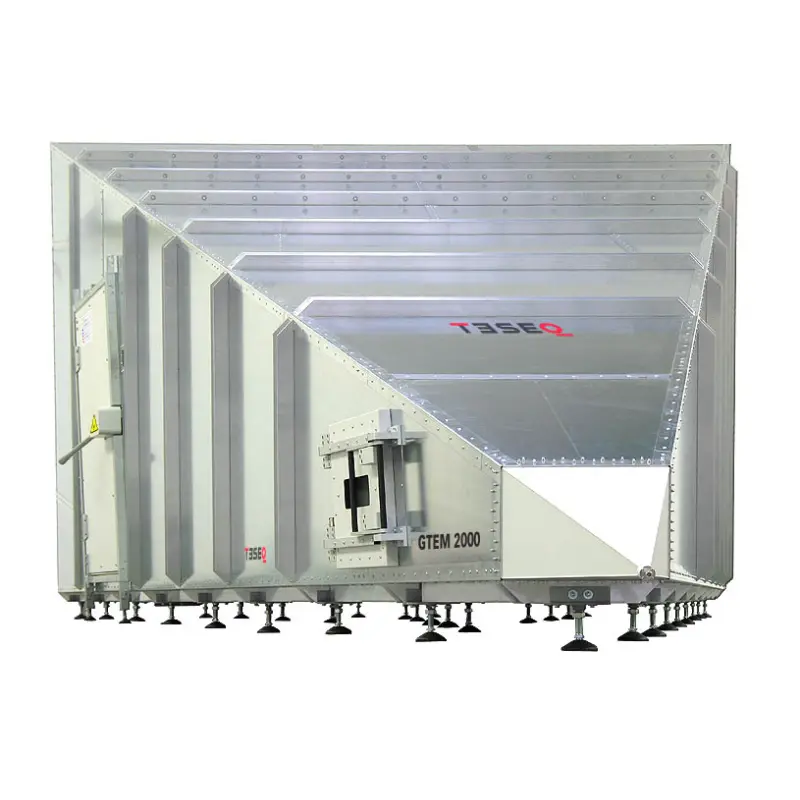

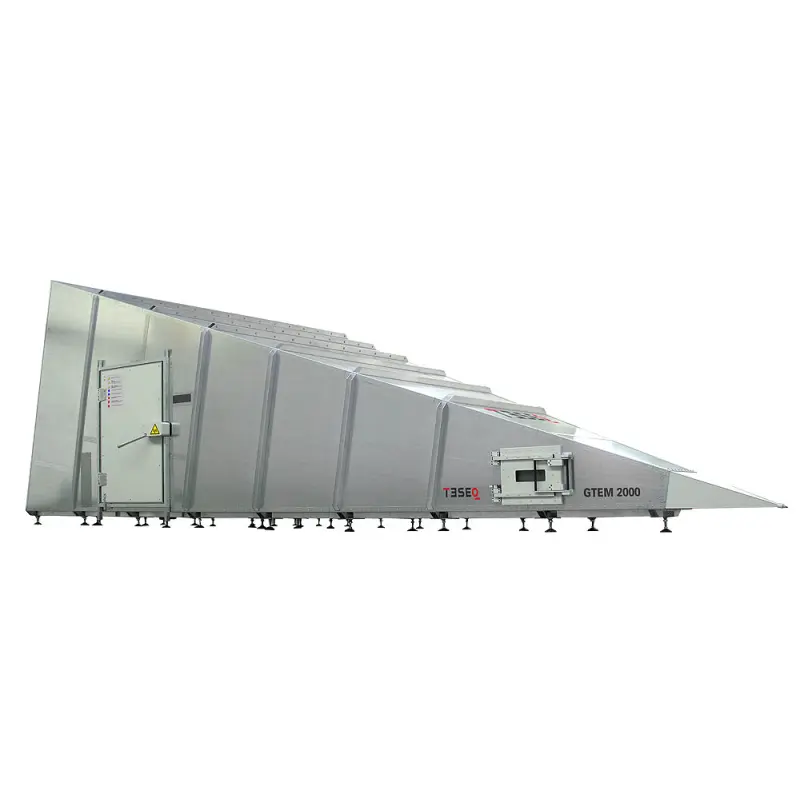

Teseq GTEM 2000

GTEM-Zelle für Emissions- und Immunitätstests mit Septumhöhe von 2000 mm

Die Teseq GTEM 2000 bietet maximalen Prüfraum für EMV-Immunitätsprüfungen grosser Systeme. Höchste Feldhomogenität und stabile Bedingungen garantieren reproduzierbare Messergebnisse und ermöglichen normkonforme Tests in anspruchsvollsten industriellen Anwendungen.

Technische Highlights

GTEM‐Zelle: Strahlungs‐Immunitäts‐ und Emissionstests in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
Septumhöhe 2000 mm, 50 Ω, DC–20 GHz, VSWR < 1.8:1 (typ. < 1.45:1), bis 1000 W
EUTs bis ca. 1.50 × 1.50 × 1.32 m mit homogenem Feldbereich

User Highlights

✓ Maximale Baugrösse
✓ Hohe Testeffizienz
✓ Pre‐Compliance auf Laborniveau

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Teseq GTEM 2000 ist eine der grössten GTEM-Zellen für EMV-Prüfungen im Bereich der feldgebundenen Immunität. Sie wurde entwickelt, um umfangreiche und komplexe Prüflinge unter kontrollierten Bedingungen zu testen. Durch ihr ausserordentlich grosses Prüfvolumen bietet sie maximale Flexibilität für industrielle Anwendungen.

Die Konstruktion der Teseq GTEM 2000 sorgt für eine sehr gleichmässige Feldverteilung im gesamten Innenraum. Dadurch lassen sich elektromagnetische Belastungen präzise simulieren und die Störfestigkeit von Systemen zuverlässig bewerten. Die Ergebnisse sind reproduzierbar und entsprechen den Anforderungen internationaler EMV Normen.

Ein wesentlicher Vorteil liegt in der Skalierbarkeit der Anwendungen. Die GTEM 2000 kann in verschiedenste Prüfaufbauten integriert werden und unterstützt automatisierte Testprozesse. In Kombination mit moderner Messtechnik und Steuerungssoftware entstehen effiziente und standardisierte Prüfabläufe.

Typische Anwendungsbereiche sind:

• EMV Immunitätstests grosser Systeme und Anlagen

• Entwicklungsbegleitende Pre Compliance Prüfungen

• Validierung komplexer elektronischer Baugruppen

• Qualitätssicherung in industriellen Serienprozessen

Die grosszügige Bauform ermöglicht Tests unter realitätsnahen Bedingungen, ohne Einschränkungen durch begrenzten Raum. Gleichzeitig wird eine gleichbleibend hohe Messqualität gewährleistet.

Die Teseq GTEM 2000 ist die ideale Lösung für Unternehmen mit höchsten Anforderungen an EMV Prüfungen. Sie ermöglicht präzise Analysen auch bei grossen Prüflingen und verbessert die Effizienz komplexer Testprozesse nachhaltig.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	DC – 20 GHz
Norm-Frequenzbereich	30 MHz – 3000 MHz (gemäss IEC/EN 61000-4-20)
Zelltyp	GTEM-Zelle
Messanwendung	Emission / Störfestigkeit
Max. Eingangsleistung	bis 1000 W
Impedanz	50 Ohm
VSWR	<1.8:1 (typ. <1.45:1)
Anschluss RF	N-Typ
Schirmdämpfung	60 dB (typ. >80 dB)
Abmessungen	8.95 x 4.62 x 3.24 m
