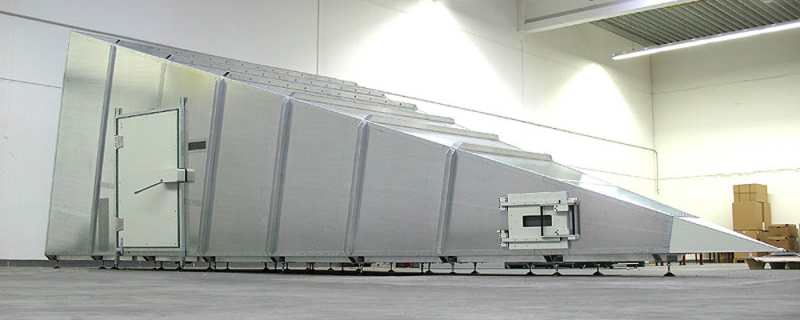

Teseq GTEM 1500

GTEM-Zelle für Emissions- und Immunitätstests mit Septumhöhe von 1500 mm

Die Teseq GTEM 1500 bietet ein besonders grosses Prüfvolumen für EMV-Immunitätsprüfungen bei hoher Feldhomogenität. Sie ermöglicht präzise, normkonforme Tests grosser Prüflinge und steigert Effizienz sowie Reproduzierbarkeit in anspruchsvollen Prüfumgebungen.

Technische Highlights

GTEM‐Zelle: Strahlungs‐Immunitäts‐ und Emissionstests in einer geschirmten Umgebung gemäss IEC/EN 61000‐4‐20
Septumhöhe 1500 mm, 50 Ω, DC–20 GHz, VSWR < 1.6:1, Eingangsleistung bis 1000 W
EUT‐Volumen bis ca. 1.11 × 1.11 × 0.99 m mit definiertem homogenen Prüfbereich

User Highlights

✓ Grosse Prüflinge möglich
✓ Hohe Effizienz
✓ Pre‐Compliance & Entwicklung

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Die Teseq GTEM 1500 ist eine grossvolumige GTEM-Zelle für EMV-Prüfungen im Bereich der feldgebundenen Immunität. Sie wurde speziell für Anwendungen entwickelt, bei denen umfangreiche Prüflinge oder komplexe Systeme getestet werden müssen. Trotz ihres grossen Innenraums bietet sie eine stabile und kontrollierte Feldverteilung.

Die Konstruktion der GTEM 1500 gewährleistet eine hohe Feldhomogenität über das gesamte Prüfvolumen. Dadurch lassen sich elektromagnetische Belastungen realitätsnah simulieren und die Störfestigkeit von Geräten zuverlässig bewerten. Reproduzierbare Messergebnisse sind damit jederzeit gegeben.

Ein wesentlicher Vorteil liegt in der Flexibilität der Anwendung. Die Teseq GTEM 1500 kann in verschiedenste Prüfaufbauten integriert werden und unterstützt automatisierte Testprozesse. In Kombination mit moderner Messtechnik lassen sich komplexe Prüfsequenzen effizient durchführen.

Typische Anwendungsbereiche sind:

• EMV-Immunitätstests für grosse Prüflinge

• Pre-Compliance-Prüfungen in der Entwicklung

• Validierung komplexer Systeme und Baugruppen

• Qualitätssicherung und Normverifikation

Das grosszügige Prüfvolumen ermöglicht die Untersuchung unterschiedlichster Geräte, ohne Einschränkungen hinsichtlich ihrer Abmessungen. Gleichzeitig bleibt die Messqualität konstant hoch, was für valide Ergebnisse entscheidend ist.

Die Teseq GTEM 1500 bietet eine leistungsfähige Grundlage für anspruchsvolle EMV-Analysen. Sie unterstützt Unternehmen dabei, auch grosse Systeme zuverlässig zu prüfen und normgerecht zu validieren.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	DC – 20 GHz
Norm-Frequenzbereich	30 MHz – 3000 MHz (gemäss IEC/EN 61000-4-20)
Zelltyp	GTEM-Zelle
Messanwendung	Emission / Störfestigkeit
Max. Eingangsleistung	bis 1000 W
Impedanz	50 Ohm
VSWR	<1.6:1 (typ. <1.45:1)
Anschluss RF	N-Typ
Schirmdämpfung	60 dB (typ. >80 dB)
Abmessungen	6.87 x 3.63 x 2.54 m
