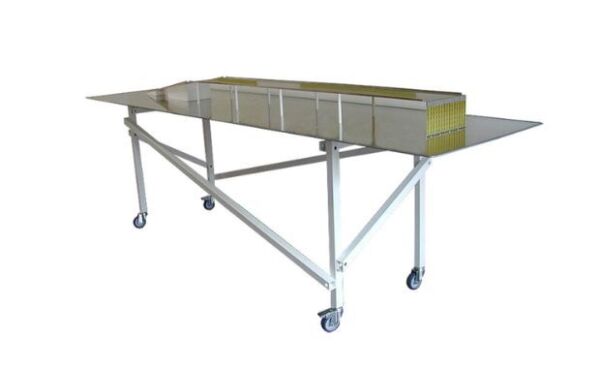

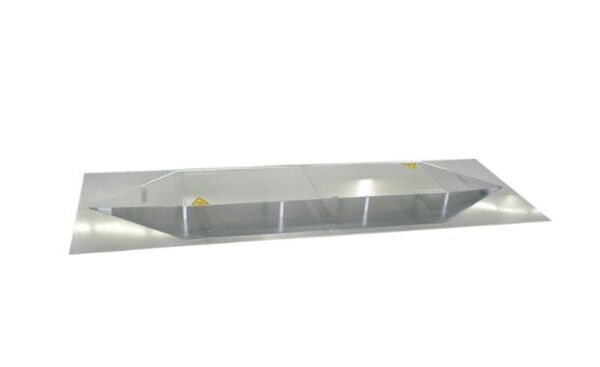

Teseq SL 150 Stripline
Frequenzbereich von 10kHz bis 1GHz
Die SL 150 Strip-Line ermöglicht EMC-Tests innerhalb des Streifenleiters durch die Entwicklung des transversalen elektromagnetischen Modus. Sie entspricht den EU-Richtlinien und den ISO 11452‑1 Anforderungen und erlaubt Tests von elektrischen/elektronischen Untermodulen (EUB) mit typischer Testkonfiguration in einer anechoischen Testkammer, um Wechselwirkungen mit der Umgebung zu vermeiden.
Der transversale elektromagnetische Modus, der in der SL 150 Streifenleitung entwickelt werden kann, bietet die Möglichkeit, EMC-Tests innerhalb der Streifenleitung durchzuführen. Die Streifenleitung ist in den EU-Richtlinien 2004/104/EG, 2005/83/EG und 2009/0154 (COD) spezifiziert. Der Frequenzbereich und die allgemeinen Einstellungen sind auch in der ISO 11452-1 beschrieben. Die SL 150 ermöglicht Tests von elektrischen/elektronischen Untermodulen (EUB). Die SL 150 besteht aus zwei parallelen Metallplatten. Der Prüfling ist in der Mitte zwischen diesen Platten angeordnet. Die grösste äussere Abmessung des Prüflings sollte nicht mehr als 1/3 des Plattenabstands betragen. Die Masse befindet sich auf der unteren Platte und die isolierte obere Platte wird mit HF-Energie versorgt. Zwischen den Platten wird ein elektromagnetisches Feld aufgebaut. Eine typische Testkonfiguration besteht aus Signalgenerator, Leistungsverstärkern, Leistungsmessgeräten und SL 150. Um Wechselwirkungen mit der Umgebung zu vermeiden, sollte der Test in einer anechoischen Testkammer durchgeführt werden.
- Sie hat einen Frequenzbereich von 10kHz bis 1GHz
