EMV Messgeräte / EMV Messtechnik

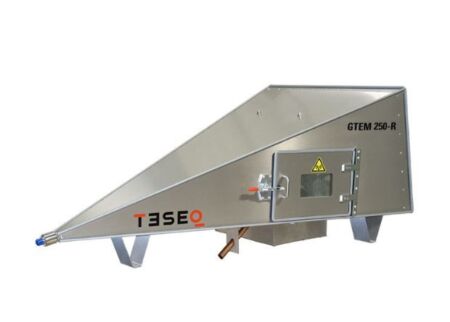

Teseq GTEM 250

GTEM-Zelle für Emissions- und Störfestigkeitsprüfungen

Die GTEM 250 hat eine max Septum-Höhe von 250mm – ist somit eher für kleine Püflinge ausgelegt

Produkt anfragen

Eine GTEM (Gigahertz Transverse Electro Magnetic) Zelle ist ein Testumfeld, das sowohl strahlenimmun als auch Emissionstests in einer einzigen, steuerbaren und abgeschirmten Umgebung effizient durchführt. Im Vergleich zu anderen Testumgebungen ist das GTEM-Testing schneller, genauer und weist eine ausgezeichnete Reproduzierbarkeit auf. Im Prinzip handelt es sich bei der GTEM-Zelle um eine koaxiale Leitung, die pyramidenförmig expandiert und eine Impedanz von 50 Ω aufweist. Am Ende der Leitung wird diese durch eine Kombination aus Abschlusswiderständen und RF-Absorbern beendet, die speziell konstruiert sind, um die oben genannte Impedanz anzupassen. Die GTEM 250 hat eine maximale Septumhöhe von 250 mm und ist für Emissions- und Immunitätstests geeignet.


Vorteile

  • Emissions- und Immunitätstests in einer einzigen, abgeschirmten Umgebung durchführen
  • Erfüllt grundlegende Norm: IEC/EN 61000-4-20
  • Erfüllt Standards für Emissionstests: CISPR 14-1, IEC 61000-6-3 und IEC 61000-6-4 für Prüflinge ohne angeschlossene Kabel
  • Ideal für Designqualifikation und Vorzertifizierung
  • Erzeugte Felder sind weitgehend homogen und einfach zu berechnen
  • Effiziente Leistungsumwandlung erfordert kleinere Leistungsverstärker
  • Ausgezeichnete VSWR über den gesamten Frequenzbereich - keine Notwendigkeit für die Messung von reflektierter Leistung
Teseq GTEM 250
Teseq GTEM 250


Downloads

Teseq GTEM 250 SAE R Datasheet EN

Teseq GTEM 250 A R V MPH Datasheet EN

Teseq GTEM 250 R Datasheet EN
