Raditeq Radi Link Produktbild

EMV Messgeräte / EMV Messtechnik

Raditeq RadiLink®

 8-Channel RF Optical Link System

Das Raditeq RadiLink® RF Optical Link-System wurde speziell für die Emissionsmessung nach CISPR 25 entwickelt und ersetzt dabei die Koaxialkabel der Hochfrequenzanwendungen durch Glasfaserkabel und -übertragung, um Common-Mode-Ströme zu eliminieren und Fehlmessungen zu verhindern. Es besteht aus einem RadiLink-Steckkarte für das RadiCentre-System und einer RadiLink RF Optical Link Remote-Einheit, die in einem robusten Aluminiumgehäuse montiert ist und entweder einen oder acht Eingänge sowie einen eingebauten 8-Kanal-RF-Switch für die automatische Auswahl verschiedener Messantennen im Fahrzeug bietet.

Produkt anfragen

Das Raditeq RadiLink® RF Optical Link-System wurde speziell konzipiert für die Emissions Messung nach CISPR 25. Dabei werden die Koaxkabel der Hochfrequenz Appliaktionen durch Fiberoptische Kabel & Übertragung komplett ersetzt. Das eliminiert Common Mode Ströme welche durch den Shield des CoaxKabel gelangen und verhindert somit Fehlmessungen. Das RadiLInk besteht aus zwei Teilen; ein RadiLink-Steckkarte für das RadiCentre-System, das als eine Empfangseinheit.

Der zweite Teil ist der RadiLink RF Optical Link Remote-Einheit, die in einem robusten Aluminium montiert ist. Dieser RadiLink® RF Optical Link verfügt über einen oder acht Eingänge. Die Acht-Kanal-Version hat einen eingebauter 8-Kanal-RF-Switch, der die automatische Auswahl von verschiedenen Messantennen im Auto ermöglicht. Jeder Kanal kann bis zu 200mA Strom für aktive Antennen liefern. Darüber hinaus ist der RadiLink RF Optical Link mit zwei DC-Eingänge zur Messung der geschalteten Versorgung (Radio) und der Zündsignal vom Auto ausgestattet.


Raditeq RadiLink

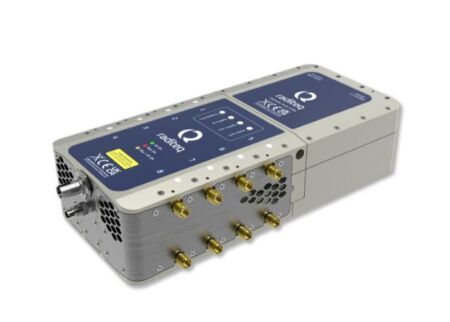

Raditeq RadiLink 8 Kanal


Downloads

Raditeq Radi Link Model ALK3086 R Datasheet EN Link öffnet in neuem Fenster.
