EMV Messgeräte / EMV Messtechnik

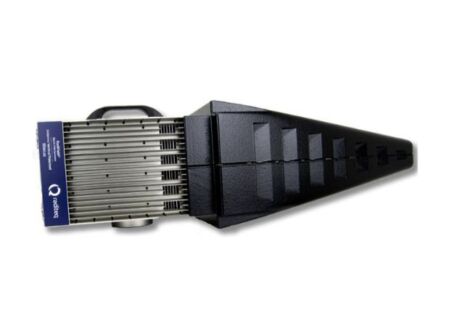

Raditeq RadiField® - Series
Triple A – Revolutionäre EMV-Immuntests im Frequenzbereich 800 MHz bis 18 GHz
Innovatives Konzept, für EMV-Immunitätsprüfungen. Durch Integration aller Komponenten in ein einziges Instrument und die Verwendung eines geringen Leistungspegels für die Übertragung des RF-Trägersignals über ein standardmässiges N-Typ-Koaxialkabel wird bei gestrahlten Immunitätsprüfungen eine weitgehend verlustfreie Übertragung zwischen dem Signalgenerator und dem RadiField® erreicht.
Das patentierte RadiField® Triple A ist ein innovatives Konzept, das die EMV-Immunitätsprüfungen revolutionierte. Das RadiField® System besteht aus einer Kombination von hochintegrierten und verlustfreien Antennentechnik. Dadurch werden mehrere diskrete Komponenten mit hohen Leistungsverlusten wie HF-Schalter und externe Kabel überflüssig.
Beseitigung von Verlusten
Die konventionellen Systeme für gestrahlte Immunitätsprüfungen umfassen einen Breitbandverstärker und eine Antenne, die mit ineffizienten HF-Schalter, Richtkoppler, RF-Leistungsmessern und Verbindungskabeln verbunden sind. Diese Einrichtung ist bei hohen Frequenzen aufgrund der Verluste auf dem Übertragungsweg vom Verstärker zur Antenne über HF-Komponenten und Kabel ineffizient. Durch die Entfernung aller Komponenten, die den Leistungsverlust verursachen, und die Integration aller anderen Komponenten in ein einziges Instrument werden alle unerwünschten Leistungsverluste eliminiert. Das RF-Trägersignal zum RadiField®-Gerät wird mit geringer Leistung über das standardmäßige N-Typ-Koaxialkabel übertragen und vor Erreichen der internen Leistungsverstärker neu verstärkt. Somit wird eine
weitgehend verlustfreie Übertragung zwischen dem Signalgenerator und dem RadiField® erreicht.
Aktives Antennenarray
Gleichzeitig nutzt das RadiField® eine Technologie der Feldverknüpfung mit einem aktiven Antennenarray. Integrierte Verstärker sind direkt mit der gleichen Anzahl von integrierten Antennen verbunden, was ein diskreter ineffizienter Combiner überflüssig macht. Anstatt die Leistung zu bündeln, bundelt das RadiField® das Feld.
Revolutionäres und dennoch vollständig konformes Design
Obwohl der Ansatz revolutionär war, entspricht er vollständig allen internationalen EMV-Störfestigkeitsstandards. Diese Normen schreiben ausschliesslich Aspekte wie Frequenz, Feldstärke und Homogenität vor, denen das RadiField® genau entspricht.
Geringe Kosten
Das neue RadiField® Triple A ist nicht nur kosteneffektiv aufgrund seines attraktiven Preises, sondern auch aufgrund seiner einfachen Installation, geringen Stromverbrauchs, geringeren mechanischen Abnutzung von Kabeln und Steckverbindern und noch wichtiger, geringeren Kalibrierungskosten. All diese Aspekte führen zu einer wesentlichen Reduktion der Betriebskosten dieses Störfestigkeitssystems.
Flexibilität
Durch seine geringen Abmessungen, geringes Gewicht und einfache Einrichtung kann das RadiField® problemlos zwischen verschiedenen Räumen und/oder Standorten bewegt werden.
RadiCentre-Integration
Das RadiField® Triple A lässt sich problemlos mit einem modularen RadiCentre®- kombinieren.
Grosser Frequenzbereich
Der RadiField® Triple A-Ansatz deckt Frequenzen von 800 MHz bis 18 GHz und homogene Felder bis zu 100 V/m ab!
Spezifikationen
Bitte entnehmen sie die Spezifikationen den RadiField®Datasheets unter Downlaods und beachten Sie, dass diese jederzeit vom Hersteller geändert werden können.
Downloads
Raditeq RadiField 800 MHZ 6 G Hz Datasheet Link öffnet in neuem Fenster.
Raditeq Radi Field 6 G Hz 18 G Hz Datasheet Link öffnet in neuem Fenster.
