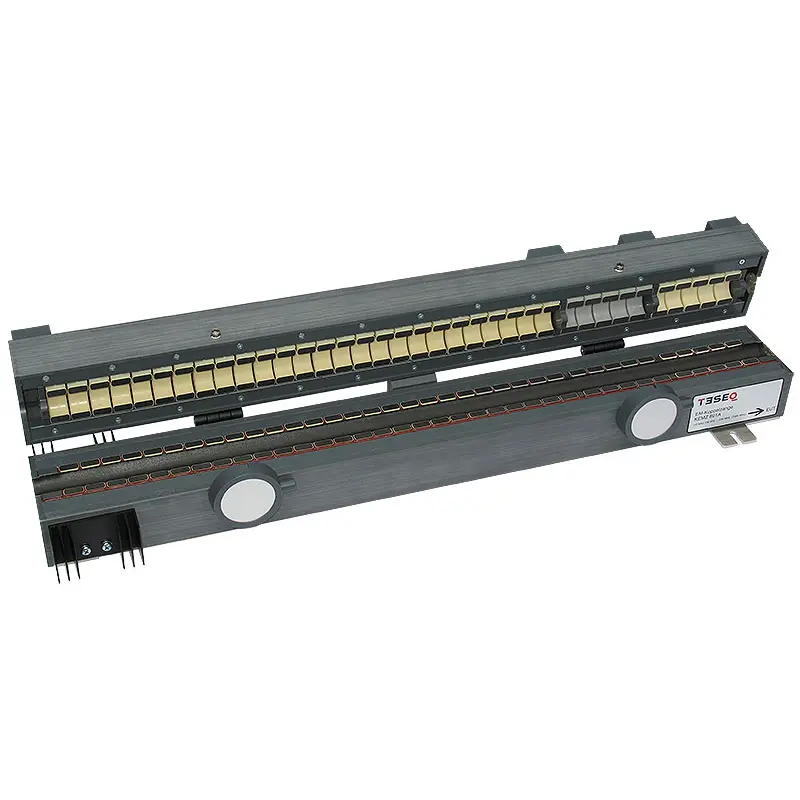

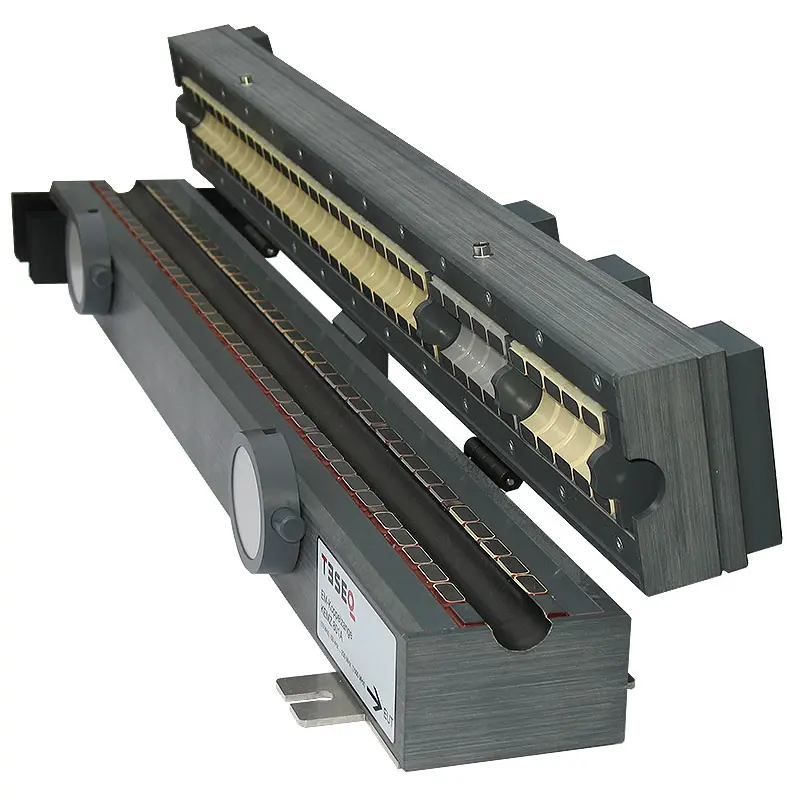

Teseq KEMZ 801 EM Clamp
EM Clamp für Prüfungen nach IEC 61000-4-6 für Kabel für die kein CDN existiert
Technische Highlights
- EM‐Clamp nach IEC/EN 61000‐4‐6
- 10 kHz – 1000 MHz, 50 Ω
- Hohe Einkoppelleistung: Bis 100 W
User Highlights
- ✓ Wenn CDN nicht möglich ist: Flexibler Einsatz
- ✓ Normgerechte Reproduzierbarkeit
- ✓ Robuste Laborlösung
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Industrieelektronik / Maschinenbau
Die Teseq KEMZ 801 EM Clamp ist eine bewährte Lösung für Prüfungen der leitungsgebundenen Störfestigkeit im Niederfrequenz und Hochfrequenzbereich. Sie ermöglicht die Einkopplung elektromagnetischer Störungen direkt auf Kabel und Leitungen, ohne dass eine aufwendige Kontaktierung erforderlich ist.
Das Funktionsprinzip basiert auf einer kapazitiven und induktiven Kopplung, durch die Störsignale effizient auf die zu prüfenden Leitungen übertragen werden. Dies ermöglicht realitätsnahe Prüfbedingungen und unterstützt normkonforme Tests gemäss gängigen EMV Standards.
Ein wesentlicher Vorteil der Teseq KEMZ 801 EM Clamp ist die einfache und schnelle Anwendung. Leitungen können ohne Unterbrechung des Systems getestet werden. Dadurch lassen sich Prüfzeiten deutlich reduzieren und flexible Testabläufe realisieren.
Die Clamp bietet eine hohe Reproduzierbarkeit und gewährleistet stabile Prüfbedingungen. Dies ist entscheidend für die Vergleichbarkeit von Messergebnissen und die Validierung von Produkten unter standardisierten Bedingungen.
Typische Anwendungsbereiche sind:
• EMV Störfestigkeitstests nach internationalen Normen
• Prüfung von Kabeln und Leitungen ohne direkten Kontakt
• Pre Compliance Tests in der Entwicklung
• Qualitätssicherung elektronischer Systeme
Die robuste Konstruktion sorgt für eine lange Lebensdauer auch bei intensiver Nutzung im Labor. Gleichzeitig ermöglicht die kompakte Bauweise eine einfache Integration in bestehende Prüfaufbauten.
Die Teseq KEMZ 801 EM Clamp ist eine effiziente Lösung für schnelle und präzise EMV Prüfungen. Sie unterstützt Unternehmen dabei, leitungsgebundene Störungen zuverlässig zu analysieren und Produkte normgerecht zu validieren.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Frequenzbereich | 10 kHz – 1000 MHz |
| Norm | IEC/EN 61000-4-6 |
| Kopplungsprinzip | induktiv / kapazitiv |
| Impedanz | 50 Ohm |
| Max. Eingangsleistung | 100 W (0.01–100 MHz) / 100 W (100–230 MHz kurzzeitig) / 50 W (230–1000 MHz) |
| Anschluss | N‑Typ (female) |
| Korrekturfaktor | ±4 dB (typisch im Bereich 0.15–300 MHz) |
| max. Kabeldurchmesser | max. 20 mm |
| Abmessungen | ca. 647 x 130 x 105 mm |
| Gewicht | ca. 7 kg |
