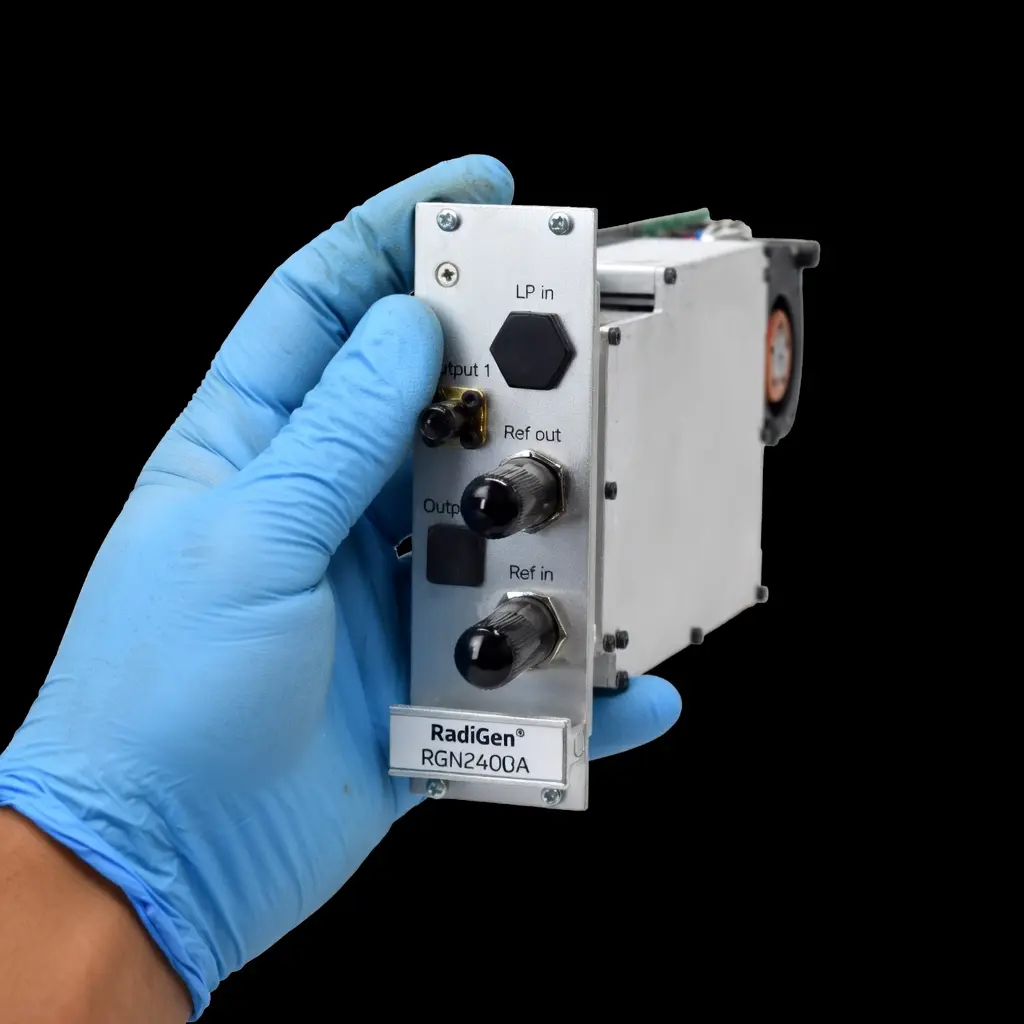

Raditeq RadiGen
Signal Generator
Technische Highlights
- HF Signalgenerator
- 9 kHz bis 400 MHz
- Steckkarte für RadiCentre
User Highlights
- ✓ EMV optimiert
- ✓ Hohe Messqualität
- ✓ Perfekt automatisierbar
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Forschung und Universitäten
Die Raditeq RadiGen Serie umfasst professionelle RF Signalgeneratoren für EMC, RF und Mikrowellen Anwendungen. Die kompakten Plug in Module wurden speziell für präzise und automatisierte EMC Prüfungen entwickelt und bieten eine leistungsstarke Signalquelle für industrielle Entwicklungs und Prüfumgebungen.
Die RadiGen Modelle decken Frequenzbereiche von 4 kHz bis 6 GHz ab und eignen sich für leitungsgebundene sowie gestrahlte Störfestigkeitsprüfungen. Durch ihre hohe Signalgüte und schnelle Signalerzeugung liefern die Generatoren stabile und reproduzierbare HF Signale für professionelle EMC Messungen gemäss internationalen Normen.
Ein zentraler Vorteil der Raditeq RadiGen Serie liegt in der sehr schnellen Signalumschaltung ohne unerwünschte Störungen oder Overshoot Effekte. Der HF Träger wird innerhalb von weniger als einer Millisekunde bereitgestellt. Gleichzeitig sorgt die Frequenzgenauigkeit von ±10 ppm für hochpräzise Messergebnisse in anspruchsvollen Prüfaufgaben.
Die Signalgeneratoren unterstützen verschiedene Modulationsarten wie:
• CW Modulation
• AM Modulation
• FM Modulation
• Pulsmodulation
• Gated Pulse Anwendungen
• Automotive Radar Pulse Tests
Die flexible Pulsmodulation ermöglicht Pulszeiten von 200 ns bis 100 s und unterstützt dadurch moderne Automotive und Radar Testanforderungen. Zusätzlich verfügt die Serie über interne und externe 10 MHz Referenzschnittstellen zur Frequenzsynchronisation weiterer Messgeräte.

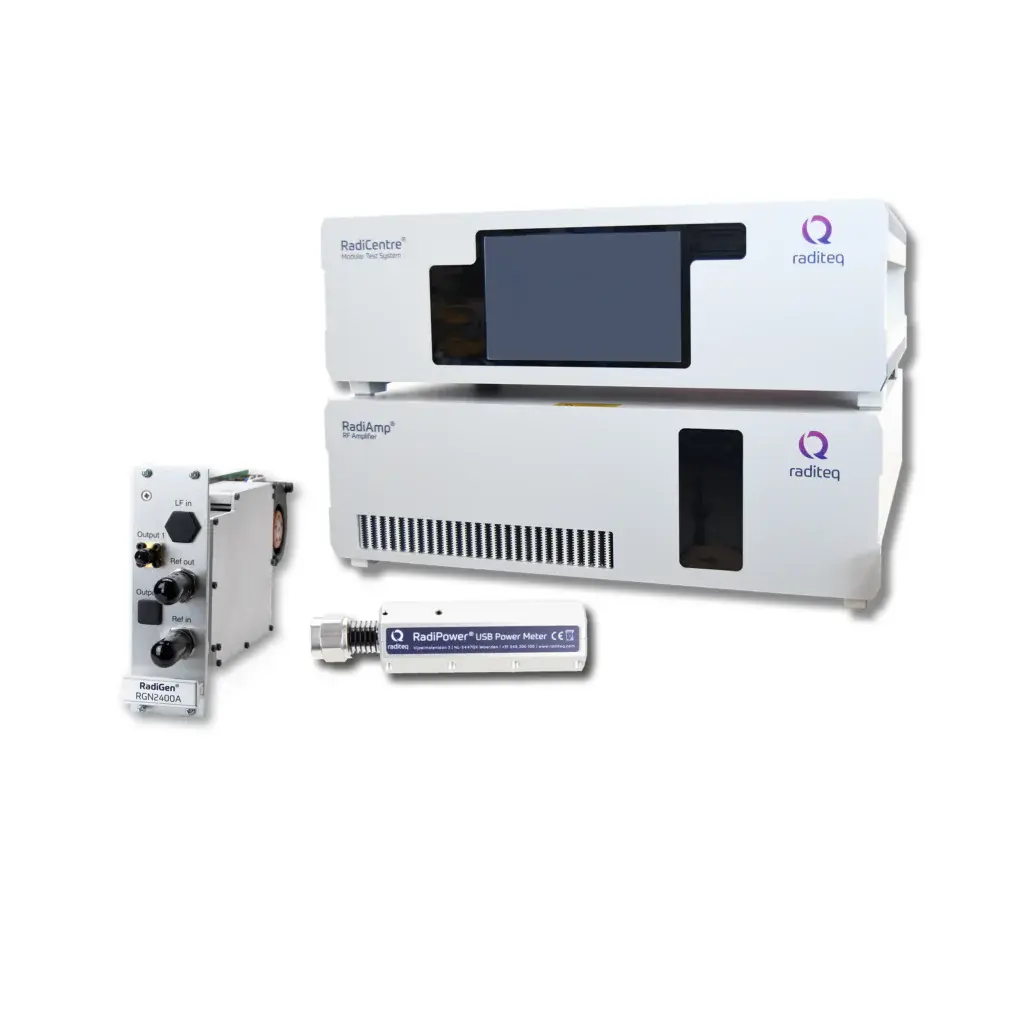

Die RadiGen Plug in Karten werden direkt in das Raditeq RadiCentre Modularsystem integriert und ermöglichen dadurch kompakte und vollständig automatisierte EMC Testumgebungen. Besonders in Verbindung mit der Radimation Software profitieren Anwender von effizienten Prüfabläufen und einfacher Systemsteuerung.
Die Raditeq RadiGen Serie bietet Unternehmen, Prüflaboren und Entwicklungsabteilungen eine zuverlässige und flexible Lösung für professionelle EMC und RF Prüfungen mit hoher Signalintegrität und moderner Automatisierungsunterstützung.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Gerätetyp | EMV/RF Signalgenerator |
| Frequenzbereich | 4 kHz – 6 GHz / 9 kHz – 400 MHz / 4 kHz – 1 GHz (modellabhängig) |
| Modulationsarten | CW / AM / FM / Pulsmodulation |
| Modulationsbereich | AM/FM: 1 Hz – 100 kHz / Puls: 200 ns – 100 s |
| Frequenzgenauigkeit | < 1 ppm Frequenzfehler |
| Signalanstiegszeit | < 1 ms Settling Time |
| Ausgangsanschluss | SMA (1x HF Ausgang) |
| Referenztakt | 10 MHz Referenz Ein- und Ausgang (BNC) |
| Systemintegration | Plug-in Karte für RadiCentre System |
| Bauform | 1-Slot Steckkarte (modulares System) |
