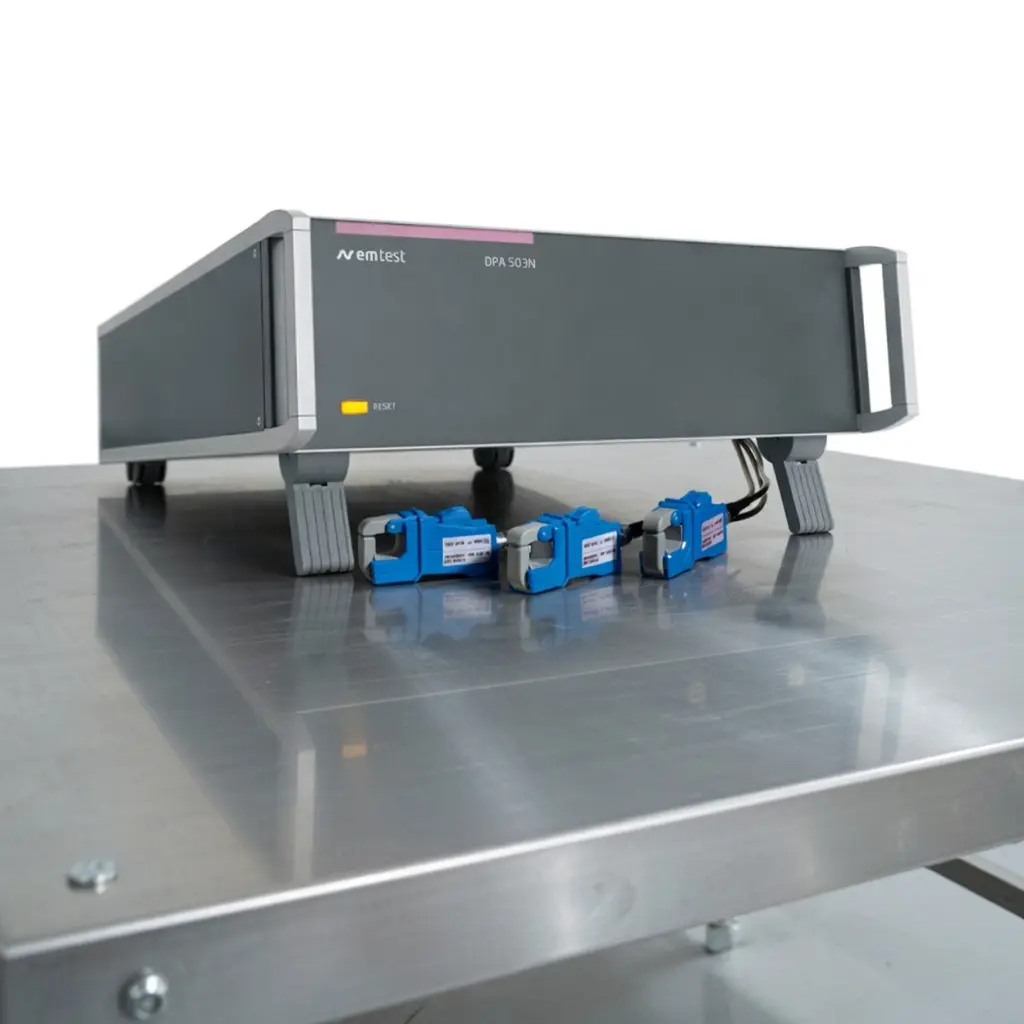

EM Test DPA 503N

Komplettes Harmonics- und Flicker-Messsystem

Der EM TEST DPA 503N AIF 503N ermöglicht normgerechte Oberwellen und Flickermessungen mit hoher Präzision und effizienter Analyse. Die leistungsstarke Lösung unterstützt EMV Prüflabore bei schnellen, zuverlässigen und reproduzierbaren Konformitätsprüfungen elektrischer Geräte und Systeme.

Technische Highlights

3‑phasiger Harmonics‑ & Flicker‑Analysator (auch 1‑phasig) gemäss IEC 61000‑3‑2/‑12, IEC 61000‑3‑3/‑11
16‑Bit A/D, Echtzeit‑Kernel, lückenlose Aufzeichnung auf interner Festplatte
Betrieb standalone oder als komplettes Messsystem mit AIF 503N

User Highlights

✓ Voll normkonform
✓ Keine Messverluste
✓ Effiziente Auswertung: Integrierte Analyse‑ und Reporting‑Software

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Militär- und Sicherheitstechnik
Prüflabore und Zertifizierungsstellen
Industrie und Automation

Der EM TEST DPA 503N AIF 503N ist ein professionelles Messsystem für normgerechte Oberwellen und Flickerprüfungen im Bereich elektromagnetischer Verträglichkeit. Die Lösung wurde speziell für EMV Prüflabore, Entwicklungsabteilungen und industrielle Qualitätssicherung entwickelt und unterstützt zuverlässige Konformitätsprüfungen nach internationalen Standards.

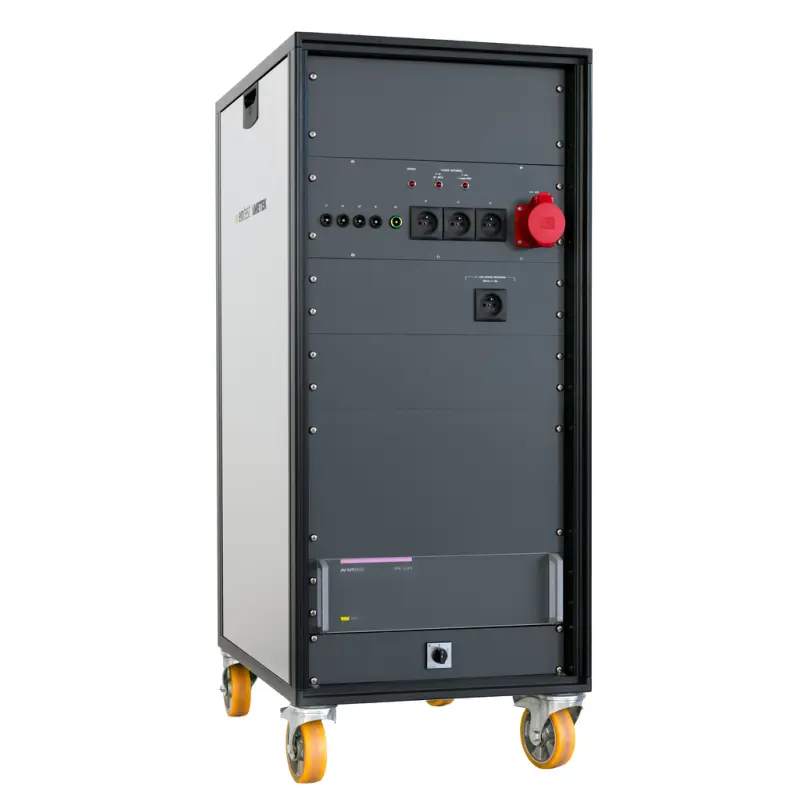

Das System kombiniert den leistungsfähigen DPA 503N Harmonic and Flicker Analyzer mit dem AIF 503N Netzwerksimulator. Dadurch lassen sich präzise Messungen von Netzrückwirkungen durchführen und realitätsnahe Prüfbedingungen erzeugen. Anwender profitieren von einer hohen Messgenauigkeit sowie einer stabilen und reproduzierbaren Prüfumgebung für moderne elektrische und elektronische Produkte.

Der EM TEST DPA 503N AIF 503N unterstützt effiziente Prüfabläufe durch eine intuitive Bedienung und umfangreiche Automatisierungsmöglichkeiten. Die Messdaten können schnell ausgewertet und dokumentiert werden, wodurch sich Entwicklungs und Zertifizierungsprozesse deutlich beschleunigen lassen. Gleichzeitig ermöglicht die flexible Konfiguration die Anpassung an unterschiedlichste Prüfanforderungen und Produktkategorien.

Durch die normkonforme Analyse von Oberwellenströmen und Flickeremissionen eignet sich das System ideal für Hersteller elektrischer Geräte, die internationale EMV Anforderungen zuverlässig erfüllen müssen. Die robuste Systemarchitektur sorgt zudem für hohe Betriebssicherheit im täglichen Laborbetrieb.

Typische Einsatzbereiche:

• EMV Konformitätsprüfungen

• Oberwellen und Flickeranalyse

• Zertifizierungs und Prüflabore

• Entwicklung elektrischer Geräte

• Qualitätssicherung und Produkttests

Der EM TEST DPA 503N AIF 503N überzeugt durch präzise Messtechnik, normgerechte Prüffunktionen und effiziente Bedienung. Für professionelle EMV Anwendungen bietet das System eine leistungsstarke und zuverlässige Lösung zur Analyse von Netzrückwirkungen und Spannungsfluktuationen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	15 Hz bis 3000 Hz
Spannungseingang	10 bis 530 Vrms (bis 4 kV peak)
Stromeingang	bis 16/32/63/75 Arms intern / bis 140 Arms extern
Messkanäle	6 (3x Strom / 3x Spannung)
A/D Auflösung	16 Bit
Normen	IEC 61000-3-2 / -12 / -3-3 / -3-11 / 61000-4-7 / 61000-4-15
Harmonische Analyse	1. bis 50. Harmonische
Flickerimpedanz	Zref / Ztest integriert (AIF 503N)
Schnittstelle	USB
Versorgungsspannung	85 bis 255 VAC
