EM Test DPA 503N & AIF 503N

Der DPA 503N ist ein vollständig konformer Dreiphasen-Leistungsanalysator für Harmonics und Flicker Messungen gemäss den neuesten Anforderungen von IEC/EN 61000-3-2 und -12, IEC/EN 61000-3-3 und -11 sowie JIS 61000-3-2 und -12. Er entspricht den Designspezifikationen gemäss IEC/EN 61000-4-7 (für Class-I-Instrumente) und IEC/EN 61000-4-15.

Basierend auf einem Echtzeit-Kernel und ausgestattet mit seiner eigenen Festplatte ermöglicht er die kontinuierliche Aufzeichnung der Messdaten ohne Lücken oder Überlappungen. Das rechteckige Messfenster ist durch eine digitale PLL (Phase Lock Loop) synchronisiert mit jeder Gruppe von 10 oder 12 Zyklen der Netzfrequenz (50Hz oder 60Hz). Ein breitbandiger Stromeingang vermeidet den Verlust von Messdaten aufgrund von Bereichsumschaltungen, die auftreten würden, wenn unterschiedliche Shunt-Widerstände verwendet würden.

Die Klassifizierung der Messung kann jederzeit vor oder nach der Messung ausgewählt werden. Während aller Messungen wird die Wechselspannung gleichzeitig mit dem Strom gemessen.

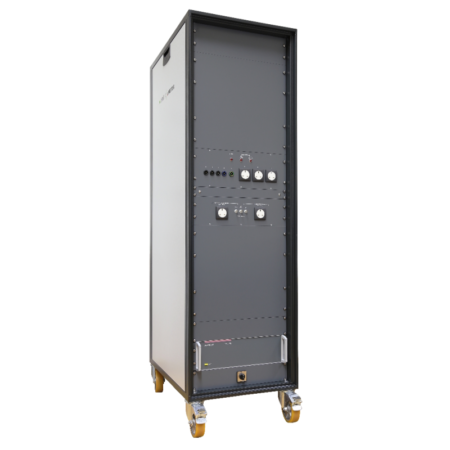

Zusammen mit einem dreiphasigen Flicker-Impedanz-AIF 503N (erhältlich mit 16, 32, 63 oder 75 A) bildet er ein komplettes Harmonics- und Flicker-Messsystem. Der AIF 503N enthält die Referenzimpedanz Zref (IEC 61000-3-3) sowie die Testimpedanz Ztest (IEC 61000-3-11). Durch Hinzufügen der VLCM-Option kann der Messbereich bis in den mA-Bereich (Einphasen) erweitert werden, um niedrige Leistungs-EUTs (z.B. LEDs) zu messen.
