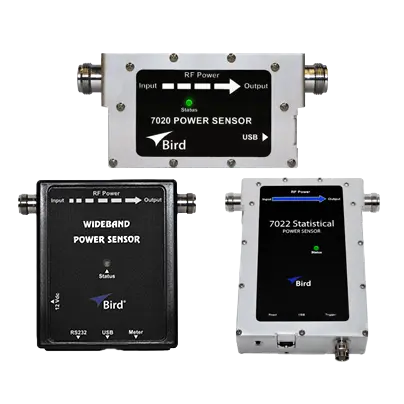

Bird Wideband Power Sensor

Measures Forward and Reflected True Average Power and VSWR

Der Bird Wideband Power Sensor ermöglicht breitbandige und hochpräzise HF Leistungsmessungen und liefert zuverlässige Ergebnisse über einen grossen Frequenzbereich für flexible Anwendungen in Test, Entwicklung und Kommunikation.

Technische Highlights

Messung von Vorlauf‐ und Rücklaufleistung sowie VSWR
Breitbandige RF‐Messung für verschiedene Frequenzbereiche
Inline‐Messung ohne zusätzlichen Koppler

User Highlights

✓ Einfache Integration in bestehende Systeme
✓ Geeignet für komplexe Signale moderner Kommunikationssysteme
✓ Robust für Feldeinsatz

Auf Anfrage

Anwendungsgebiete:

Telekommunikation
Militär und Sicherheit
Prüflabore und Zertifizierungsstellen

Der Bird Wideband Power Sensor ist ein leistungsstarker Sensor für präzise HF Leistungsmessungen über einen breiten Frequenzbereich. Er wurde für anspruchsvolle Anwendungen entwickelt und bietet zuverlässige Messergebnisse in verschiedensten HF Szenarien.

Durch die breitbandige Auslegung kann der Sensor unterschiedliche Signale und Frequenzen erfassen. Dies ermöglicht eine flexible Nutzung in Testumgebungen sowie in der Analyse moderner Kommunikationssysteme. Anwender profitieren von einer stabilen Messperformance und exakter Datenerfassung.

Ein zentraler Vorteil des Bird Wideband Power Sensor ist die hohe Genauigkeit auch bei variierenden Signalbedingungen. Die Messergebnisse bleiben konsistent und ermöglichen eine zuverlässige Bewertung der Leistungsparameter. Dies ist entscheidend für die Optimierung von HF Systemen.

Die kompakte Bauweise erleichtert die Integration in bestehende Messaufbauten. Gleichzeitig unterstützt die robuste Konstruktion den Einsatz in Labor und Feldanwendungen.

Typische Anwendungsbereiche umfassen:

• Breitbandige HF Leistungsmessung

• Entwicklung und Test von Kommunikationssystemen

• Analyse von Signalverhalten und Effizienz

• Integration in automatische Messsysteme

Der Bird Wideband Power Sensor ermöglicht eine flexible und präzise Messung über unterschiedliche Anwendungen hinweg. Er liefert eine zuverlässige Grundlage für technische Analysen und Optimierungen.

Für Anwender mit Bedarf an vielseitiger HF Messtechnik bietet dieser Sensor eine leistungsfähige Lösung mit hoher Genauigkeit und breiter Einsetzbarkeit.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	ca. 25 MHz – 4 GHz (modellabhängig)
Messgrössen	True Average Power / Peak Power / Duty Cycle / VSWR / Return Loss / Crest Factor / CCDF
Messbereich	ca. 25 mW – 500 W (Avg) / bis ca. 1300 W Peak (modellabhängig)
Genauigkeit	ca. ±4 %
VSWR / Einfügedämpfung	VSWR <1.05 typ. / Einfügedämpfung <0.05–0.1 dB
Impedanz	50 Ohm
Anschluss	N‑Typ (female)
Schnittstellen	USB / RS‑232 / kompatibel mit 5000‑NG & RF Meter App
Messprinzip	Inline‑Through‑Line‑Messung (vorwärts & reflektiert)
Anwendung	universelle RF‑Leistungsmessung für analoge und digitale Signale
