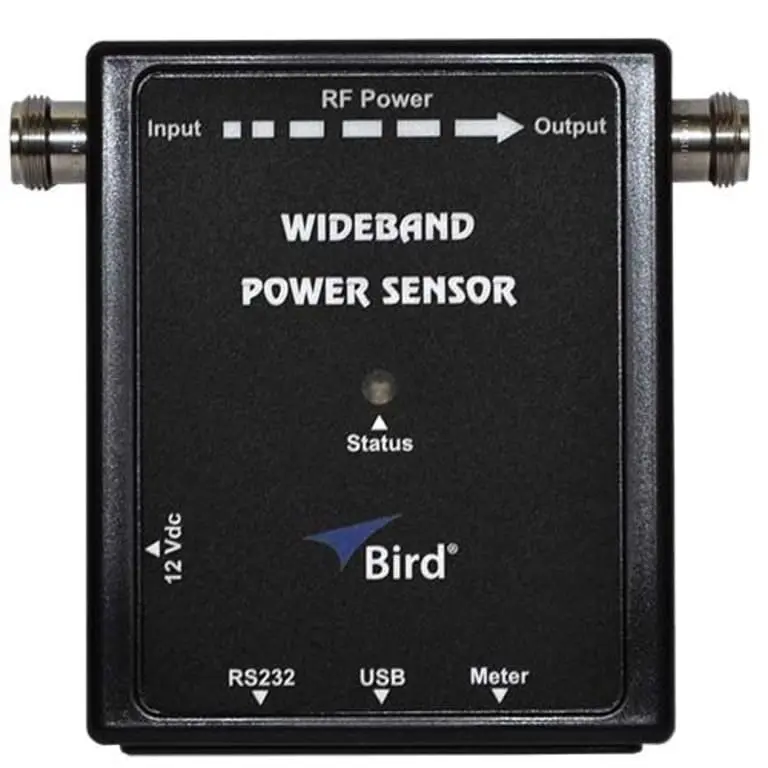

Bird Power Sensor 5017D-AV

500mW - 500W Avg, 1000W Peak Wideband RF Power Sensor

Der Bird Avionics Power Sensor 5017D AV ermöglicht präzise HF Leistungsmesstechnik im Avionikbereich. Er bietet hohe Genauigkeit, schnelle Messungen und zuverlässige Ergebnisse für Wartung, Kalibrierung und HF Analyse.

Technische Highlights

RF‐Leistungsmessung 500 mW – 500 W
Messgrössen: Vorlauf-/Rücklaufleistung, VSWR, Return Loss, Modulation
Breitband‐Sensor für Avionik

User Highlights

✓ Ein Sensor deckt fast alle Avionik‐Systeme ab
✓ Präzise Diagnose
✓ schnelle Fehlersuche

Auf Anfrage

Anwendungsgebiete:

Luft- und Raumfahrt
Telekommunikation
Militär und Sicherheit
Prüflabore und Zertifizierungsstellen

Der Bird Avionics Power Sensor 5017D AV ist ein hochpräziser Sensor zur Messung von Hochfrequenzleistung in avionischen Anwendungen. Er wurde speziell für den Einsatz in luftfahrtspezifischen Messumgebungen entwickelt und liefert zuverlässige Ergebnisse bei der Analyse von HF Signalen.

Das Gerät ermöglicht eine exakte Erfassung von Leistungswerten in RF Systemen. Durch die hohe Messgenauigkeit können auch kleine Leistungsänderungen erkannt werden. Dies ist entscheidend für die Bewertung und Wartung von Kommunikations und Navigationssystemen.

Ein wesentlicher Vorteil des Bird Avionics Power Sensor 5017D AV liegt in seiner schnellen Messfähigkeit. Ergebnisse stehen in kurzer Zeit zur Verfügung und ermöglichen eine effiziente Durchführung von Test- und Kalibrierprozessen.

Typische Anwendungsbereiche sind:

• HF Leistungsanalyse in Avioniksystemen

• Wartung von Kommunikationssystemen

• Kalibrierung von RF Geräten

• Prüfung von Navigationssystemen

Die kompakte Bauform erleichtert die Integration in bestehende Messaufbauten. Gleichzeitig sorgt die robuste Konstruktion für eine zuverlässige Nutzung im Feld.

Der Sensor kann mit verschiedenen Messgeräten kombiniert werden und erweitert deren Funktionalität im Bereich HF Analyse deutlich. Dadurch entsteht ein vielseitiges System für präzise Messaufgaben.

Der Bird Avionics Power Sensor 5017D AV ist eine professionelle Lösung für hochgenaue Leistungsanalysen. Er unterstützt effiziente Wartungsprozesse und sorgt für verlässliche Messergebnisse in der Luftfahrttechnik.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	100 MHz – 1.3 GHz
Messgrössen	True Average Power / Peak Power / Duty Cycle / VSWR / Return Loss / Crest Factor / CCDF
Messbereich	500 mW – 500 W (Avg) / bis 1300 W (Peak)
Genauigkeit	±4 %
VSWR	<1.05:1
Einfügedämpfung	<0.05 dB
Impedanz	50 Ohm
Anschluss	N‑Typ (female)
Schnittstellen	USB / RS‑232 / proprietär
Anwendung	Inline‑RF‑Leistungsmessung für Avionik‑Systeme
