Yokogawa IS8000 Integrierte Software-Plattform

In der modernen Industrie und Forschung ist die effiziente und präzise Datenakquise von entscheidender Bedeutung. Die IS8000 Integrierte Software-Plattform von Yokogawa setzt neue Massstäbe in der Datenaufzeichnung und -analyse. In diesem Artikel präsentieren wir Ihnen eine umfassende Übersicht über die Funktionen, Vorteile und Anwendungen der IS8000-Plattform.

Überblick über die IS8000 Integrierte Software-Plattform

Die IS8000 Software-Plattform ist eine hochentwickelte Lösung zur Datenerfassung, -analyse und -verarbeitung. Sie bietet eine nahtlose Integration mit den ScopeCorders von Yokogawa und anderen Messgeräten, um eine umfassende Datenverwaltung zu ermöglichen.

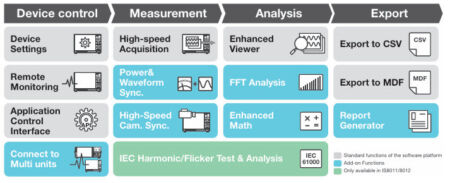

Hauptmerkmale der IS8000

• Multigeräte-Synchronisation: Die IS8000 ermöglicht die gleichzeitige Datenerfassung von mehreren Geräten, wodurch eine präzise und konsistente Datenanalyse gewährleistet wird.
• Erweiterte Analysewerkzeuge: Mit einer Vielzahl von Analysefunktionen können Benutzer komplexe Datenmuster identifizieren und detaillierte Berichte erstellen.
• Benutzerfreundliche Oberfläche: Die intuitive Benutzeroberfläche der IS8000 erleichtert die Bedienung und reduziert die Einarbeitungszeit.

Detaillierte Analyse der IS8000 Funktionen

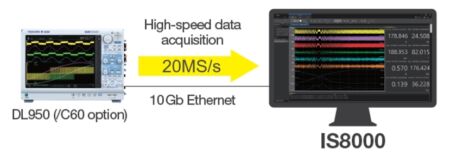

Hochgeschwindigkeits-Datenerfassung bis zu 10 Gb

In Kombination mit der 10 GbE-Option (C60-Option) auf dem DL950 und der IS8000 können bis zu 8 Kanäle von Daten in Echtzeit auf einem PC mit einer Abtastrate von bis zu 20 Millionen Samples pro Sekunde gespeichert werden.*

Längere Aufzeichnungszeiten sind jetzt möglich für Hochgeschwindigkeits-Mehrkanaleingänge wie Gate-Signale und Schaltwellenformen von Mehrphasen-Wechselrichtern.

• Mit einer 1 Gb Ethernet/USB-Verbindung beträgt die maximale Übertragungsrate 6,4 MB/s (200 kS/s × 16 Kanäle).

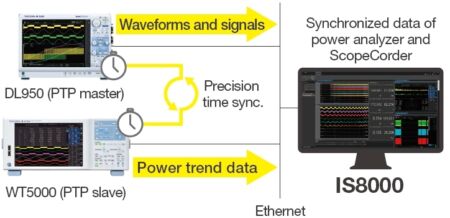

Multi-Einheiten-Überwachung mit Zeitsynchronisation (SY1-Option)

Die IS8000 und die SY1-Option ermöglichen eine genaue Synchronisation von Leistungs- und Wellenformdaten über mehrere Kanäle mit minimalem Fehler. Daten vom WT5000-Leistungsanalysator und dem DL950-ScopeCorder werden mithilfe der IEEE1588-Technologie mit weniger als 10 µs Fehler zeitsynchronisiert.

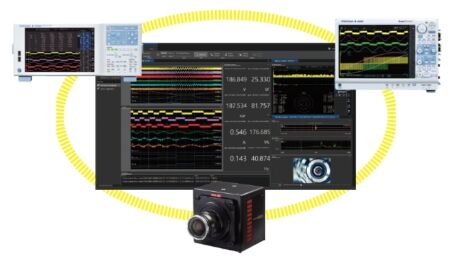

Steuerung und Echtzeit-Fernüberwachung

Die hochpräzisen Leistungsanalysatoren, ScopeCorder und Oszilloskope von YOKOGAWA können aus der Ferne über die IS8000 betrieben, überwacht und konfiguriert werden. Mit zusätzlichen Optionen können auch Hochgeschwindigkeitskameras von Drittanbietern gesteuert werden, was die Bedienung und Verwaltung verschiedener Geräte zur Messung von Leistung, physikalischen Phänomenen, Video- und Steuersignalen erheblich erleichtert.

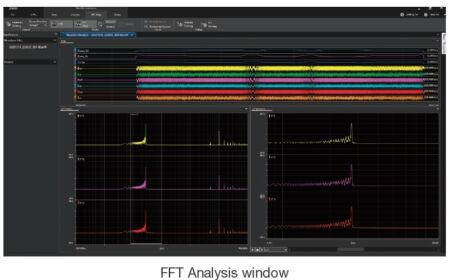

FFT- und Mathe-Funktion (MH1-Option)

Messen Sie bis zu 16 FFT-Prozesse für eine Vielzahl von Analysefunktionen zur automatischen Berechnung von Frequenz- und Integrationswerten sowie zur Filterverarbeitung.

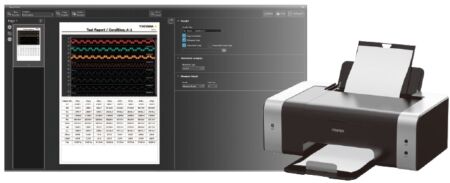

Report Generator (RP1 option)

Benutzerdefinierte Berichte können einfach erstellt werden, indem Messdaten, Wellenformen, Grafiken usw. per Drag-and-Drop auf das Blatt gezogen werden.

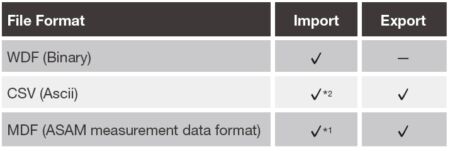

File Import und Export

Die IS8000 unterstützt die Formate Binär, ASCII und MDF, ein sehr gängiges Format in der Automobilindustrie. Leistungs- und Wellenformdaten auf der IS8000 können mit Ihrem Entwicklungssystem oder Drittanbieter-Software geteilt werden.

*1 Der Import von MDF-Dateien, die von anderer Software/Hardware erzeugt wurden, wird in Zukunft unterstützt.
*2 Leistungs-Trenddaten, die von WT5000, WT3000 und der 1800-Serie gespeichert wurden

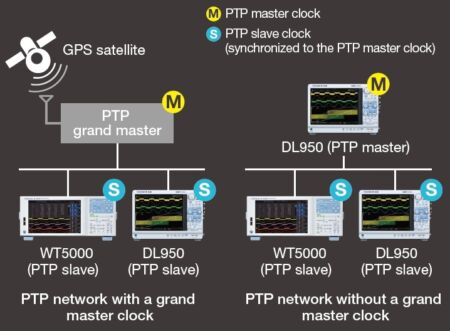

IEEE1588 Precision Time Protocol

IEEE 1588 ist ein Standard für das Precision Time Protocol (PTP), ein Protokoll zur hochpräzisen Zeitsynchronisation von vernetzten Messgeräten und Steuerungssystemen. Der PTP-Grandmaster-Server stellt eine Referenzuhr für jedes Client-Gerät bereit, um eine hochpräzise Uhrensynchronisation zu erreichen. Da der ScopeCorder DL950 die PTP-Master-Funktion besitzt, ist eine hochpräzise Uhrensynchronisation der entsprechenden Geräte im selben Netzwerk auch ohne einen PTP-Grandmaster-Server möglich. Die IS8000 kann zudem die gleichzeitigen Messdaten dieser PTP-synchronisierten Geräte im selben Fenster kombinieren.
