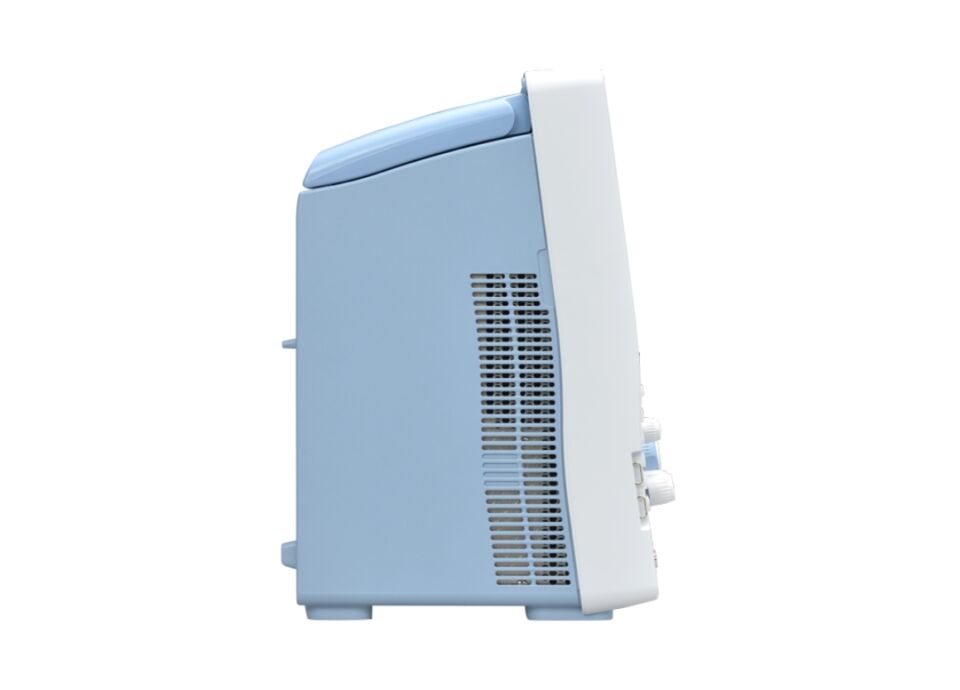

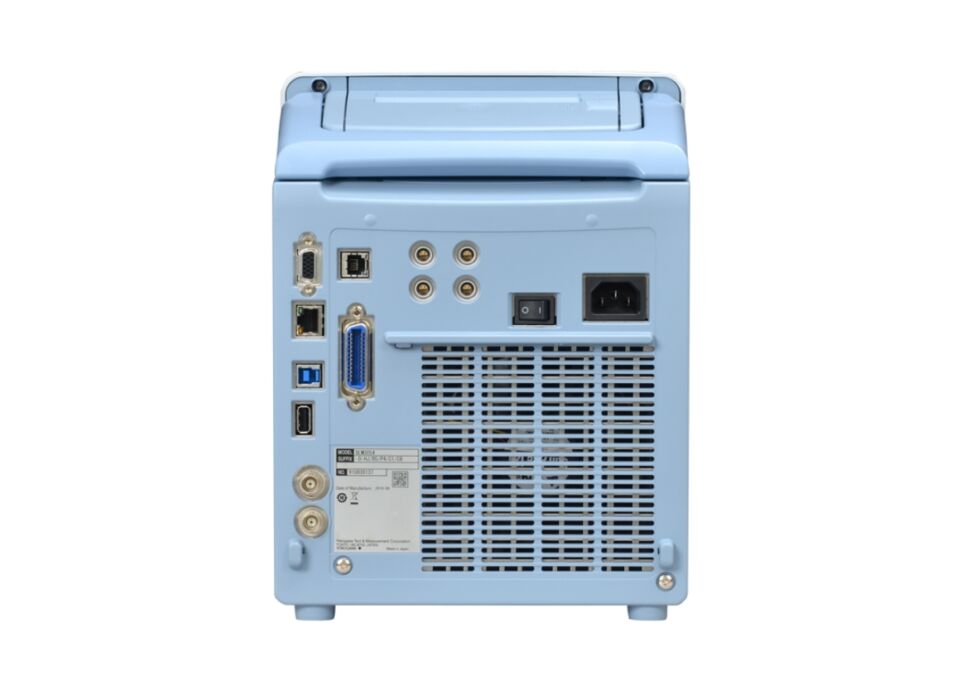

Yokogawa DLM3000 HD Serie

Die Yokogawa DLM3000 HD 350 MHz und DLM3000 HD 500 MHz bieten höchste Präzision und Leistungsfähigkeit für Ihre Messanforderungen. Mit seinem hochauflösenden HD-Bildschirm, einer erweiterten Bandbreite und flexiblen Analysemöglichkeiten ist dieses Oszilloskop das ideale Werkzeug für Ingenieure und Techniker, die an komplexen elektronischen Systemen arbeiten.

Hauptmerkmale

• Hochauflösendes Display: Mit 12,1 Zoll Full-HD-Bildschirm für gestochen scharfe Darstellungen auch bei feinen Signalen.
• Bandbreite bis zu 500 MHz: Erfasst und analysiert Signale mit hoher Präzision.
• 8 Kanäle (4 analoge + 4 digitale): Ideal für Mixed-Signal-Analyse, um sowohl analoge als auch digitale Signale in Echtzeit zu beobachten.
• Bis zu 500 MS/s Abtastrate: Sorgt für eine exakte Erfassung selbst schnellster Signaländerungen.
• 24 Mpts Speichertiefe pro Kanal: Große Speichertiefe für langfristige Aufzeichnungen ohne Datenverlust.
• Intuitive Benutzeroberfläche: Einfach zu bedienende, anpassbare Benutzeroberfläche, die für effiziente Arbeitsabläufe sorgt.
• Erweiterte Trigger- und Analysefunktionen: Inklusive Protokollanalyse für I2C, SPI, CAN, LIN, FlexRay, UART und mehr.

Anwendungen

• Entwickeln und Testen von digitalen Schaltungen und Systemen.
• Signalanalyse in der Automobilindustrie, für Industrieelektronik und Telekommunikation.
• Mixed-Signal-Debugging für hochkomplexe Systeme.

Technische Spezifikationen des Yokogawa DLM3000 HD

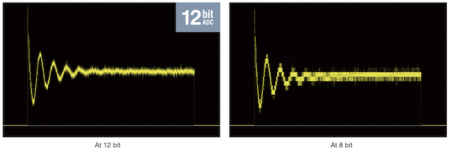

12- bis 16-Bit hohe Auflösung
Im Vergleich zu traditionellen 8-Bit-Oszilloskopen bietet das DLM3000HD eine durchgängige vertikale Auflösung von 12 Bit. Mit seiner hochauflösenden Darstellung verbessert sich die Auflösung auf bis zu 16 Bit, was 16-mal mehr Details im Vergleich zu bestehenden hochauflösenden Oszilloskopen bietet. Der Hochauflösungsmodus ermöglicht eine präzise Messung von Ereignissen wie Ringen und Überschwingen mit beeindruckender Genauigkeit.

Multikanalmessung bis zu acht Kanälen

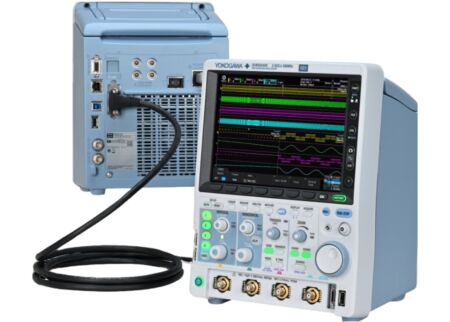

Ein einzelnes DLM3000HD kann bis zu vier Kanäle gleichzeitig messen. Durch das Verbinden von zwei Geräten kann die synchronisierte Messung auf bis zu acht Kanäle erweitert werden, um Bewertungen über einen einzigen Test zu ermöglichen.

Breitbandmessung
Momentane Phänomene wie Überschwingen beim Anstieg eines Hochgeschwindigkeits-Wechselrichters können mit herkömmlichen Oszilloskopen mit geringer Bandbreite nicht verifiziert werden. Das DLM3000HD kombiniert eine Bandbreite von bis zu 500 MHz mit einer Abtastrate von bis zu 2,5 GS/s.

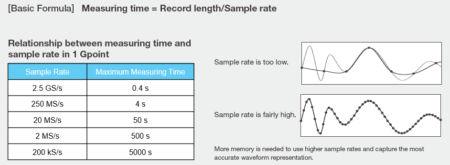

Bis zu 2,5 GS/s (Vier Kanäle gleichzeitig), bis zu 1 G Punkte Speicher
Das DLM3000HD verfügt über einen Speicher, der bis zu 1 G Punkte (nur ungerade Kanäle) in einer einzelnen Wellenform erfassen kann, sowie bis zu 125 M Punkte in einer wiederholenden Wellenformakquisition, um Langzeitmessungen ohne Reduzierung der Abtastrate zu ermöglichen.

Intuitiver und hochreaktiver Touchscreen
Der 8,4-Zoll-Touchscreen ist intuitiv und hochreaktiv, was hilfreich ist, um analoge Signale detailliert zu beobachten und Informationen für das Debugging anzuzeigen, wie z.B. Parameter, Zoom, XY-Darstellung und FFT-Analyseergebnisse.

Schneller Start
Das DLM3000HD benötigt nur zwölf Sekunden, um von ausgeschaltet zu einer Wellenformdarstellung zu starten, was einen schnelleren Einstieg in Projekte ermöglicht.

Verbindung mit einem PC
Für die Analyse ist es oft effektiver und effizienter, einen PC aufgrund seiner hohen CPU-Verarbeitungsleistung zu nutzen. Dies kann mit dem DLM3000HD durch die Integration mit der IS8000 Integrated Test and Measurement Software Plattform erreicht werden, die mehrere Wellenformen und Leistungsmessungen sowie leistungsstarke Analysefähigkeiten bietet.

Leistungsstarke Software & Optionen

Die DLM3000 HD Serie ist mit leistungsstarker Software ausgestattet, die eine detaillierte Analyse und Berichterstellung ermöglicht. Durch optionale Softwarepakete und Hardwareerweiterungen lässt sich das Oszilloskop für spezifische Messanforderungen erweitern.

• MATLAB-Unterstützung: Integration mit MATLAB zur weiteren Signalanalyse und Verarbeitung.
• Erweiterte FFT-Analyse: Für die Frequenzanalyse von Signalen.
• Schnelle Datenexporte: Direkte Übertragung von Messdaten an PC oder Netzwerklaufwerke.
