York YRS05

Ideale Referenzquelle zur Überprüfung und Validierung von geleiteten und abgestrahlten Messsystemen sowie zur Untersuchung und Charakterisierung von Messumgebungen wie voll- oder halbanekoischen Kammern und offenen Testgeländen.

Der YRS05 ist eine der neuesten Produktlinien für Rausch und Kammreferenzquellen und baut auf mehr als 30 Jahren Erfahrung von Eurofins E&E UK in der Herstellung hochwertiger Signalreferenzquellen für EMV-Prüflabore auf.

Der YRS05 kann Ausgangssignale von 25 Hz bis 6 GHz erzeugen und vereint sowohl Rausch- als auch Kammfunktionen in einem einzigen Gerät. Der YRS05 wird batteriebetrieben für den autonomen Betrieb ohne zusätzliche Stromkabel und verfügt über zwei 50 Ω N-Typ-Ausgangsanschlüsse für die direkte Verbindung mit geleiteten Messsystemen.

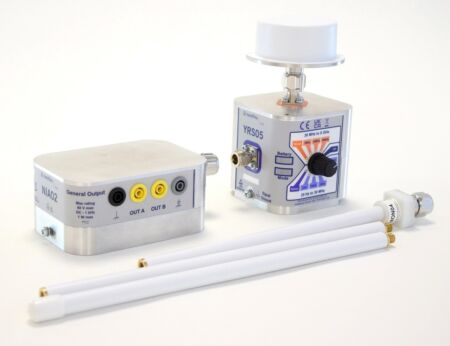

Für geleitete Emissionsprüfsysteme ist der optionale NIA02 ein direkter Koppeladapter, der einen IEC 320-Eingang für einphasige LISN und eine Auswahl von 4 mm-Anschlüssen für allgemeine Testanwendungen bietet.

Eine konfigurierbare Monopolantenne und eine Monoconantenne sind ebenfalls erhältlich, so dass der YRS05 als eigenständige Referenzstrahlungsquelle in einer elektromagnetischen Testumgebung oder in einem abgestrahlten Emissionsprüfsystem wie einem voll- oder halbanekoischen Raum eingesetzt werden kann.

Der YRS05 ist kompakt, mit seiner geringen Grösse und Form, die darauf ausgelegt ist, ein gleichmässiges abgestrahltes Feld zu erzeugen.

Anwendungen

1. Validierung und Verifizierung von geleiteten und abgestrahlten Messsystemen
2. Untersuchung und Charakterisierung verschiedener Messumgebungen wie voll- oder halbschalgedämpfte Kammern und offenen Testgeländen
3. Bewertung von Komponentenmontageeigenschaften wie Filterverlust, Verstärkung und Bandbreite
4. Vorabprüfungen von Spektrumanalysatoren, Antennen, Empfängern, und Kabeln
5. Interlabor- und Proficiency-Testprogramme

Referenzquelle für:

• Regelmässige Vorprüfungen, wie sie zur Erfüllung der Anforderungen von Akkreditierungsbehörden und Standards wie ISO 17025, DEF STAN 59-411 erforderlich sind
• Vergleiche zwischen Teststandorten
• Langzeitüberwachung der Leistung
• Untersuchung des Verhaltens von abgeschirmten Räumen
  Verlustmessungen von Kabeln

Merkmale YRS05

• Ausgang von 25 Hz bis 6 GHz
• Anwendungen in einem breiten Spektrum von Verwendungen
• Stabiler Ausgang
• Wiederholbare Messungen
• Wählbarer Rausch- oder Kamm-Ausgang
• Flexibilität in einer Vielzahl von Anwendungen
• Kompakt und tragbar - 85 x 85 x 85 mm, 0,8 kg
• Batterie-Stromversorgung
• Keine Auswirkungen von Stromkabeln auf Messungen

Spezifikationen und Kits

siehe Downloads
