York YRS04

Der YRS04 York Reference Source - 1 kHz bis 1 GHz ist die ideale Referenzquelle für die Überprüfung und Validierung von durchgeführten und abgestrahlten Messsystemen sowie für die Untersuchung und Charakterisierung von Messumgebungen wie voll- oder halbanechoischen Kammern und offenen Testgeländen.

Der YRS04 ist eine der neuesten Linien von Rausch- und Kamm-Referenzquellen von Eurofins E&E UK und baut auf mehr als 30 Jahren Erfahrung in der Herstellung hochwertiger Signalreferenzquellen für EMV-Testlabore auf.

Der YRS04 kann Ausgangssignale von 1 kHz bis 1 GHz erzeugen und kombiniert sowohl Rausch- als auch Kamm-Signal-Fähigkeiten in einem einzigen Gerät. Der YRS04 wird batteriebetrieben für den eigenständigen Betrieb ohne zusätzliche Stromkabel und verfügt über zwei 50-Ω-N-Typ-Ausgangsanschlüsse für die direkte Verbindung zu durchgeführten Messsystemen.

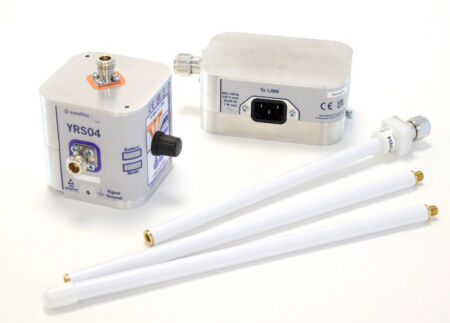

Für durchgeführte Emissions-Testsysteme ist der optionale NIA02 ein direkter Koppleradapter, der eine IEC-320-Einlassbuchse für einphasige LISNs und eine Auswahl an 4-mm-Verbindungen für allgemeine Testanwendungen bietet.

Eine konfigurierbare Monopolantenne ist verfügbar, die es dem YRS04 ermöglicht, als eigenständige Referenzstrahlungsquelle in einer elektromagnetischen Testumgebung oder einem abgestrahlten Emissions-Testsystem wie einem voll- oder halbanechoischen Raum verwendet zu werden.

Der YRS04 ist kompakt, mit seiner geringen Grösse und Form, die darauf ausgelegt ist, ein gleichmässiges abgestrahltes Feld zu erzeugen.

Anwendungen

1. Validierung und Verifizierung von durchgeführten und abgestrahlten Messsystemen
2. Untersuchung und Charakterisierung verschiedener Messumgebungen wie voll- oder halbanechoischen Kammern, offenen Testgeländen
3. Bewertung von Baugruppenmerkmalen wie Filterdämpfung, Verstärkung und Bandbreite
4. Vorabprüfungen von Spektrumanalysatoren, Empfängern, Antennen und Kabeln
5. Interlabor- und Proficiency-Testprogramme

Referenzquelle für:

• Regelmässige Vorabprüfungen, wie von Akkreditierungsbehörden und Standards wie ISO 17025, DEF STAN 59-411 gefordert
• Vergleiche zwischen Teststandorten
• Langzeit-Leistungsüberwachung
• Untersuchung des Verhaltens abgeschirmter Räume
• Kabeldämpfungsmessungen

Merkmale YRS04

• Ausgang von 1 kHz bis 1 GHz
• Anwendungen in einem breiten Spektrum von Verwendungen
• Stabiler Ausgang
• Wiederholbare Messungen
• Wählbarer Rausch- oder Kamm-Ausgang
• Flexibilität in einer Vielzahl von Anwendungen
• Kompakt und tragbar - 85 x 85 x 85 mm, 0,8 kg
• Batterie-Stromversorgung
• Keine Auswirkungen von Stromkabeln auf Messungen

Spezifikationen und Kits

siehe Downloads
