Von der Entwicklung bis zur Zertifizierung
EMV Messgeräte und EMV Messtechnik
Kosten einsparen durch Inhouse-EMV-Testing
Inhouse-EMV-Tests ermöglichen es Unternehmen, Entwicklungszeiten zu verkürzen, externe Prüfkosten zu reduzieren und EMV-Probleme frühzeitig zu erkennen. Wer erst am Ende des Entwicklungsprozesses korrigiert, riskiert nicht nur hohe Mehrkosten, sondern auch massive Projektverzögerungen. Emitec Messtechnik AG gilt als Pionier der entwicklungsbegleitenden EMV-Messtechnik. Besonders bekannt sind wir für unsere zangenbasierte EMV-Messmethodik. Insbesondere mit der MDS21 und dem EM101, für feldbasierte Emissions und Immunitätsmessungen während der gesamten Entwicklungsphase.
Unsere bewährte EMV-Strategie kombiniert entwicklungsbegleitendes Inhouse-Testing mit abschliessenden Normmessungen bei unseren EMV-zertifizierten Partnern. Diese Kombination erhöht die Entwicklungssicherheit und senkt die Gesamtkosten nachhaltig.
Unser umfassendes Testgeräte-Sortiment von ESD-Pistolen über Prüfgeneratoren, Verstärker, Antennen und Messempfänger bis hin zu Zellen und Hallen deckt sämtliche EMV-Testanforderungen ab. Die optimale Lösung für Ihr Projekt erarbeiten wir gemeinsam mit Ihnen. Strukturiert anhand unserer EMV-Testgeräte-Matrix, die alle vier Produktbereiche übersichtlich zusammenführt.
Leitungsgebundene Immunität:
Die leitungsgebundene Immunität beschreibt die Fähigkeit elektronischer Systeme, Störungen zu widerstehen, die über Netz- und Signalleitungen eingekoppelt werden.
Zur Lösung
Leitungsgebundene Emission: Die leitungsgebundene Emission umfasst störende Spannungen und Ströme, die ein Gerät über Netz- oder Signalleitungen abgibt.
Zur Lösung
Feldgebundene Immunität:
Die feldgebundene Immunität beschreibt die Widerstandsfähigkeit elektronischer Systeme gegenüber hochfrequenten elektromagnetischen Feldern.
Zur Lösung
Feldgebundene Emission: Die feldgebundene Emission beschreibt elektromagnetische Felder, die ein Gerät in seine Umgebung abstrahlt. -> Zur Lösung.
Zur Lösung
Leitungsgebundene Immunität

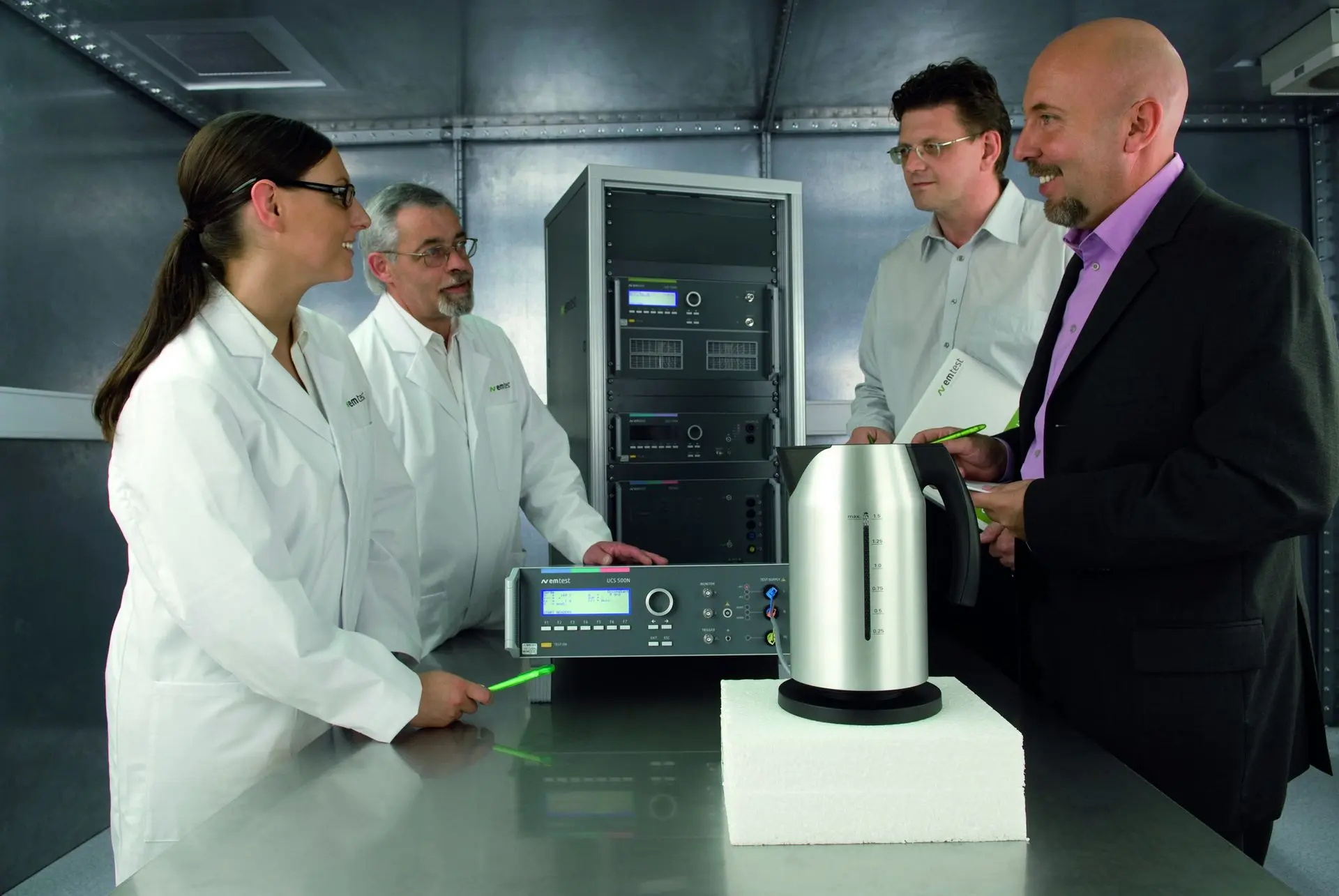

Beschreibt die Fähigkeit elektronischer Systeme, Störungen zu widerstehen, die über Netz- und Signalleitungen eingekoppelt werden. Unsere Testgeräte erzeugen definierte Störsignale, um das Verhalten des Prüflings unter normgerechten und realen Bedingungen zu bewerten.
Eignung Inhouse-Testing, für kleine Prüflinge:
Eignung Inhouse-Testing, für grosse Prüflinge:
Feldgebundene Immunität

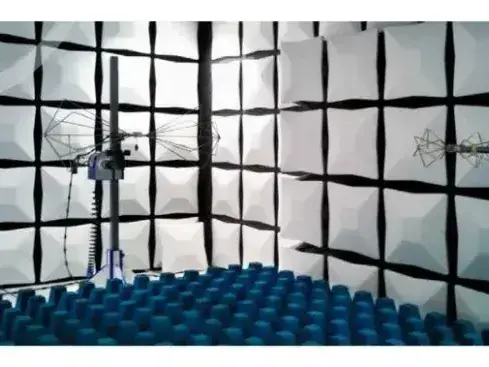

Beschreibt die Widerstandsfähigkeit elektronischer Systeme gegenüber hochfrequenten elektromagnetischen Feldern. Unsere Prüfgeräte erzeugen genormte Feldstärken (V/M) für die geforderten Frequenzbereiche, um realistische Einstrahlbedingungen nachzubilden.
Eignung Inhouse-Testing (Zelle oder mit EM101)
für kleine Prüflinge:
Eignung Inhouse-Testing (Halle), für grosse Prüflinge:
Leitungsgebundene Emission

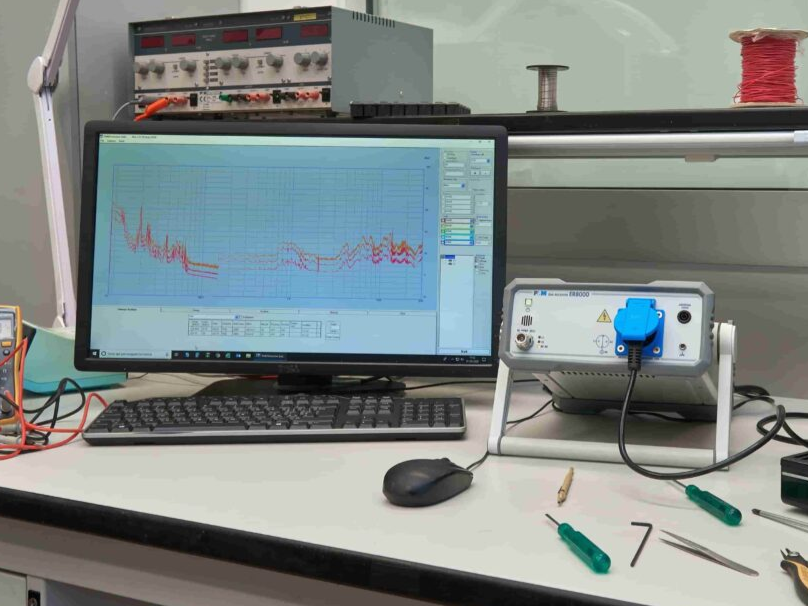

Umfasst störende Spannungen und Ströme, die ein Gerät über Netz- oder Signalleitungen abgibt. Einfach zu messen mit EMV-Messempfänger und entsprechender Netznachbildung (LISN)
Eignung Inhouse-Testing, für kleine Prüflinge:
Eignung Inhouse-Testing, für grosse Prüflinge:
Feldgebundene Emission

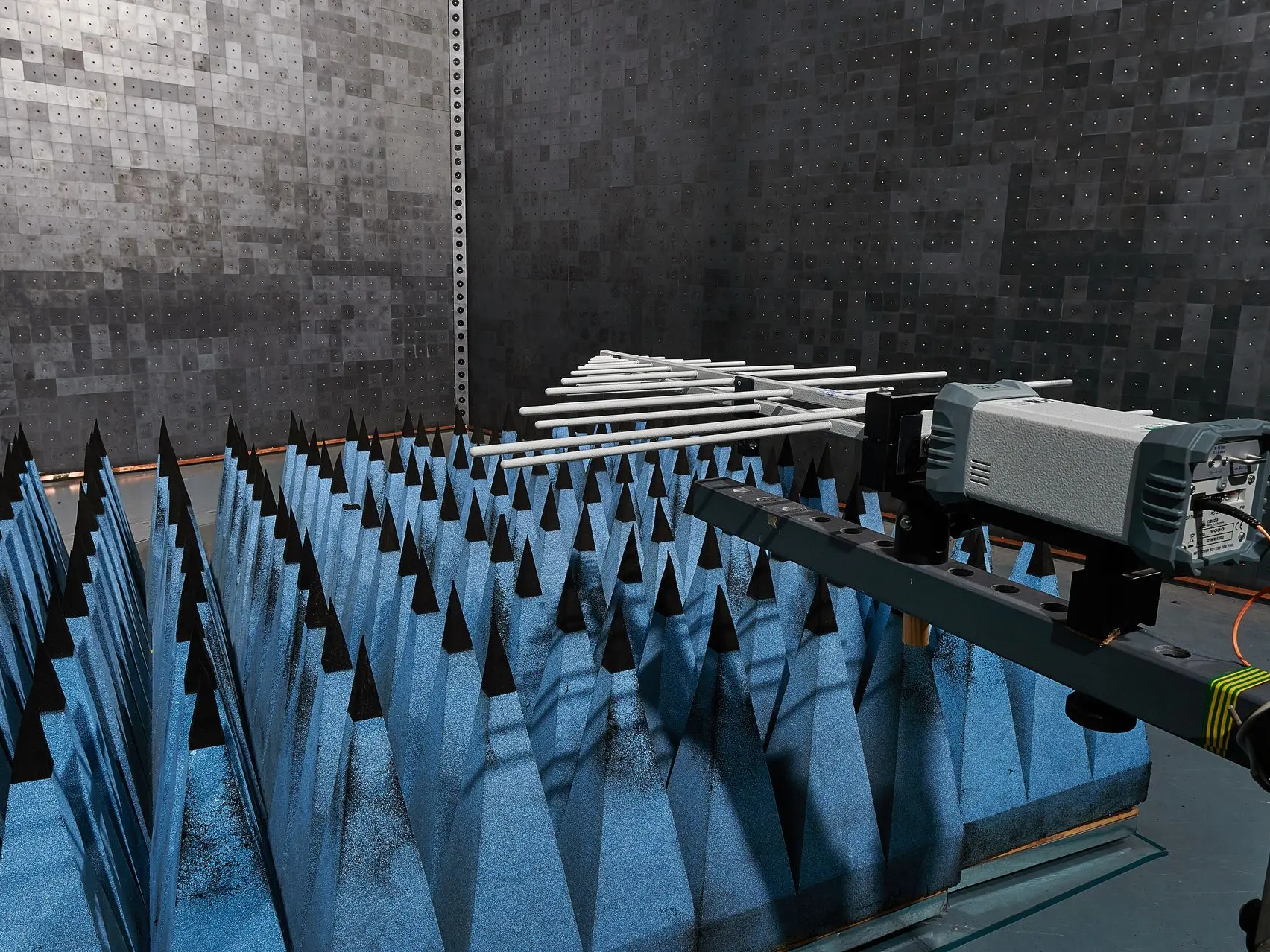

Beschreibt elektromagnetische Felder, die ein Gerät in seine Umgebung abstrahlt. Messsysteme mit Antennen oder der MDS-Zange und geeignetem Messraum oder EMV Halle/Zelle.
Eignung Inhouse-Testing (Zelle oder mit MDS21) für kleine Prüflinge:
Eignung Inhouse-Testing (Halle), für grosse Prüflinge:
Spezialisierte EMV Messsysteme & Messgeräte
EMV-Messtechnik für den Automobilbereich
Für die Sicherstellung der EMV-Störfestigkeit von Fahrzeugkomponenten helfen spezialisierte Tests dabei sicherzustellen, dass alle elektrischen und elektronischen Systeme störungsfrei funktionieren und in komplexen elektromagnetischen Umgebungen keine unerwünschten Interferenzen verursachen.
EMV-Testsysteme für Fahrzeuge umfassen:
- Störgeneratoren für Normenspezische Transienten & Spannungsschwankungen
- Batterie-Simulatoren
- Antennen, Leistungsverstärker
- EMV-Hallen
- spezialisierte Software zur Durchführung und Auswertung der Tests.
Schulungen und Beratung durch Emitec Industrial
Emitec Industrial schult Sie mit bald über 40 Jahren Erfahrung und langjähriger Partnerschaft mit Herstellern wie Albatross, Narda, Raditeq, Laplace und Ametek für Ihre eigenständige Inhouse EMV-Messtechnik im Umgang mit EMV-Messgeräten.
- Unsere erfahrenen und ausgebildeten Trainer schulen Sie umfassend im Umgang mit unseren EMV-Messgeräten.
- Wir unterstützen Sie bei der Auswahl und Anwendung der passenden Komponenten.
- Wir zeigen Ihnen Techniken zum EMV Gerechten Design von Geräten und Kabeln.
- Unsere Schulungen beinhalten praktische Übungen, in denen Sie das Gelernte direkt an Ihrem Projekt anwenden.
- Wir stehen Ihnen auch nach dem Kauf für Fragen und zu Schulungszwecken zur Verfügung.
Das EMV-Poster von Emitec

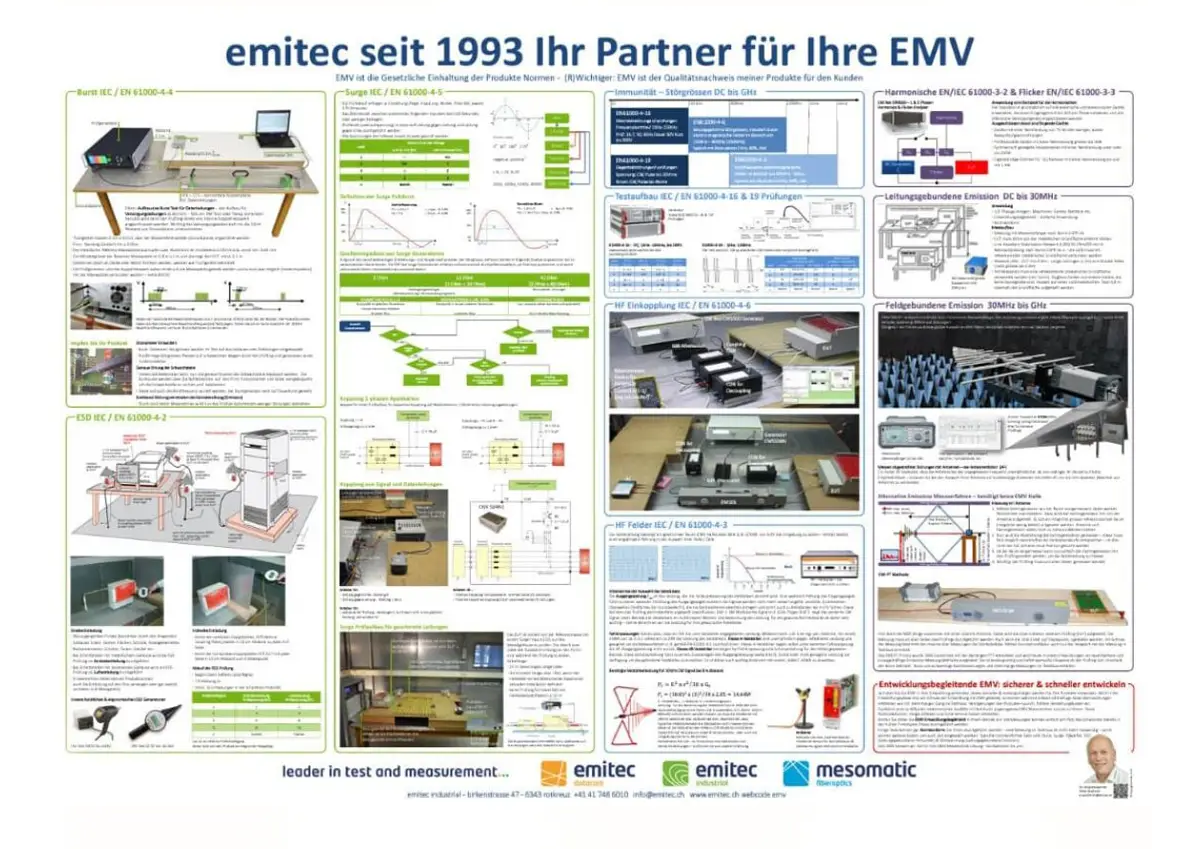

Das Emitec EMV-Poster leitet Sie bei den wichtigsten EMV-Prüfungen an. Bestellen Sie Ihr EMV-Poster in der Grösse A0 und bleiben Sie informiert über den Aufbau und Ablauf der gängigsten EMV-Prüfungen und -Tests.
Es dient zur Anleitung für aussagekräftige entwicklungsbegleitende EMV-Tests und einer Orientierung über notwendige EMV-Tests und -Messungen im EMV-Labor bzw. Testhaus.
- Burst-Test – IEC / EN 61000-4-4
- Harmonische Messung – IEC / EN 61000-3-2
- Surge-Test – IEC / EN 61000-4-5
- Flicker-Messung – IEC / EN 61000-3-3
- ESD-Prüfung – IEC / EN 61000-4-3
- Leitungsgebundene Emission – DC bis 30 MHz (EN 55011, EN 55022)
- Immunitäts-Test – Störgrössen von DC bis mehrere GHz
- Feldgebundene Emission – 30 MHz bis mehrere GHz
- EH-Einkopplung – IEC / EN 61000-4-6
- Alternatives Emissions-Messverfahren – benötigt keine EMV-Halle
- HF-Felder – IEC / EN 61000-4-3
Unsere Bestseller

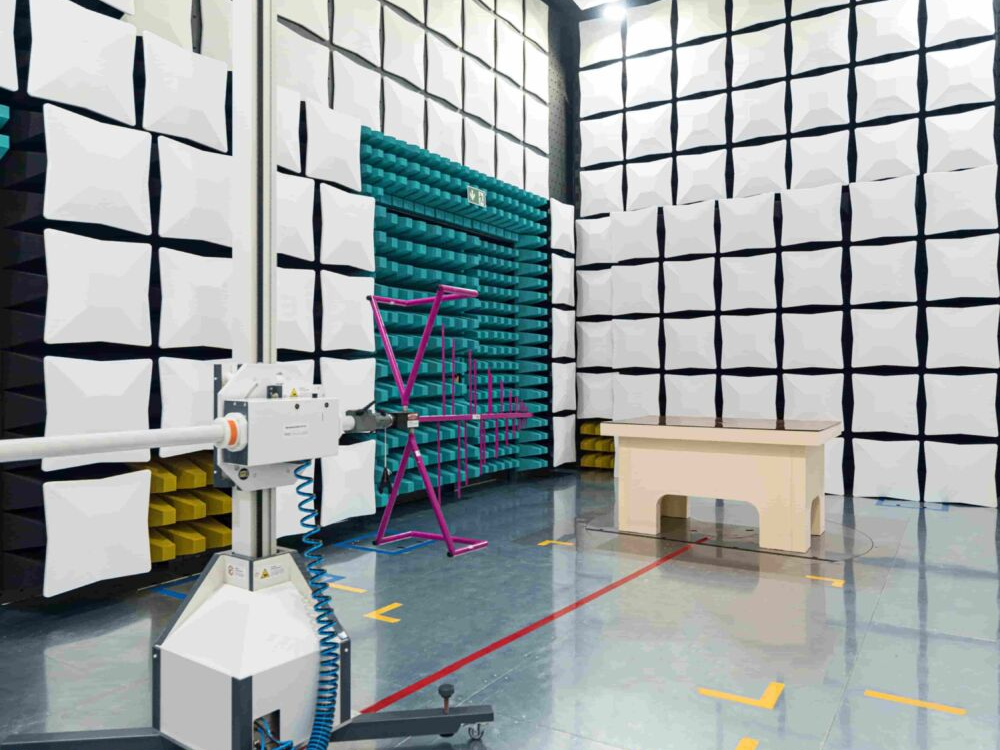

EMV-Räume / EMV-Kammern
Albatross Projects
ESD Simulator
EM Test Dito
EM Test Dito
Zu allen Produkten
EMV Messtechnik
EMV Messtechnik
Häufig gestellte Fragen
Zu EMV-Lösungen
EMV beschreibt die Fähigkeit elektrischer Geräte und Anlagen, störungsfrei zu arbeiten, ohne selbst elektromagnetische Störungen zu verursachen.
Sie verhindern Fehlfunktionen, Datenfehler, Produktionsunterbrüche und stellen sicher, dass gesetzliche Vorgaben erfüllt werden.
Ja, viele Lösungen sind modular und lassen sich problemlos in vorhandene Test- und Monitoringumgebungen einbinden.
Typische Komponenten sind breitbandige Feldsonden, Spektrumanalysatoren, Störfestigkeitsgeneratoren, Antennen und Analyse‑Software.
Generell benötigt eine GTEM-Zelle einen relativ grossen Abstand zwischen Septum (Leiterplatte) und dem Boden der Zelle, während der Abstand zwischen Septum und der Zellen Decke deutlich kleiner ist. Dadurch ist der tatsächlich nutzbare Abstand zwischen Septum und EUT (Equipment Under Test) bei einer gegebenen Gesamthöhe der Zelle begrenzt.
Dieser Abstand ist jedoch entscheidend für die erreichbare Feldstärke, da die Feldstärke (V/m) mit zunehmendem Abstand vom Septum abnimmt. Ein grösserer Abstand zwischen Septum und EUT führt daher zu einem höheren Leistungsbedarf der HF-Quelle, um die gewünschte Feldstärke zu erzeugen.
|
|

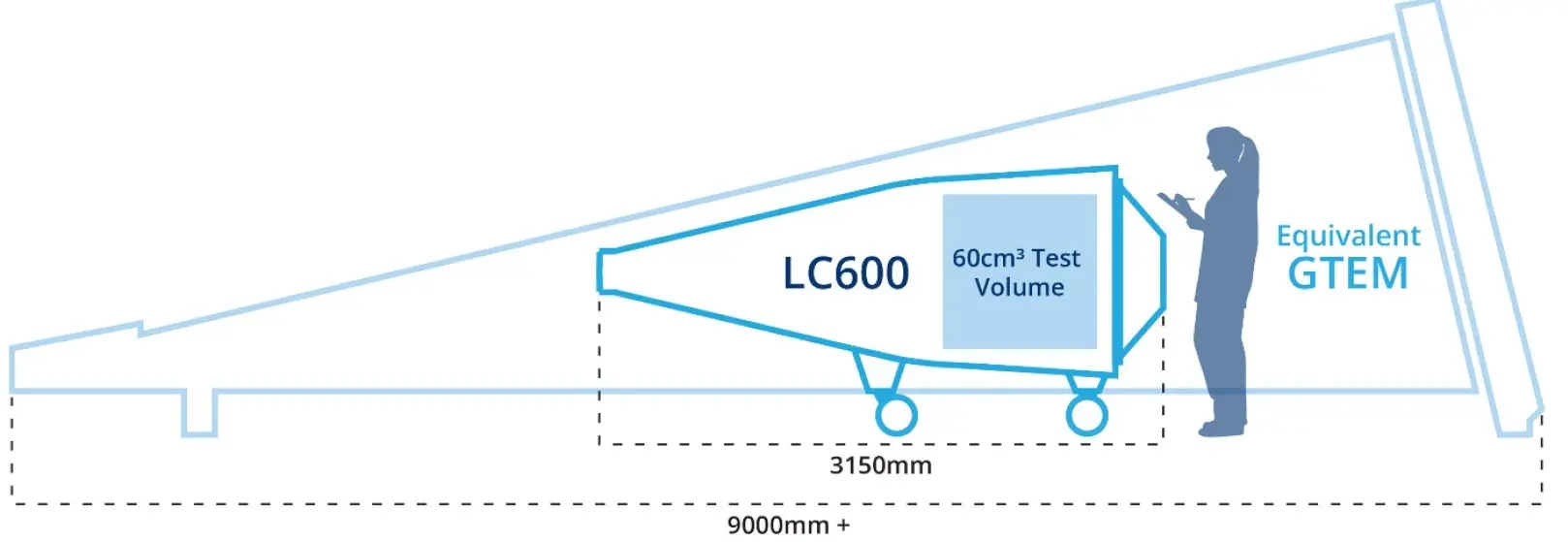

Durch das Doppel-Septum-Konzept der Laplace-Zelle wird eine deutlich homogenere Feldverteilung erreicht. Dadurch kann die Zelle insgesamt kompakter ausgeführt werden und dennoch die gewünschte Feldstärke bei geringerer eingespeister HF-Leistung realisieren. Man sieht dies deutlich in der beigefügten Veranschaulichung.
Wirkung des Doppel-Septums
Die zwei Leiterplatten erzeugen ein symmetrischeres elektrisches Feld im Prüfraum. Dadurch ergeben sich mehrere Vorteile:
- Homogenere Feldverteilung im Testvolumen
- Geringerer Abstand zwischen Feldquelle und EUT
- Höhere Feldstärken bei geringerer HF-Leistung
- Kompaktere Zellgeometrie
Physikalischer Hintergrund
Bei einer klassischen GTEM-Zelle wird das Feld zwischen Septum und Boden aufgebaut. Dadurch wächst der Abstand zum EUT relativ schnell, wenn das EUT höher wird.
Beim Doppel-Septum entsteht das Feld zwischen zwei Leitern, wodurch:
- das EUT näher an der Feldquelle liegt
- der effektive Feldabstand kleiner wird
weniger eingespeiste Leistung benötigt wird, um dieselbe Feldstärke (V/m) zu erreichen.
Automatisierung, Energieversorgung, Transportwesen, Maschinenbau, Medizintechnik, Kommunikationssysteme und alle Bereiche mit empfindlicher Elektronik.
