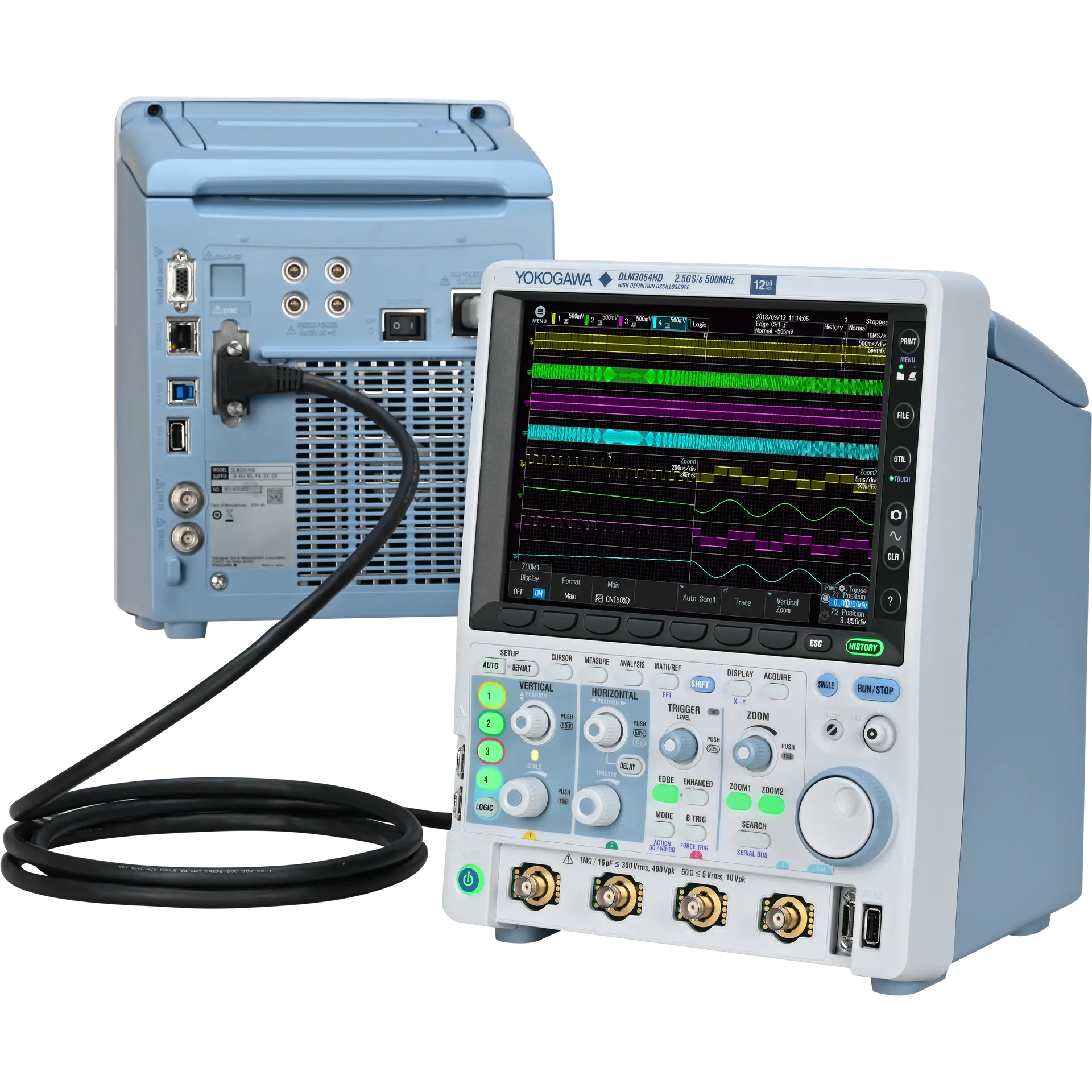

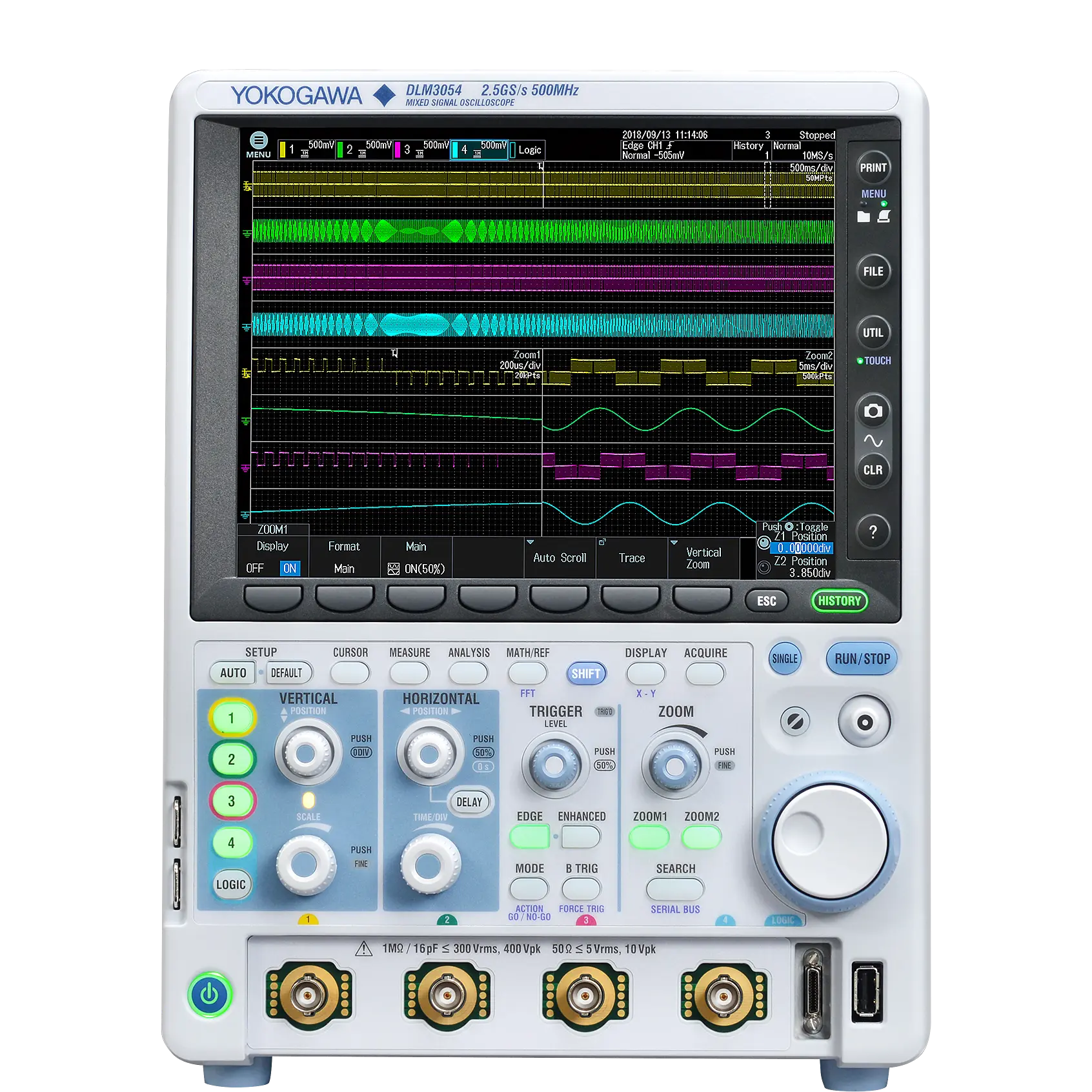

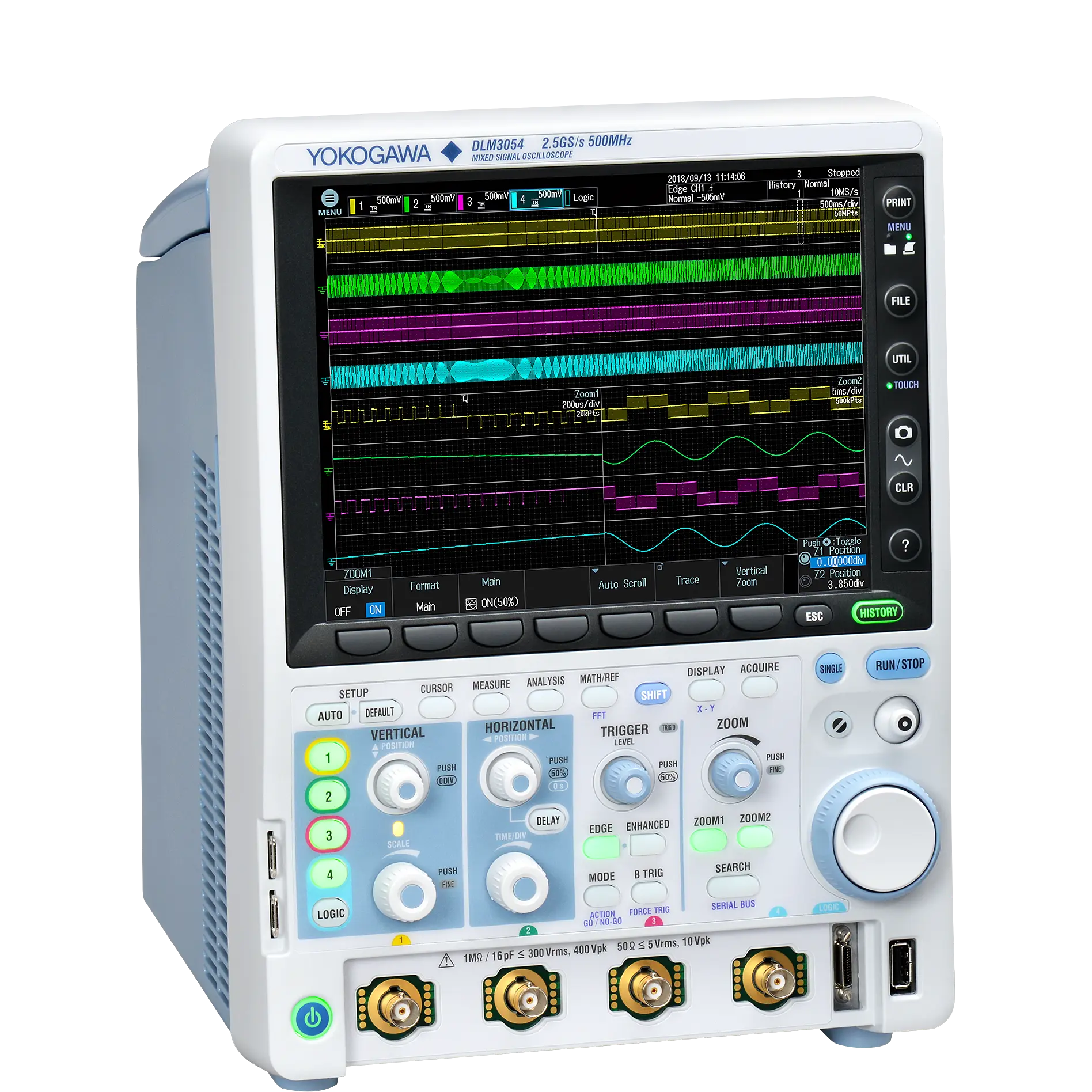

Yokogawa DLM3000 HD Serie

High Definition Mixed-Signal-Oszilloskop

Das Yokogawa DLM3000 HD bietet hochauflösende Signalerfassung mit verbesserter vertikaler Genauigkeit und ermöglicht präzise Analyse kleinster Signalveränderungen in anspruchsvollen Anwendungen der Leistungselektronik und Messtechnik.

Technische Highlights

350 MHz oder 500 MHz, bis 2.5 GS/s Abtastrate
12‑Bit native Auflösung (bis 16‑Bit im High‑Resolution‑Modus), bis 1 GPoint Speicher
4 analoge + bis 8 digitale Logikkanäle

User Highlights

✓ 16‑fach höhere Detailauflösung als klassische 8‑Bit‑Oszilloskope
✓ Effizientes Debugging
✓ Bedienkomfort & Robustheit

Auf Anfrage

Anwendungsgebiete:

Elektrotechnik und Elektronik
Energietechnik
Prüfstände und Testsysteme
Forschung und Entwicklung
Industrie und Maschinenbau

Das Yokogawa DLM3000 HD ist ein hochauflösendes Oszilloskop, das speziell für präzise Messaufgaben mit höchsten Anforderungen an Signalgenauigkeit entwickelt wurde. Es erweitert die Funktionalität der bewährten DLM3000 Plattform um eine deutlich verbesserte vertikale Auflösung.

Diese erhöhte Auflösung ermöglicht es, kleinste Signalveränderungen zuverlässig sichtbar zu machen. Insbesondere in der Leistungselektronik und bei empfindlichen Messaufgaben ist dies entscheidend, da selbst minimale Abweichungen grosse Auswirkungen auf das Gesamtsystem haben können. Das Yokogawa DLM3000 HD liefert hierfür eine stabile und detaillierte Datenbasis.

Die Kombination aus hoher Abtastrate und grosser Speichertiefe erlaubt sowohl die Analyse schneller Transienten als auch die Beobachtung längerer Signalverläufe. Dadurch können komplexe Zusammenhänge präzise erfasst und umfassend ausgewertet werden.

Das Gerät unterstützt eine flexible Signalaufnahme mit mehreren Kanälen für analoge und digitale Signale. Dies ermöglicht eine ganzheitliche Analyse komplexer Systeme und deren Wechselwirkungen. Erweiterte Trigger- und Analysefunktionen sorgen dafür, dass relevante Ereignisse gezielt identifiziert werden können.

Typische Einsatzbereiche sind:

Analyse von Leistungselektronik und Stromversorgungen
Entwicklung hochpräziser elektronischer Systeme
Untersuchung kleiner Signalschwankungen
Forschung und anspruchsvolle Laboranwendungen

Die Bedienoberfläche des Yokogawa DLM3000 HD ist intuitiv gestaltet und erlaubt eine effiziente Umsetzung von Messaufgaben. Gleichzeitig stehen umfangreiche Werkzeuge für tiefgehende Analysen zur Verfügung.

Mit seiner hohen Auflösung und zuverlässigen Signalverarbeitung ist das Yokogawa DLM3000 HD eine ideale Lösung für Anwendungen, bei denen maximale Präzision und Detailgenauigkeit im Fokus stehen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Produkttyp	Digitales Speicheroszilloskop (High-Definition Serie)
Kanäle	2 bis 4 Kanäle
Bandbreite	bis 500 MHz Bandbreite modellabhängig
Abtastrate	bis 2.5 GS/s Abtastrate modellabhängig
Auflösung	12-bit vertikale Auflösung (HD Mode)
Speichertiefe	tiefe Speichertiefe bis mehrere 100 Mpts
Eingangsspannung	bis ±400 V Eingang (mit Tastkopf höher)
Triggerfunktionen	erweiterte Triggerfunktionen (Edge/Pulse/Serial/Logic)

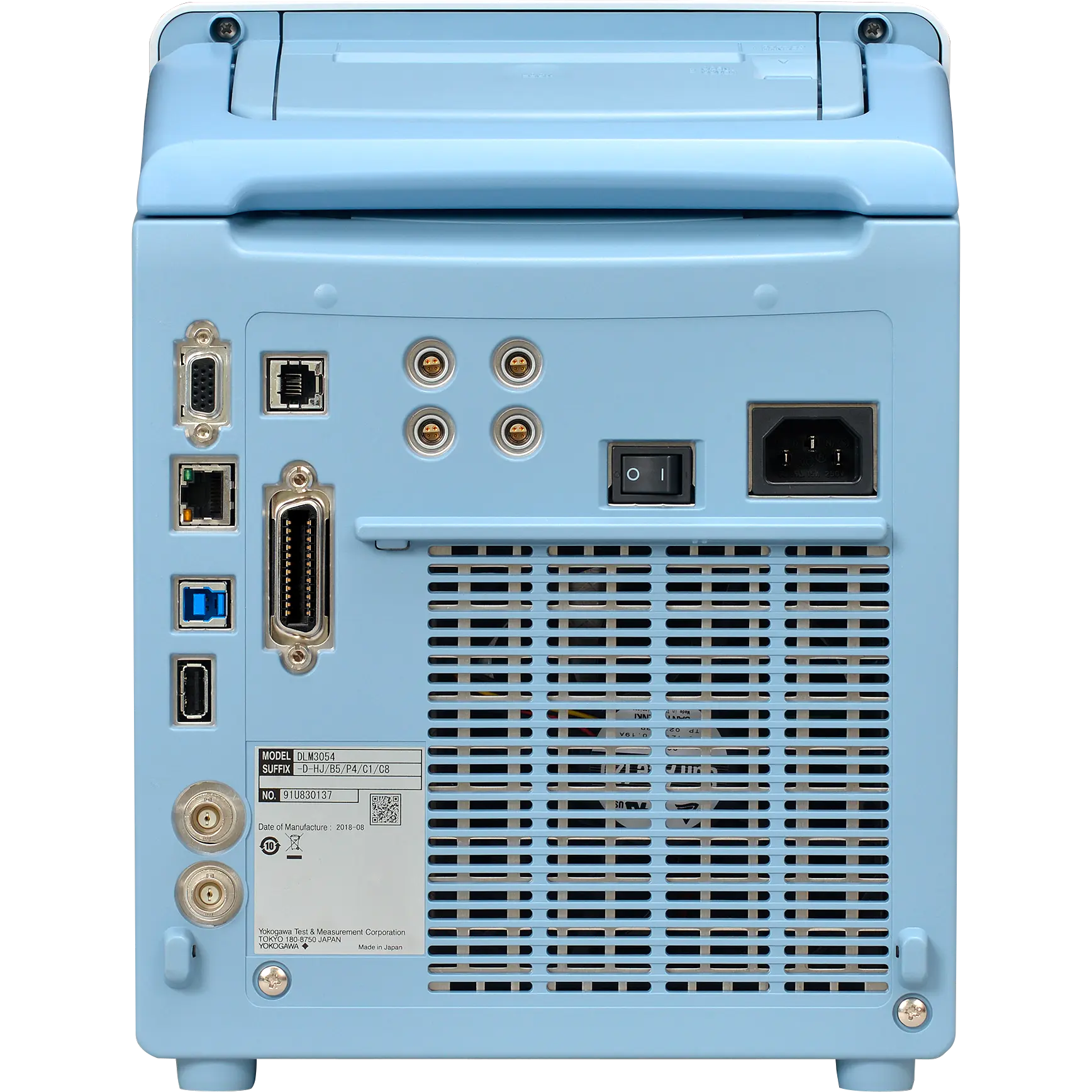

Schnittstellen	USB/LAN/HDMI optional GPIB
Anwendung	Leistungselektronik / Embedded Design / Automotive und F&E Signalanalyse
