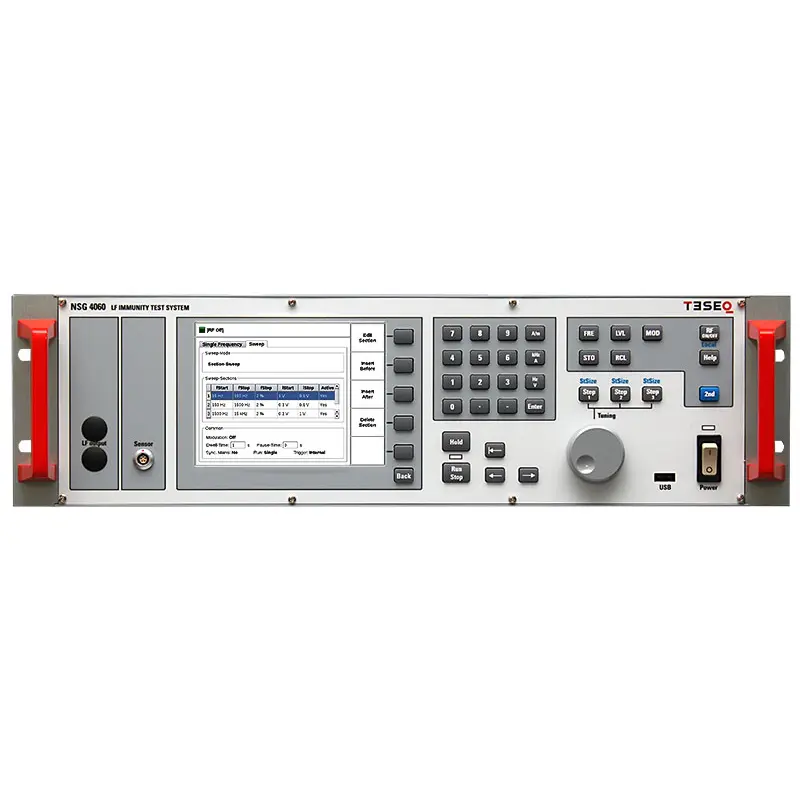

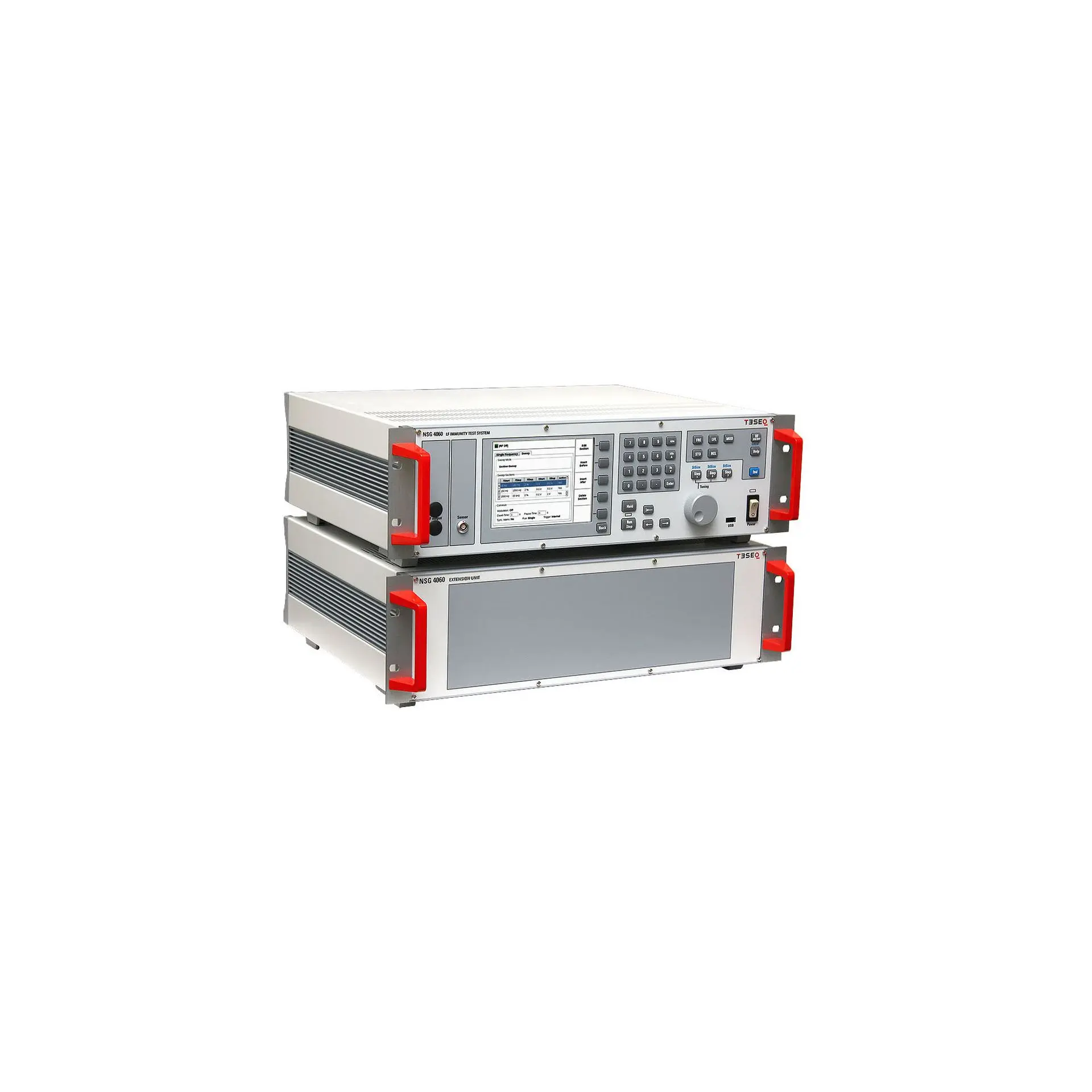

Teseq NSG 4060B1

System für leitungsgebundene NF Störfestigkeit von 15Hz bis 150KHz für Tests nach IEC/EC 61000-4-16 und 4-19

Der Teseq NSG 4060 kombiniert Signalgenerator und Verstärker in einem kompakten Gerät und ermöglicht effiziente EMV Störfestigkeitsprüfungen im Frequenzbereich von 9 kHz bis 230 MHz mit einfacher Integration und hoher Signalstabilität.

Technische Highlights

Signalquelle + integrierter Leistungsverstärker für 15 Hz–150 kHz
Normabdeckung: IEC/EN 61000‑4‑16, IEC/EN 61000‑4‑19 und IEC/EN 60255‑26 Annex A
PC‑unabhängig, optional Remote‑Control

User Highlights

✓ Spezialist für Niedrigfrequenz‑Tests
✓ Normgerechte Prüfungen
✓ Laborfreundlich

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Industrieelektronik / Maschinenbau

Der Teseq NSG 4060 ist eine kompakte All in One Lösung für leitungsgebundene EMV Störfestigkeitsprüfungen. Er vereint HF Generator und Verstärker in einem System und deckt den Frequenzbereich von 9 kHz bis 230 MHz ab. Dadurch eignet sich das Gerät ideal für eine Vielzahl von normgerechten Prüfaufgaben.

Die integrierte Architektur ermöglicht eine effiziente Durchführung von EMV Tests, da zusätzliche externe Komponenten in vielen Fällen reduziert werden können. Dies vereinfacht den Aufbau des Prüfplatzes und minimiert potenzielle Fehlerquellen im System.

Der Teseq NSG 4060 liefert stabile und reproduzierbare Störsignale, die den Anforderungen relevanter Normen entsprechen. Die präzise Signalsteuerung sorgt dafür, dass Prüfergebnisse belastbar und vergleichbar bleiben. Dies ist insbesondere in der Produktentwicklung und Qualitätssicherung von zentraler Bedeutung.

Ein weiterer Vorteil liegt in der einfachen Bedienung. Anwender können Prüfprofile schnell konfigurieren und Testabläufe effizient steuern. Die kompakte Bauweise erleichtert zudem den Einsatz in Laboren mit begrenztem Platzangebot.

Typische Anwendungsbereiche umfassen:

Leitungsgebundene EMV Störfestigkeitsprüfungen nach IEC Standards
Entwicklung und Prüfung elektronischer Geräte
Qualitätskontrolle in Industrieumgebungen
Forschung und Analyse elektromagnetischer Einflüsse

Durch die Kombination aus Generator und Verstärker bietet der Teseq NSG 4060 eine wirtschaftliche und leistungsfähige Lösung für EMV Prüfungen. Anwender profitieren von einer reduzierten Systemkomplexität bei gleichzeitig hoher Leistungsfähigkeit.

Der Teseq NSG 4060 ist damit eine ideale Wahl für Prüflabore und Entwicklungsabteilungen, die zuverlässige und effiziente EMV Testlösungen benötigen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	15 Hz – 150 kHz
Gerätekonzept	Signalgenerator mit integriertem Leistungsverstärker
Normen	IEC/EN 61000-4-16 / IEC/EN 61000-4-19 / IEC/EN 60255-26
Ausgangsspannung	0.1 V – ≥300 V (kurzzeitig) / 0.1 V – ≥30 V (kontinuierlich)
Ausgangsstrom	bis 4 A (frequenzabhängig)
Modulationsfrequenz	3 Hz – 10 kHz
Frequenzauflösung	0.01 Hz
Ausgangsimpedanz	50 Ohm / 10 Ohm / 1 Ohm (anwendungsabhängig)

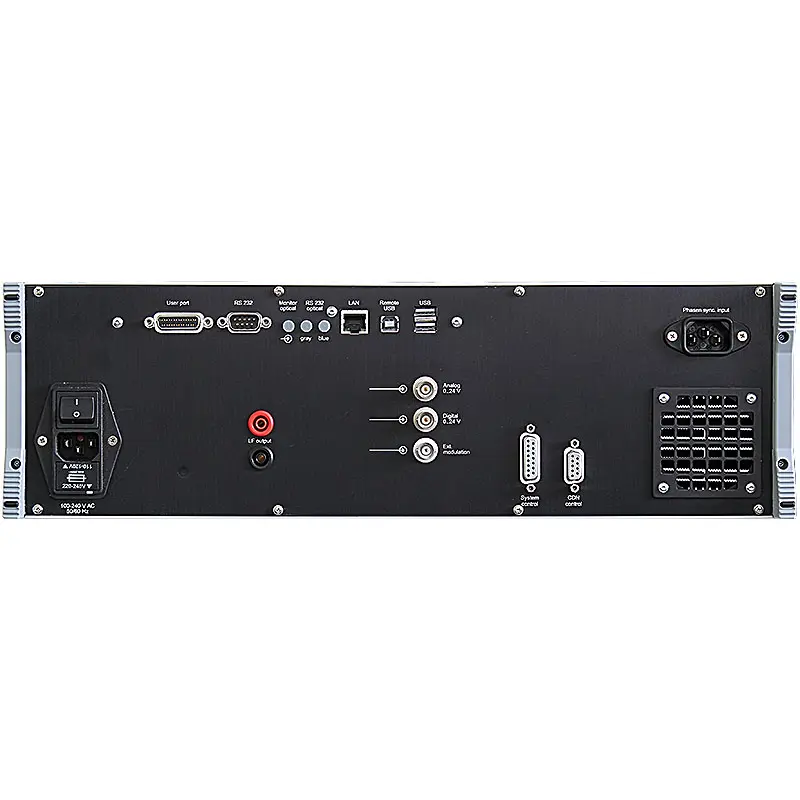

Schnittstellen	RS232 / USB / LAN / optisch
Anzeige	5.7" Farbdisplay
