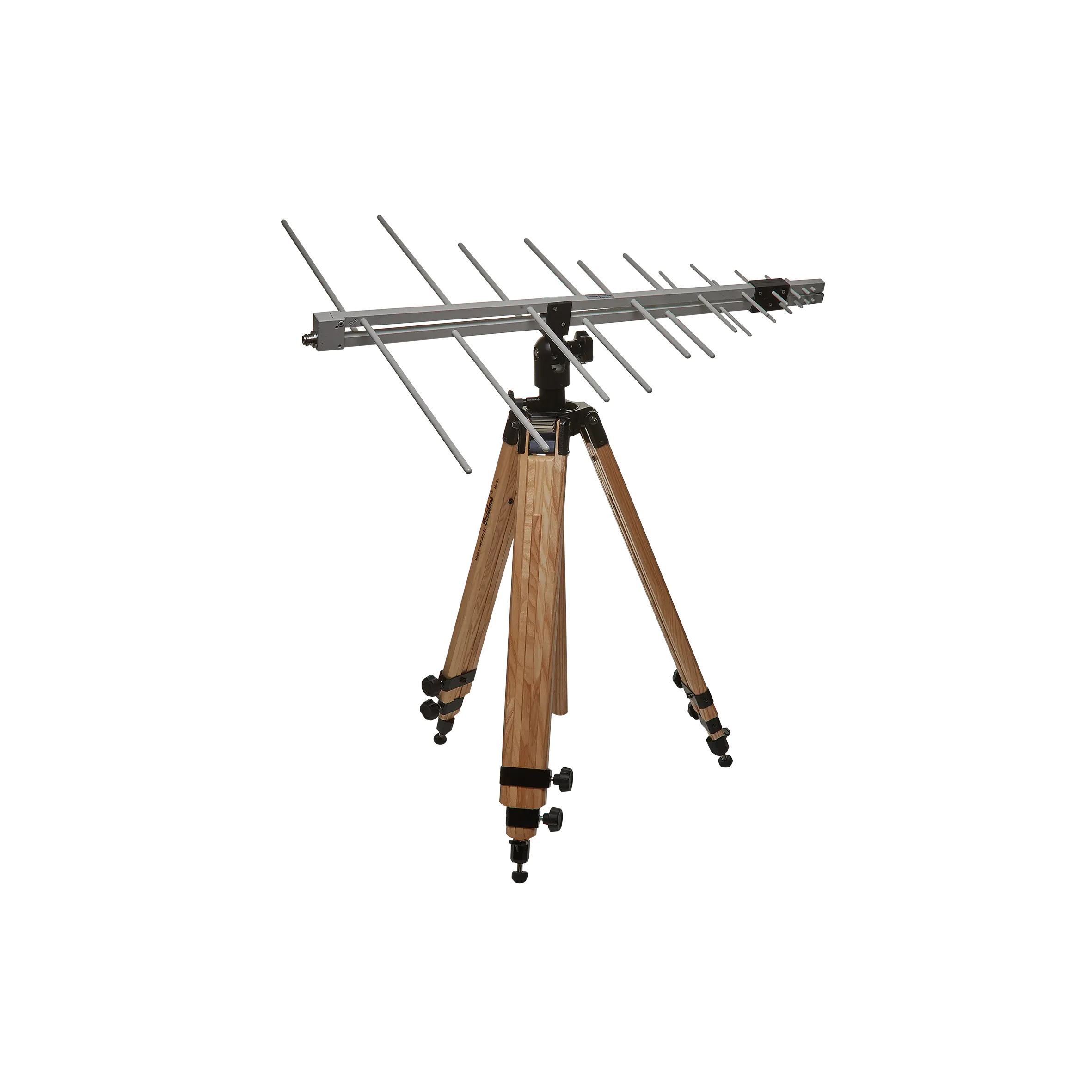

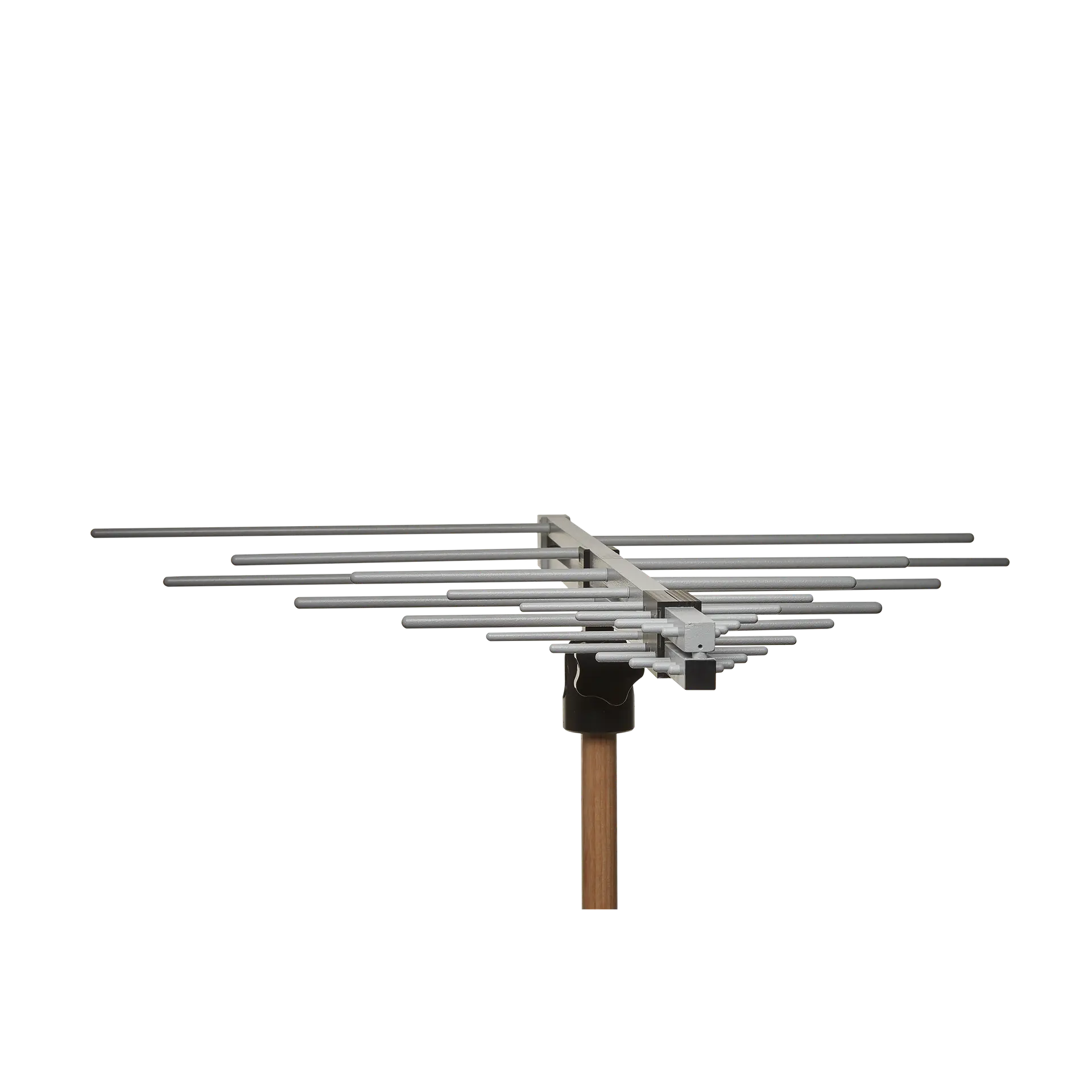

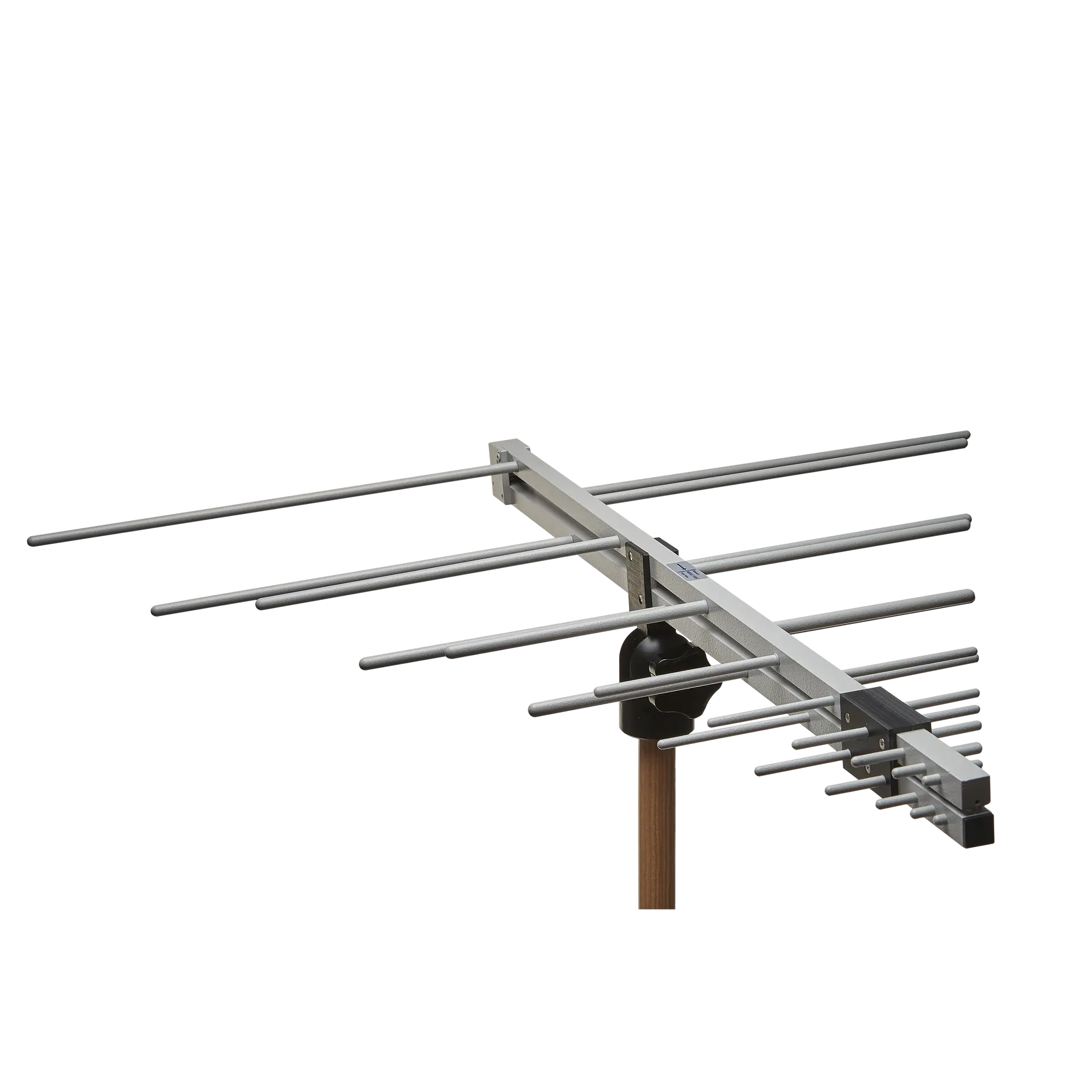

Narda PMM LP-04

Log-Per Antenne 200 MHz - 6 GHz

Die Narda PMM LP 04 Antenne deckt hohe Frequenzbereiche für EMV-Immunitätsprüfungen ab und liefert präzise Feldverhältnisse. Sie kombiniert breite Bandbreite, stabile Abstrahlung und hohe Effizienz für reproduzierbare und normkonforme Testergebnisse.

Technische Highlights

200 MHz bis 6 GHz
Individuell kalibriert
Robuste Aluminiumkonstruktion

User Highlights

✓ Breite Abdeckung
✓ Geringe Messunsicherheit
✓ Laborpraxis

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Industrieelektronik / Maschinenbau

Die Narda PMM LP 04 ist eine hochfrequente LogPer Antenne für EMV Anwendungen im Bereich der feldgebundenen Immunität. Sie wurde entwickelt, um breite Frequenzbereiche im oberen Segment abzudecken und dabei stabile sowie reproduzierbare Feldbedingungen zu gewährleisten.

Durch ihre logperiodische Antennenstruktur bietet die LP 04 eine konstante Abstrahlcharakteristik über einen grossen Frequenzbereich. Dies ermöglicht eine gleichmässige Anregung des Prüflings und unterstützt präzise EMV Messungen. Für die Durchführung normkonformer Tests ist diese Eigenschaft von entscheidender Bedeutung.

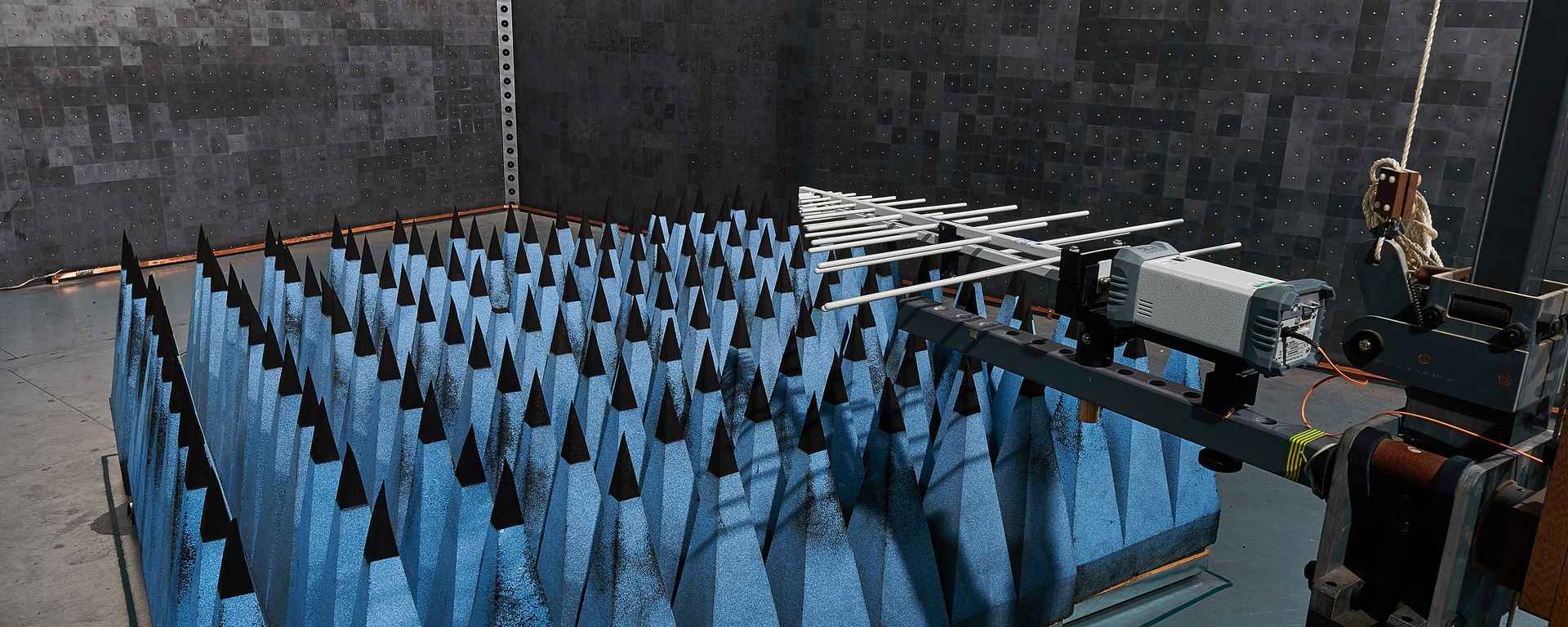

Die Antenne eignet sich für den Einsatz in modernen EMV Prüfumgebungen. Sie kann sowohl in Absorberkammern als auch in GTEM Zellen integriert werden. In Kombination mit geeigneter Messtechnik lassen sich leistungsfähige Prüfaufbauten realisieren, die eine hohe Effizienz ermöglichen.

Typische Anwendungsbereiche sind:

• EMV Immunitätstests im oberen Frequenzbereich

• Pre Compliance Prüfungen komplexer Systeme

• Validierung elektronischer Baugruppen und Geräte

• Forschung und Entwicklung im EMV Umfeld

Die robuste Bauweise gewährleistet eine langfristig stabile Performance. Gleichzeitig erlaubt die kompakte Form eine einfache Positionierung im Messaufbau. Dies verbessert die Handhabung und reduziert den Zeitaufwand bei der Einrichtung.

Die Narda PMM LP 04 ist eine ideale Lösung für Anwendungen, die hohe Frequenzen mit präziser Feldkontrolle erfordern. Sie unterstützt zuverlässige Prüfprozesse und liefert konsistente Messergebnisse.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	200 MHz bis 6 GHz
Antennentyp	logarithmisch‑periodische Antenne (Log‑Periodic)
Gain	ca. 6 dBi
Antennenfaktor	ca. 12–40 dB/m
Impedanz	50 Ω
VSWR	< 1.8:1
Max. Eingangsleistung	bis 100 W
Bauform	Aluminiumkonstruktion
Gewicht	ca. 1.1 kg
Anschluss	N‑Stecker (female)
