Narda PMM LP-03

Log-Per Antenne 800 MHz - 6 GHz

Die Narda PMM LP 03 Antenne erweitert den Frequenzbereich für EMV-Immunitätsprüfungen mit hoher Feldstabilität. Sie ermöglicht präzise, reproduzierbare Messergebnisse und eignet sich optimal für anspruchsvolle Tests in Entwicklung, Validierung und Qualitätssicherung.

Technische Highlights

800 MHz bis 6 GHz
Individuell kalibriert
Robuste Aluminiumkonstruktion

User Highlights

✓ Breite Abdeckung
✓ Geringe Messunsicherheit
✓ Praxisgerecht

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Industrieelektronik / Maschinenbau

Die Narda PMM LP 03 ist eine leistungsfähige LogPer Antenne für EMV-Prüfungen im Bereich der feldgebundenen Immunität. Sie deckt einen erweiterten Frequenzbereich ab und bietet eine stabile Feldabstrahlung für präzise und reproduzierbare Tests. Damit eignet sie sich ideal für Anwendungen mit steigenden Anforderungen an die Messgenauigkeit.

Die logarithmisch periodische Struktur der Antenne sorgt für gleichmässige elektrische Eigenschaften über den gesamten Einsatzbereich. Dies garantiert konstante Felder und eine hohe Wiederholgenauigkeit. Gerade bei normkonformen EMV Prüfungen ist diese Stabilität entscheidend für valide Ergebnisse.

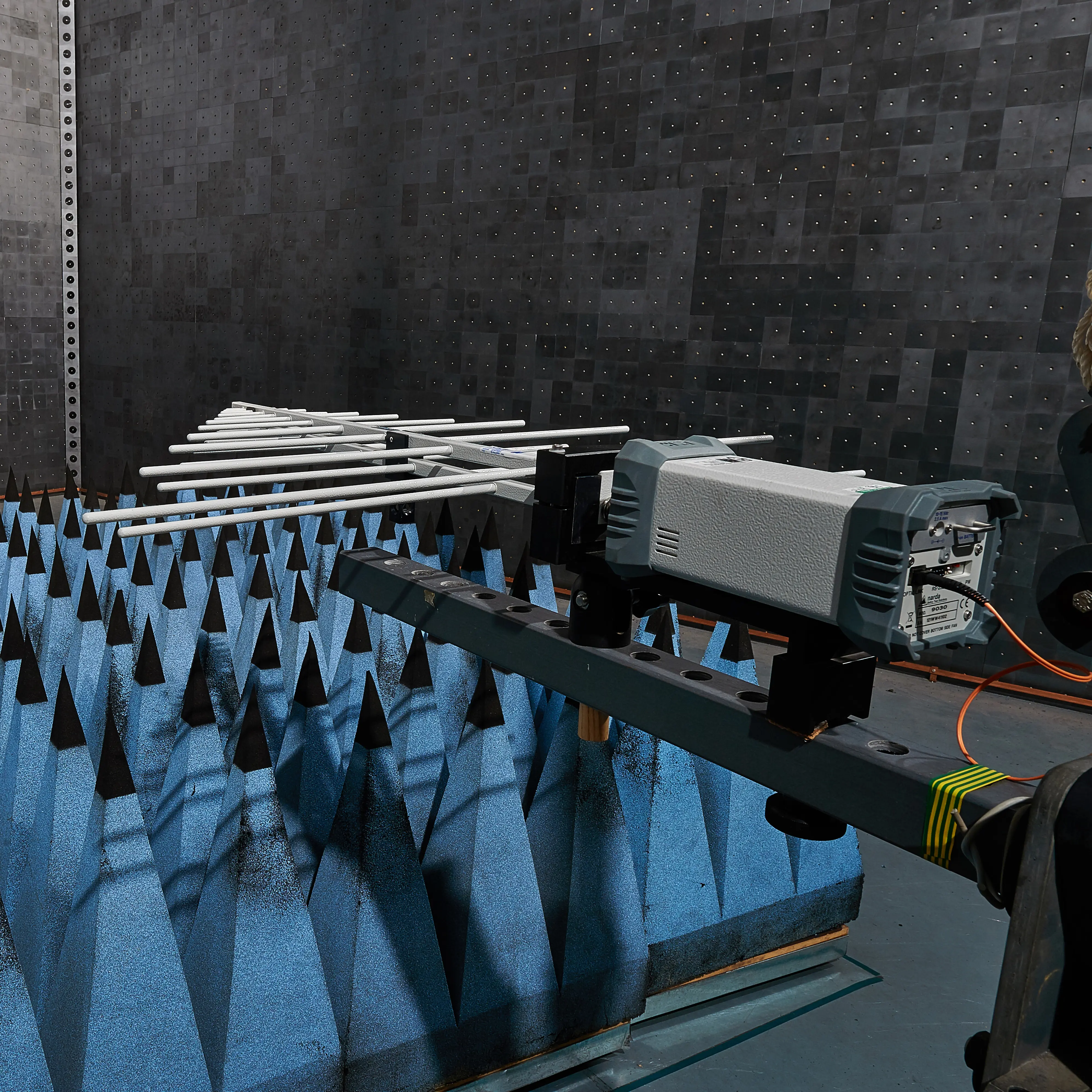

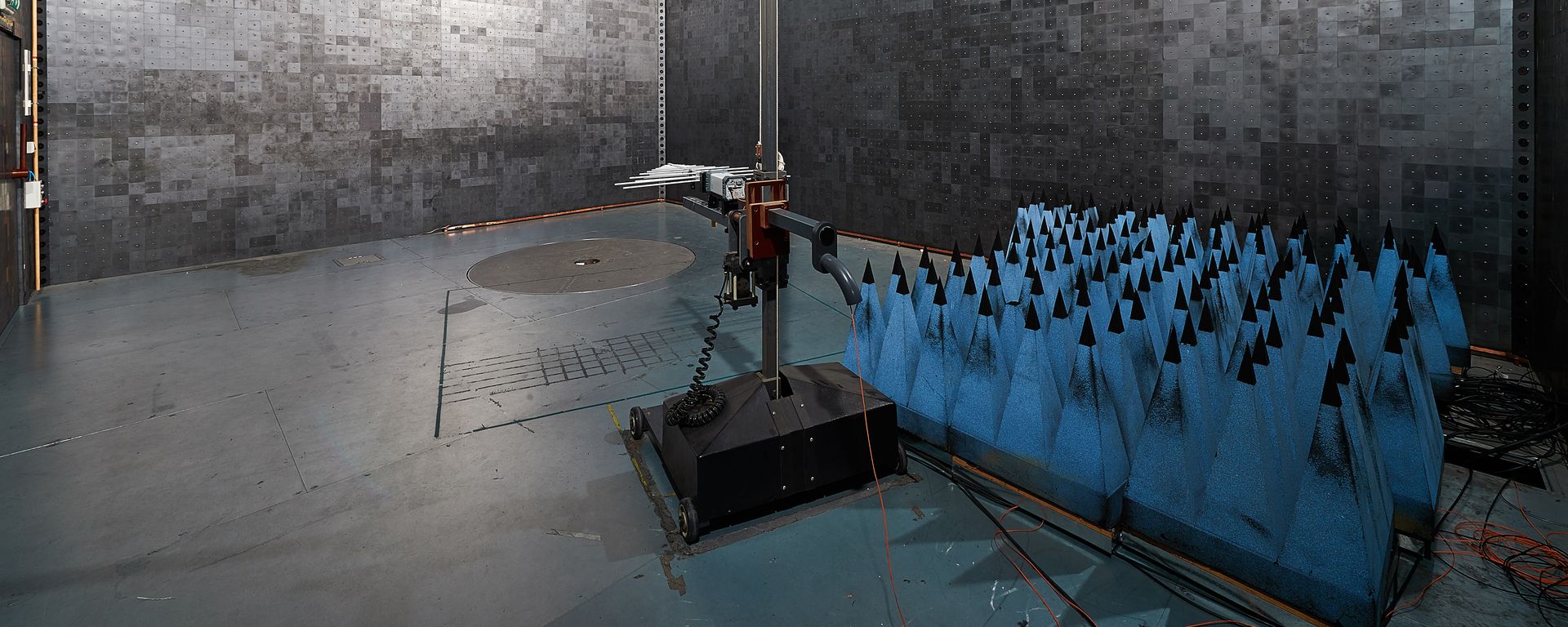

Die kompakte und zugleich robuste Bauweise ermöglicht eine flexible Nutzung in verschiedenen Prüfumgebungen. Die Narda PMM LP 03 kann in Absorberkammern, GTEM Zellen oder offenen Messplätzen eingesetzt werden. Sie lässt sich problemlos mit bestehender Messtechnik kombinieren.

Typische Anwendungsbereiche sind:

• EMV Immunitätstests in erweiterten Frequenzbereichen

• Entwicklungsbegleitende Pre Compliance Prüfungen

• Validierung elektronischer Systeme und Geräte

• Qualitätssicherung und Serienprüfung

Die Antenne unterstützt automatisierte Prüfabläufe und kann nahtlos in bestehende Testsysteme integriert werden. Dies erhöht die Effizienz und reduziert manuelle Eingriffe während des Prüfprozesses.

Die Narda PMM LP 03 bietet Anwendern eine zuverlässige Grundlage für präzise EMV Analysen. Sie ermöglicht eine strukturierte und normgerechte Prüfung elektromagnetischer Störfestigkeit in modernen Entwicklungsumgebungen.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	800 MHz bis 6 GHz
Antennentyp	logarithmisch‑periodische Antenne (Log‑Periodic)
Gain	ca. 3.5–6.5 dBi (typ. ~6 dBi)
Antennenfaktor	ca. 23–40 dB/m
Impedanz	50 Ω
VSWR	< 1.7:1
Max. Eingangsleistung	bis 75 W
Bauform	Aluminiumkonstruktion
Gewicht	ca. 250 g
Anschluss	N‑Stecker (male oder female)
