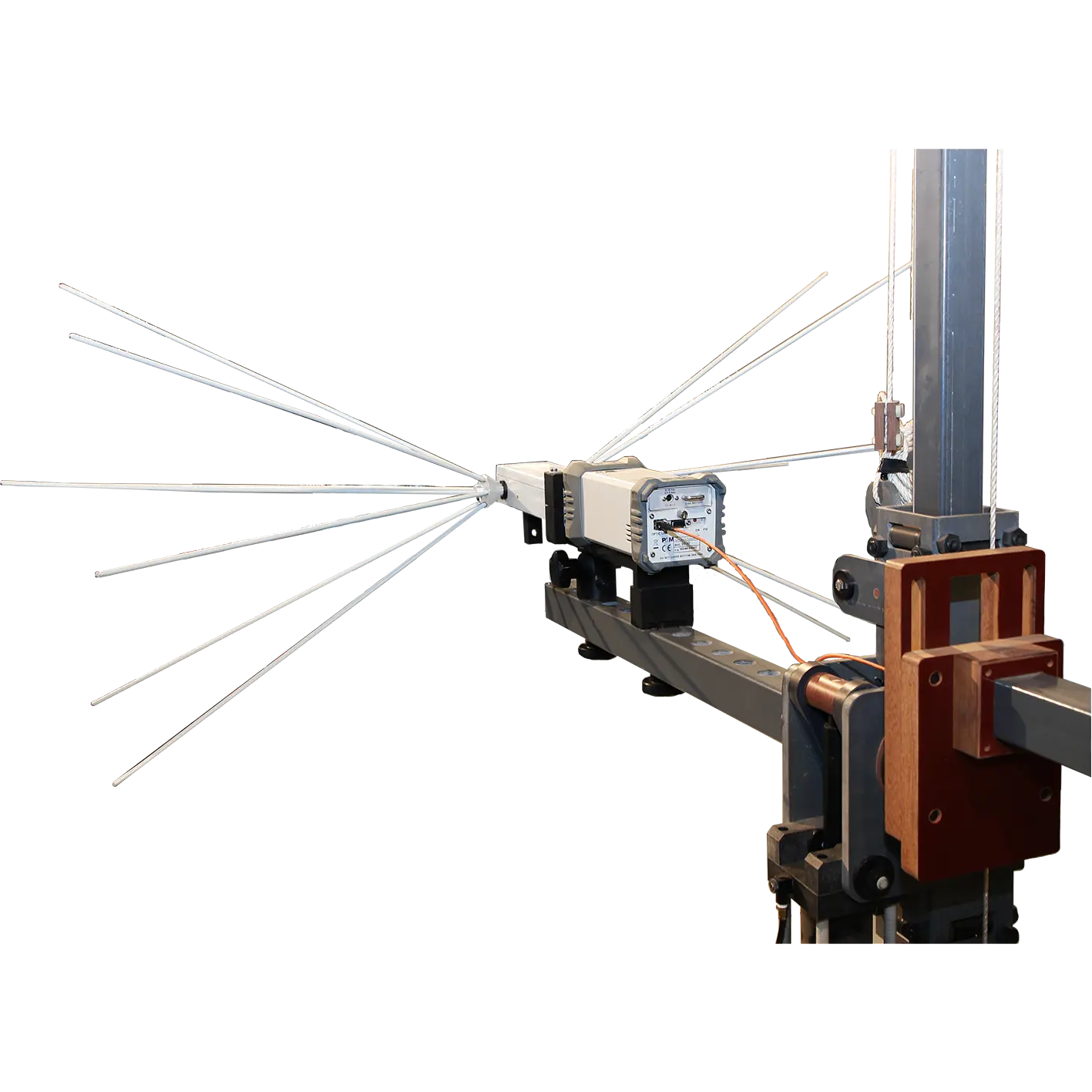

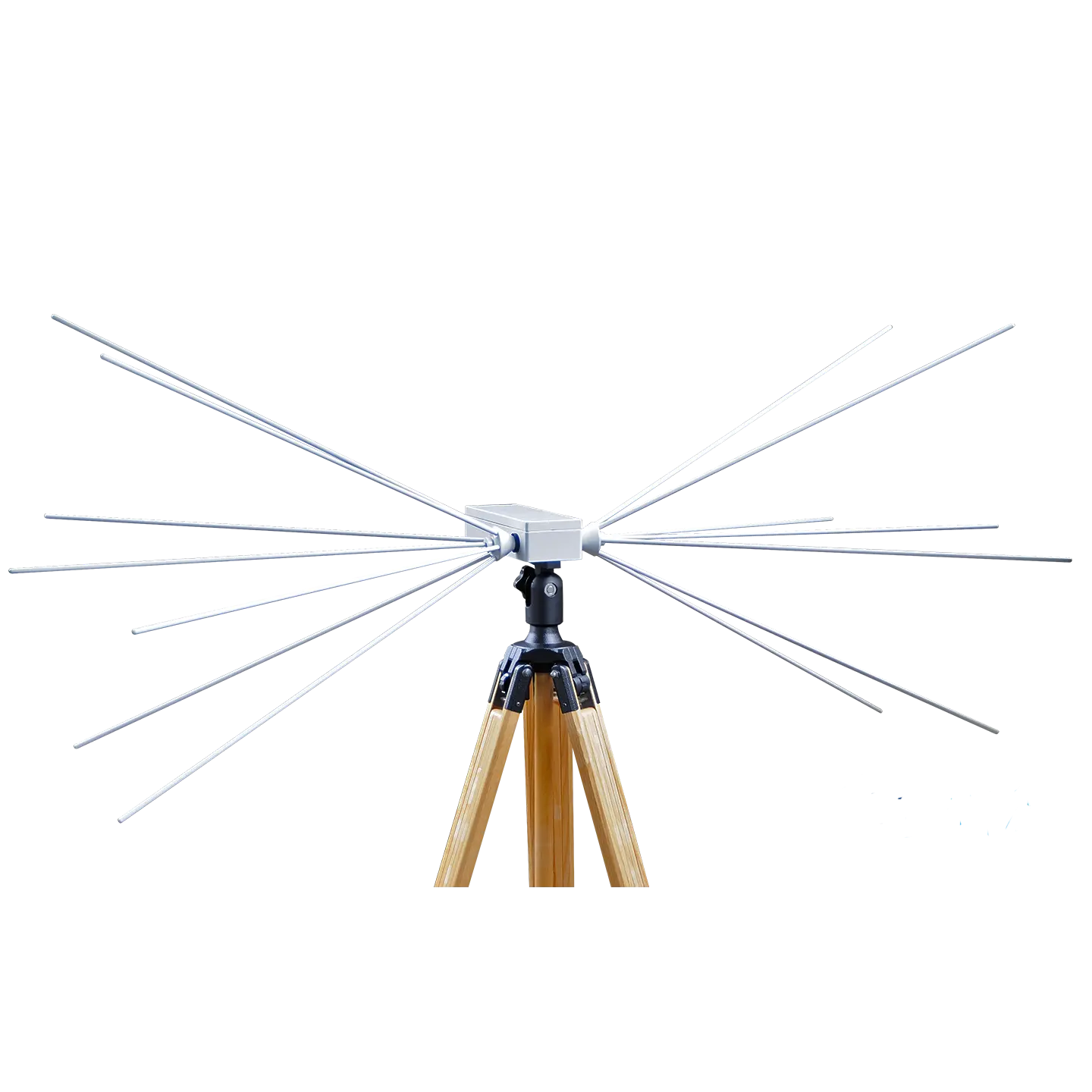

Narda PMM BC 01

Bikonische Antenne 30 MHz - 200 MHz

Die Narda PMM BC 01 Antenne ermöglicht präzise elektrischen Feldaufbau für EMV-Immunitätstests. Sie bietet stabile Feldverhältnisse, kompakte Dimensionen und einfache Integration für reproduzierbare Prüfungen in Entwicklung und Qualitätssicherung.

Technische Highlights

30 MHz bis 200 MHz
50 Ω N‑Anschluss
Individuell kalibriert

User Highlights

✓ Hohe Messgenauigkeit
✓ Reduzierte Unsicherheit
✓ Kombinierbar mit Antennensystemen

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Industrieelektronik / Maschinenbau
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung

Die Narda PMM BC 01 ist eine leistungsfähige Antenne für elektrische Feldprüfungen im Bereich der EMV Immunität. Sie wurde speziell entwickelt, um definierte Feldverhältnisse für normgerechte Tests zu erzeugen. Damit eignet sie sich ideal für Anwendungen, bei denen präzise elektrische Felder erforderlich sind.

Die Antenne überzeugt durch eine stabile und gleichmässige Feldabstrahlung. Dies ermöglicht reproduzierbare Messergebnisse und unterstützt eine zuverlässige Bewertung der Störfestigkeit elektronischer Systeme. Die kompakte Bauform erleichtert den Einsatz in unterschiedlichsten Prüfaufbauten.

Ein weiterer Vorteil ist die hohe Flexibilität. Die Narda PMM BC 01 kann in bestehende EMV Messsysteme integriert und mit verschiedenen Signalquellen kombiniert werden. Dadurch lassen sich automatisierte Prüfprozesse umsetzen, die die Effizienz deutlich steigern.

Typische Anwendungsbereiche sind:

• EMV Immunitätstests mit elektrischen Feldern

• Pre Compliance Prüfungen in Entwicklungsphasen

• Validierung elektronischer Baugruppen

• Qualitätssicherung und Serienprüfung

Die robuste Konstruktion gewährleistet eine langfristig stabile Leistung und gleichbleibende Messqualität. Dies ist insbesondere in professionellen Prüfumgebungen von grosser Bedeutung.

Die Narda PMM BC 01 bietet eine zuverlässige und präzise Lösung für elektrische Feldprüfungen. Sie unterstützt Unternehmen dabei, ihre Produkte normgerecht zu prüfen und Entwicklungsprozesse effizient zu gestalten.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	30 bis 200 MHz
Antennentyp	bikonische Antenne
Gain	ca. −15 bis +2 dBi
Antennenfaktor	ca. 8 bis 14 dB/m
Impedanz	50 Ω
Max. Eingangsleistung	bis 100 W
Polarisation	vertikal/horizontal umschaltbar
Bauform	Aluminiumkonstruktion
Gewicht	ca. 1.8 kg
Anschluss	N‑Stecker (female)
