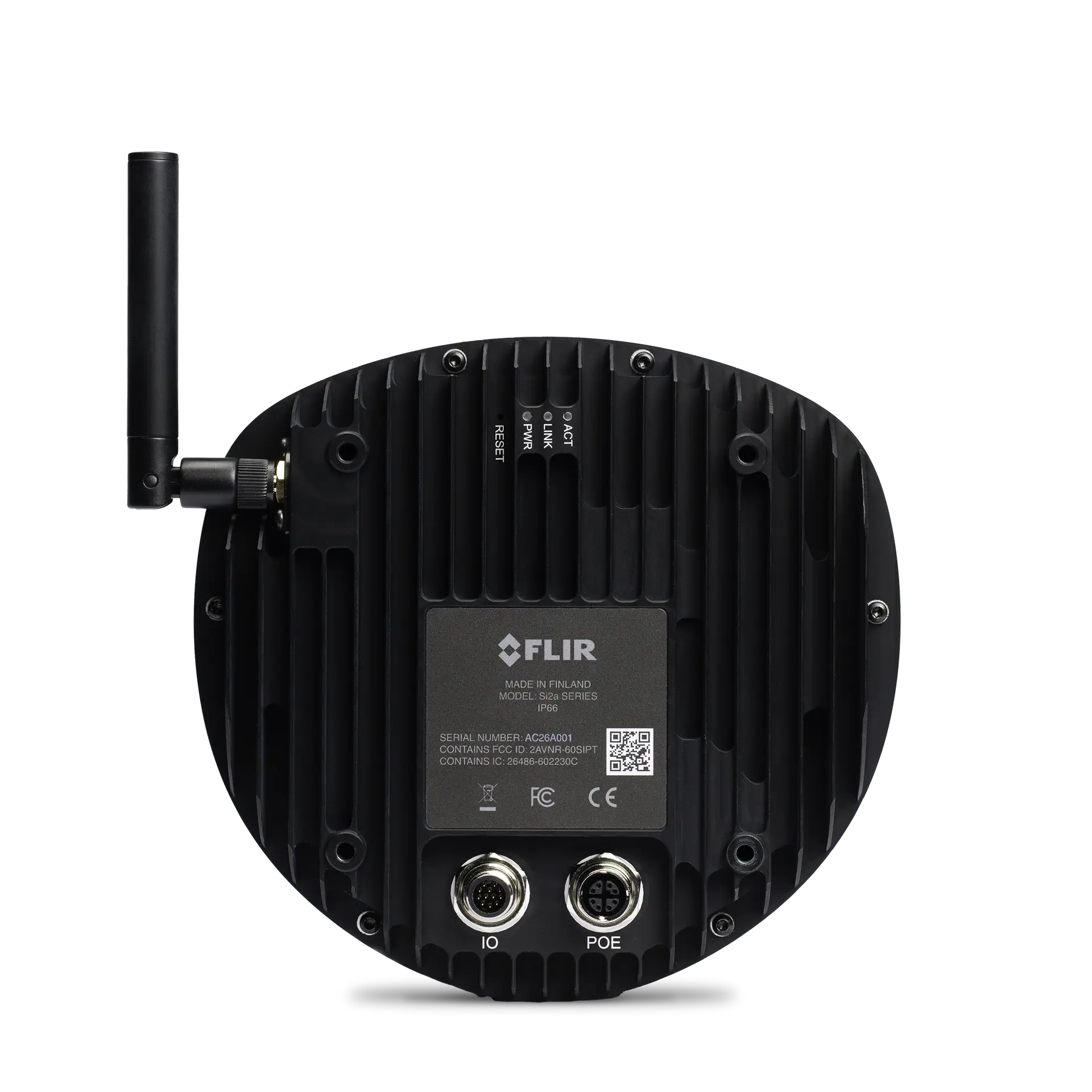

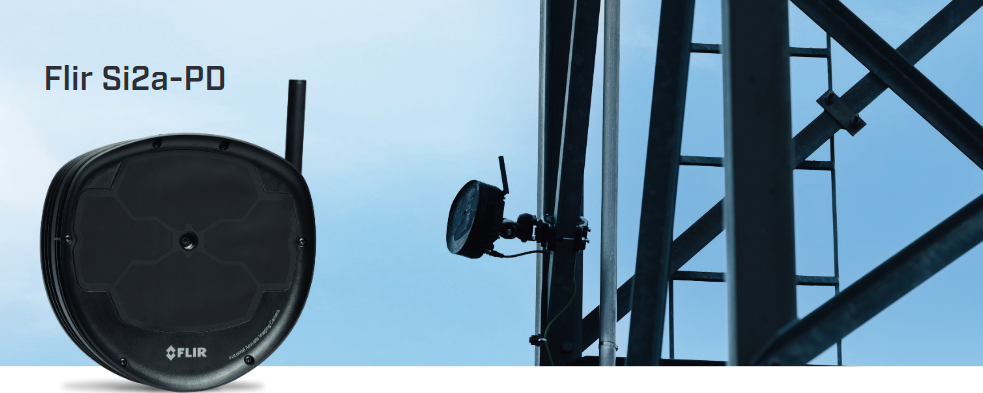

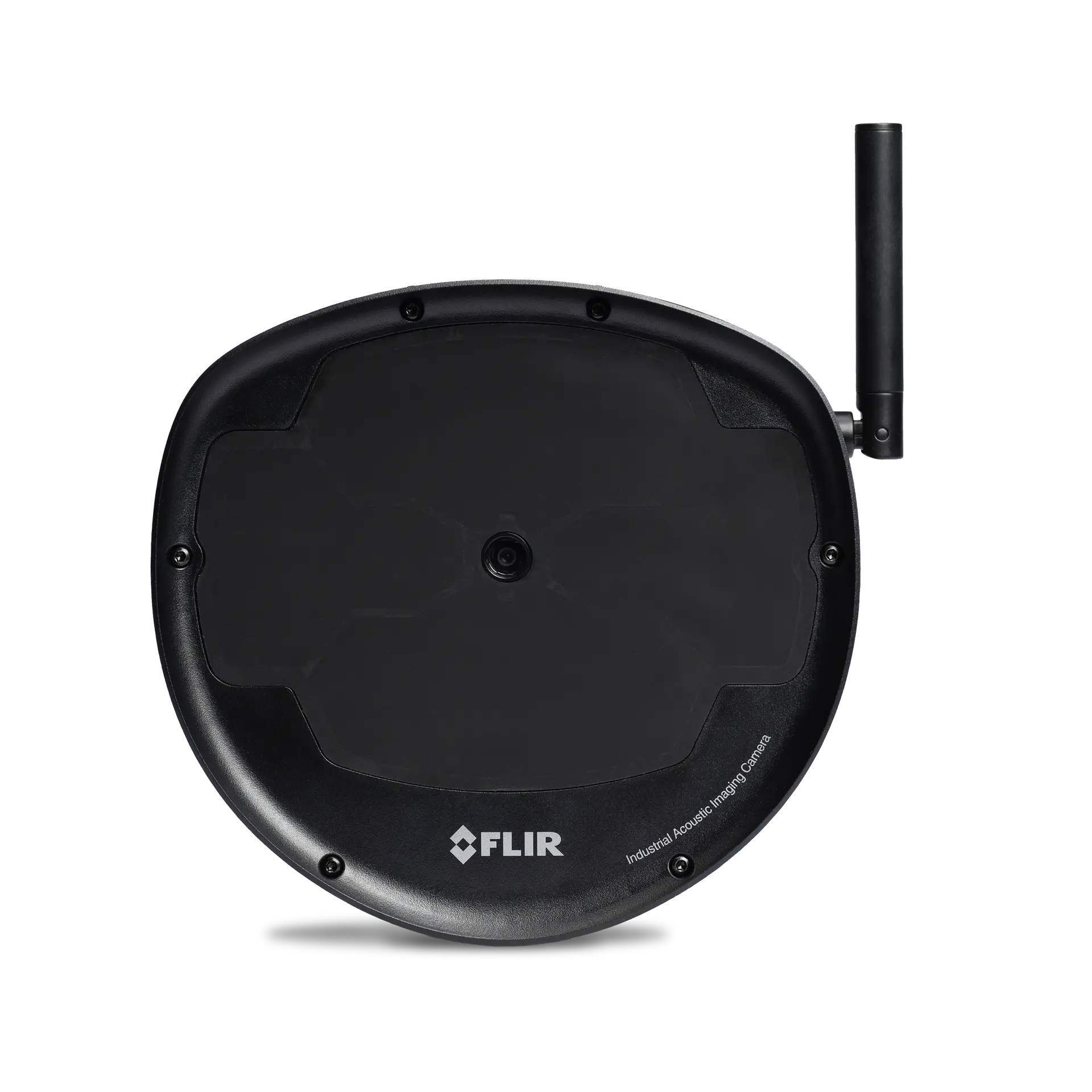

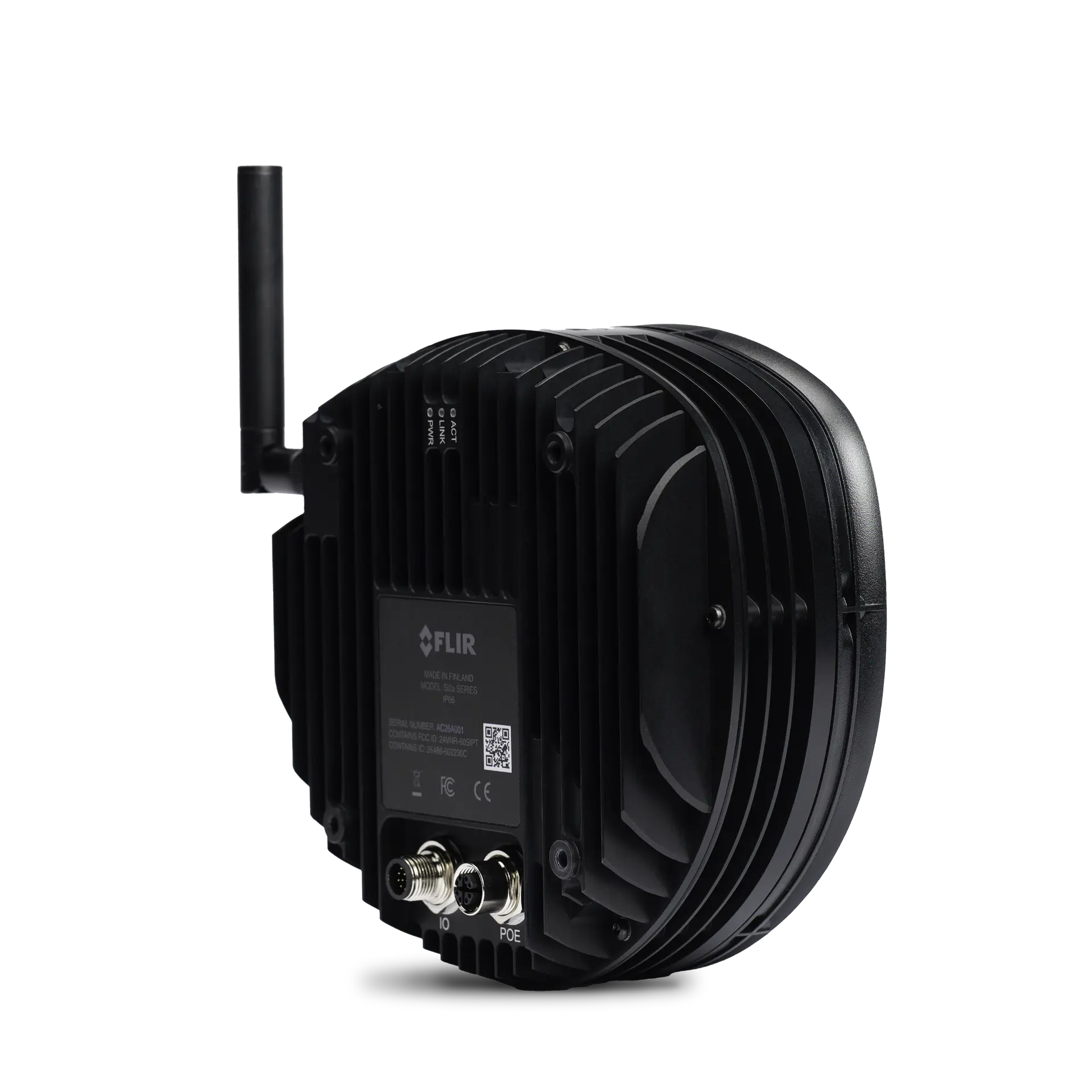

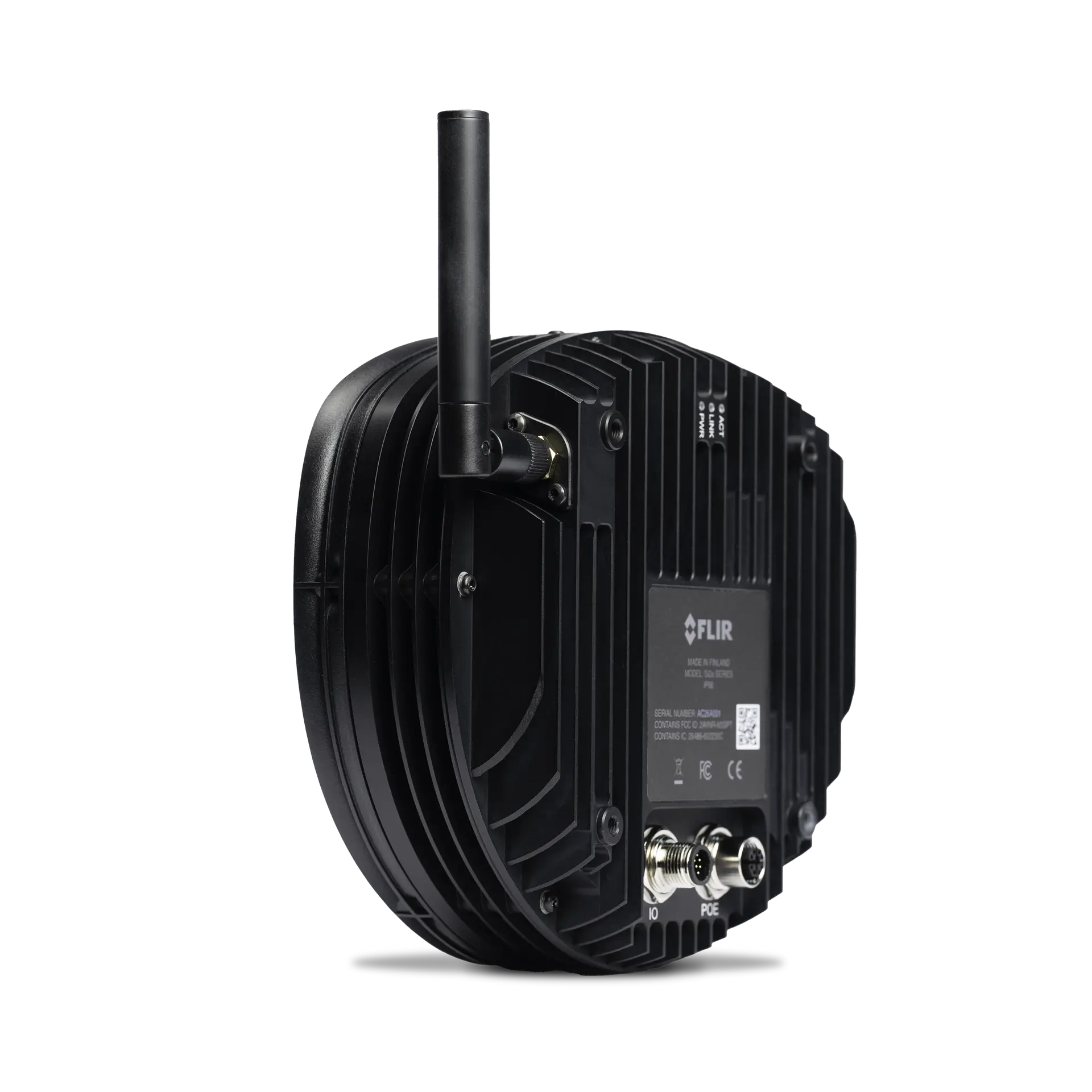

FLIR Si2a-PD

Industrielle akustische Bildgebungskamera zur Erkennung von Teilentladungen

Die FLIR Si2-PD lokalisiert und analysiert Teilentladungen in elektrischen Anlagen präzise per akustischer Bildgebung. Dank Inspektionen aus sicherer Distanz, automatischer Fehlerklassifizierung und KI-gestützter Schweregradbewertung unterstützt sie eine vorausschauende Instandhaltung, reduziert Ausfallrisiken und steigert die Betriebssicherheit.

Technische Highlights

124 MEMS-Mikrofone
Grosse Prüfdistanz: 0,3 m bis 200 m
Erkennt Fehler, die bis zu 30-mal kleiner sind als bei früheren Generationen

User Highlights

✓ Früherkennung kritischer Defekte
✓ KI-basierte Schweregradbewertung
✓ Effizientes Asset Management

Auf Anfrage

Anwendungsgebiete:

Schaltanlagen (Mittel- und Hochspannung)
Umspannwerke
Transformatoren
Hochspannungskabel und Kabelsysteme
Energieversorgungsunternehmen

Die FLIR Si2-PD ist eine spezialisierte akustische Bildgebungskamera zur schnellen und präzisen Erkennung, Lokalisierung und Bewertung von elektrischen Teilentladungen (Partial Discharge, PD) in Hochspannungs- und Mittelspannungsanlagen. Mithilfe von 124 hochempfindlichen MEMS-Mikrofonen macht sie akustische Emissionen sichtbar und ermöglicht eine exakte Fehlerortung selbst aus grossen Entfernungen.

Ein zentraler Vorteil der FLIR Si2-PD liegt in der Kombination aus akustischer Bildgebung und intelligenter Fehleranalyse. Teilentladungen werden direkt im Kamerabild visualisiert, lokalisiert und automatisch klassifiziert. Zusätzlich unterstützt eine integrierte KI-basierte Schweregradbewertung bei der Priorisierung von Wartungsmassnahmen und schafft eine fundierte Entscheidungsgrundlage für die Instandhaltung.

Die Kamera arbeitet berührungslos und ermöglicht sichere Inspektionen aus Entfernungen von bis zu 200 Metern. Dadurch können elektrische Anlagen im laufenden Betrieb überwacht werden, ohne Produktionsunterbrüche oder Eingriffe in kritische Prozesse. Dies erhöht die Sicherheit des Personals und reduziert gleichzeitig den Inspektionsaufwand.

Typische Anwendungsbereiche sind:

Detektion und Lokalisierung von Teilentladungen in elektrischen Anlagen
Zustandsüberwachung von Hochspannungs- und Mittelspannungsinfrastruktur
Präventive und vorausschauende Instandhaltung
Bewertung von Isolationsfehlern und Ausfallrisiken
Inspektionen in Energieversorgungs- und Industrieanlagen

Die FLIR Si2-PD bietet eine intuitive Bedienung sowie umfangreiche Analysefunktionen direkt auf dem Gerät. Entladungsarten, Schweregrade und empfohlene Massnahmen werden automatisch ermittelt und können für die weitere Dokumentation und Berichterstellung genutzt werden. Zudem lassen sich akustische und thermische Daten in gemeinsamen Berichten zusammenführen.

Durch die frühzeitige Erkennung kritischer Isolationsfehler können ungeplante Ausfälle vermieden, Wartungskosten reduziert und die Anlagenverfügbarkeit erhöht werden. Gleichzeitig unterstützt die Kamera Unternehmen dabei, Risiken zu minimieren und die Betriebssicherheit nachhaltig zu verbessern.

Die FLIR Si2-PD ist eine leistungsstarke Lösung für die moderne elektrische Instandhaltung und liefert zuverlässige Entscheidungsgrundlagen für eine effiziente Zustandsüberwachung und Ausfallprävention.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Akustische Messung	Echtzeit-Schallvisualisierung
Anzahl Mikrofone	124 MEMS-Mikrofone
Frequenzbereich	2 kHz bis 130 kHz
Messdistanz	0,3 m bis 200 m
KI-Schweregradbewertung	AI-basierte automatische Bewertung mit Handlungsempfehlungen
Sichtfeld (FOV)	75° diagonal
Vergrösserung	8x
Bildauflösung	1280 × 720 Pixel
Schutzart	IP54
Betriebstemperatur	-10 °C bis +50 °C
