Narda 5G FR2 Antenna

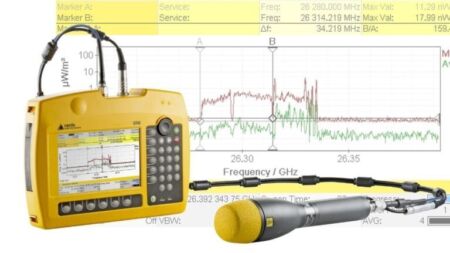

Mit den Downconverter-Antennen hat der Anwender die Möglichkeit, den Frequenzbereich des SRM-3006 auf Frequenzen von 24,25 GHz bis 29,5 GHz zu erweitern. Eine der Hauptanwendung ist der Nachweis der Einhaltung der EMF-Grenzwerte im Frequenzbereich FR2 des 5G NR-Mobilfunkdienstes nachzuweisen. Natürlich können auch alle anderen Anwendungen in diesem Frequenzbereich gemessen werden. Die beiden Antennen unterscheiden sich in ihren Empfangseigenschaften: Das Modell 3591/01 verfügt über eine gerichtete Charakteristik, während das Modell 3591/02 eine Rundstrahlcharakteristik bietet.

• Erweitert das SRM-3006 um den Bereich 24,25 GHz bis 29,5 GHz.
• Kalibrierte Antennen für zuverlässige Messungen
• Messungen werden in Feldstärke oder in Prozent der Grenzwerte angezeigt, z.B. ICNIRP, FCC…
• Omnidirektionales Antennendesign für Umgebungs Messungen
• Gerichtetes Antennendesign für schwache Signale
• Einfaches Einrichten
• Einfache Bedienung
• Schnelles und zuverlässiges Messergebnis

Verfügbare Antennen-Modelle

Es stehen zwei verschiedene Antennenmodelle zur Verfügung. Eine Richtantenne mit hoher Empfindlichkeit und eine Rundstrahlantenne. Beide Antennen enthalten einen Abwärtskonverter, der die Millimeter Welle zwischen 24,25 GHz und 29,5 GHz in das Empfangsband des SRM-3006 Empfangsband umsetzt. Das bedeutet, dass das HF-Kabel zwischen Antenne und Grundgerät nur noch Frequenzen bis maximal 6 GHz überträgt, was die Kabelverluste im Vergleich zu einem 20-GHz-Kabel reduziert. Darüber hinaus erspart der Downconverter in der Antenne die Notwendigkeit, das Grundgerät zu modifizieren, so dass die Antenne an allen SRM-3006-Geräten ohne Hardware-Änderungen verwendet werden kann. Es ist lediglich ein Firmware-Update erforderlich, das vom Benutzer durchgeführt werden kann. Die Antennen verfügen über eigene Batterien, unabhängig vom Grundgerät. So wird die Laufzeit des SRM nicht durch den Betrieb der Downconverter-Antenne beeinträchtigt. Der in der Antenne integrierte Akku kann über eine USB-C-Buchse geladen werden. Angeschlossen an eine USB-Powerbank können auch Langzeitmessungen durchgeführt werden. Narda empfiehlt, die Antennen nur über ein Verlängerungskabel mit dem SRM zu betreiben.

Messung von schwachen Signalen (z.B. in Innenräumen)

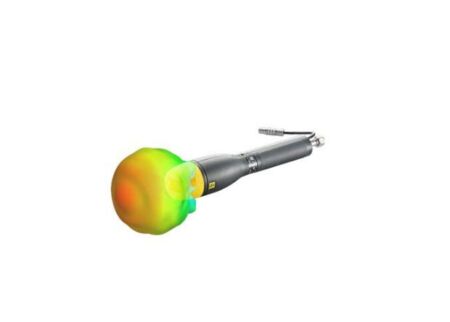

Bei Messungen innerhalb von Gebäuden sind die Feldstärken oft sehr gering. Zum Beispiel kann ein modernes, beschichtetes Glasfenster ein Signal bei 24 GHz um etwa 30 dB dämpfen. Um eine solche Feldstärke zu erfassen, ist eine Antenne mit hoher Gain erforderlich. Allerdings haben solche Antennen jedoch prinzipbedingt eine hohe Richtwirkung. Das Antennenmodell 3591/01 hat eine solche Eigenschaft. Darüber hinaus kann die Richtcharakteristik genutzt werden, um die die Feldstärke von geografisch getrennten Basisstationen zu messen.

Umweltmessungen im Freien

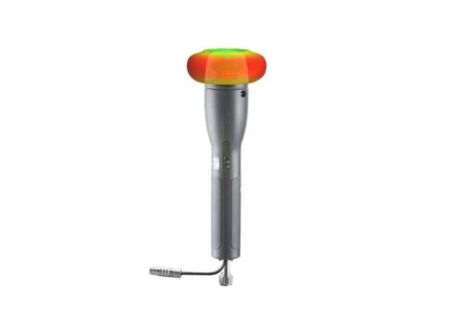

Für EMF-Messungen empfehlen sowohl nationale als auch internationale Normen eine isotrope Messung. Solche Antennen sind für den FR2-Frequenzbereich nicht verfügbar. Die Antenne 3591/02 bietet eine omnidirektionale Empfangscharakteristik, die in etwa der eines Donuts entspricht. Ideale Empfangsergebnisse werden daher in einer X-Y-Raumebene erzielt. Zur Abdeckung aller drei Raumachsen für isotrope Messungen, muss die Antenne über ein HF-Kabel mit dem Grundgerät verbunden und während der Messung entsprechend bewegt werden.
