EMV-Halle & Absorberkammer: Lösungen von Emitec


Emitec ist spezialisiert auf die Konzeption und den Aufbau von EMV-Hallen und Absorberkammern. Als Schweizer Partner von Albatross Projects setzen wir auf EMV-Produkte, die in Qualität und Messgenauigkeit den weltweiten Standard setzen.

  Störfestigkeit & Störaussendung zuverlässig prüfen

  Eigene Tests jederzeit, unabhängig von externen Laboren

  Individuell geplant, modular erweiterbar, alles aus einer Hand


Kostenlose Beratung anfragen

Vertrauen von führenden Schweizer Industrieunternehmen & Forschungsinstituten

EMV-Halle für Ihren Betrieb – Das sind unsere Leistungen

Die EMV-Halle (Absorberkammer) ist eine massgeschneiderte Prüfumgebung für elektromagnetische Verträglichkeit: ein nach dem Prinzip des Faradayschen Käfigs vollständig abgeschirmter Raum, dessen Innenflächen mit Ferriten und Schaumstoffabsorbern ausgekleidet sind. So entsteht eine reflexionsarme Umgebung, in der Störfestigkeit und Störaussendung elektronischer Geräte präzise gemessen werden können – von der Entwicklung bis zur Zertifizierung. Als Schweizer Partner von Albatross Projects liefert Emitec dabei Technik, Aufbau und Betreuung aus einer Hand.

Jetzt Beratungstermin vereinbaren

Schweizer Partner von Albatross Projects

Konzeption, Aufbau, Schulung und Service aus einer Hand. Von einem eingespielten, speziell geschulten Team.

Verschraubte statt
geklebte Ferrite

Erhöhte Sicherheit und einfache Wartung: Ferrite werden präzise verschraubt statt geklebt und lassen sich bei Bedarf einzeln austauschen.

Individuell geplant,
modular aufgebaut

Jede EMV-Halle wird auf die Anforderungen des Kunden zugeschnitten und lässt sich für künftige Erweiterungen modular anpassen.

Schulung & Support
inklusive

Wir schulen Ihr Personal im Umgang mit der EMV-Halle und stehen mit unserem Namen für exzellenten Service.

EMV-Halle – Warum von Emitec?

Emitec bietet eine umfassende und individuell angepasste Lösung für die Konzeption und den Aufbau von EMV-Hallen. Jedes Projekt wird von einem ausgebildeten Team sorgfältig geplant und ausgeführt. Unsere Erfahrung ermöglicht es uns, hochpräzise und effektive EMV-Hallen zu installieren, die perfekt auf die Bedürfnisse der jeweiligen Anwendungen zugeschnitten sind.

Als Schweizer Partner von Albatross Projects gewährleisten wir, dass unsere Kunden Zugang zu den besten Technologien und Lösungen auf dem Markt haben und alles aus einer Hand bekommen. Unser Fachpersonal ist für die Installation der EMV-Halle speziell geschult und arbeitet auf höchstem Niveau. Wir schulen Ihr Personal im Umgang mit der EMV-Halle – und für unseren ausgezeichneten Service stehen wir mit unserem Namen.

Welche EMV-Halle passt zu Ihrer Anwendung?

 Wir beraten Sie unverbindlich zu Grösse, Ausstattung und Aufbau Ihrer EMV-Halle oder Absorberkammer.


Kontaktformular +41 41 748 60 10

Was ist eine EMV-Halle / Absorbationskammer
und wie funktioniert sie?

Störungen durch elektromagnetische Wellen, die von verschiedenen Geräten ausgesendet werden, können die Funktionalität elektronischer Geräte beeinträchtigen. Die EMV-Halle ist das hochspezialisierte und technisch anspruchsvolle Umfeld, das es ermöglicht, solche Störungen im Prozess der Produktentwicklung und -zertifizierung zu identifizieren und die nächsten Entwicklungsschritte entsprechend anzupassen.

1

Einsatz von Messtechnologien

In der Absorbationskammer werden spezielle Antennen und Messempfänger verwendet, um die elektromagnetische Verträglichkeit der getesteten Geräte zu überprüfen. Verstärker und Signalgeneratoren simulieren verschiedene elektromagnetische Felder, um Belastbarkeit und Störfestigkeit zu testen.

2

Abschirmung durch metallische Wände

Nach dem Prinzip eines Faradayschen Käfigs besteht die Struktur der EMV-Halle aus Metall, um eine vollständige Abschirmung externer elektromagnetischer Felder zu gewährleisten. So dringen keine äusseren Störungen ein, welche die Messungen verfälschen würden.

3

Konstruktion und Materialien

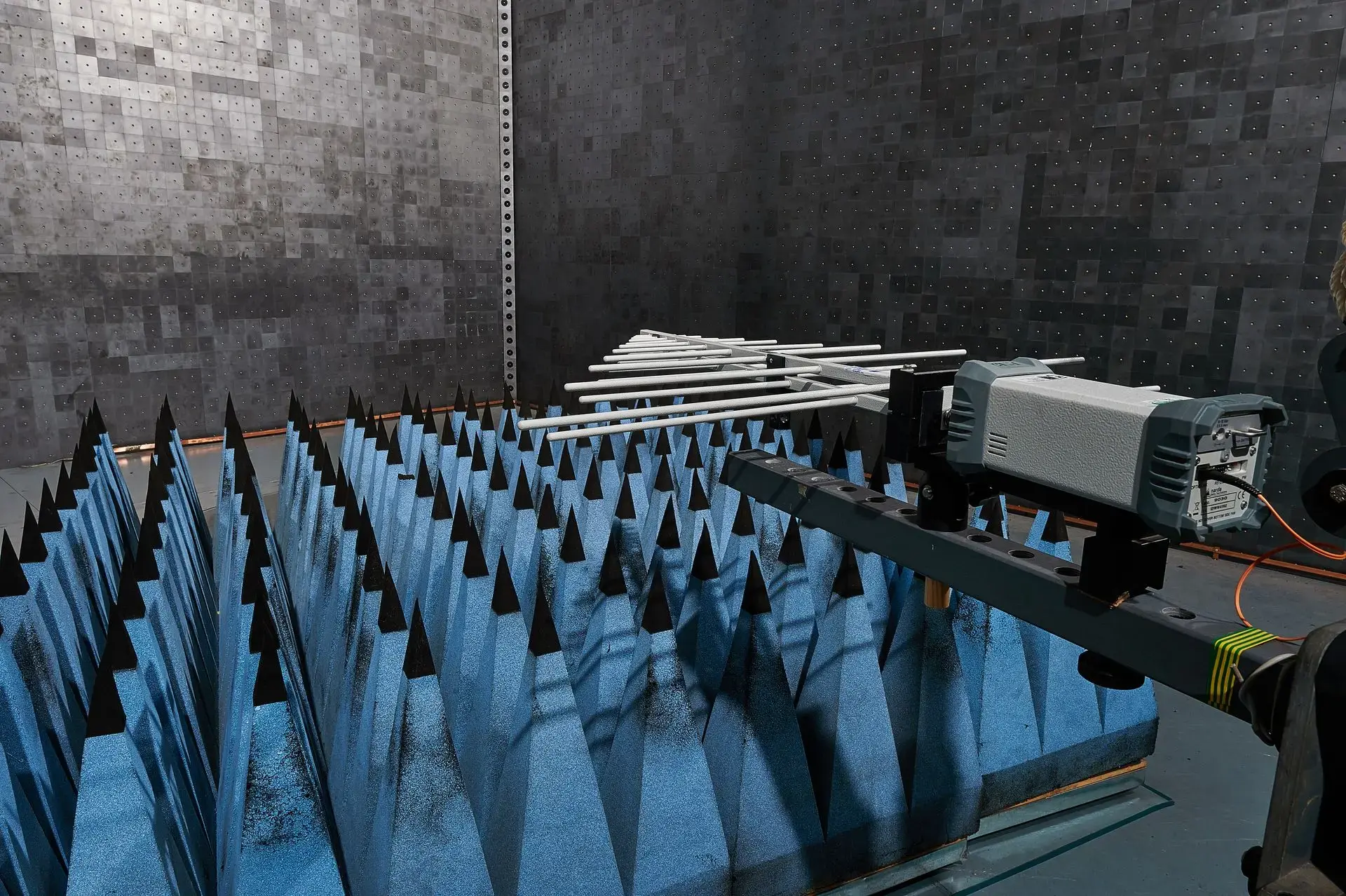

Die Absorbationskammer wird im Inneren mit pyramidenförmigen Schaumstoffabsorbern ausgekleidet, die elektromagnetische Strahlung effektiv absorbieren und in Wärme umwandeln – wodurch Reflexionen minimiert werden. Die Ferrite werden dabei präzise auf Holzträger geschraubt, um jede Form von Luftspalt und Reflexionen zu vermeiden: Ein geklebtes Ferrit (200–400 g, Anbringungshöhe bis 10 m) wäre ein Sicherheitsrisiko mit Wartungsbedarf – verschraubt kann es nicht verrutschen oder herabfallen und lässt sich bei Wartungsarbeiten einfach austauschen.

4

Störfestigkeitsprüfungen & Störaussendungsmessungen

  Die Störfestigkeitsprüfung stellt sicher, dass Komponenten unter extremen elektromagnetischen Feldern dauerhaft fehlerfrei funktionieren – wodurch Produktionsausfälle minimiert werden. Die Baugruppen werden dabei präzise mit definierten HF-Signalen bestrahlt, um jede Form von Schwachstelle und Interferenz zu detektieren: Ein ungeschirmtes Bauteil (10–30 V/m, Frequenzband bis 18 GHz) wäre ein Ausfallrisiko mit Folgekosten – geschirmt kann es nicht gestört oder manipuliert werden und lässt sich in Industrieanlagen sicher betreiben.

Warum eine EMV-Halle | Absorbationskammer kaufen?

Unternehmen, die elektromagnetische Verträglichkeitstests durchführen müssen, profitieren vom Kauf einer eigenen EMV-Halle | Absorbationskammer – nicht zuletzt durch Unabhängigkeit und Flexibilität. Der Kauf einer EMV-Halle oder Absorberkammer ist eine strategische Investition: langfristige Vorteile bei Flexibilität, Kostenersparnis, Qualitätskontrolle, schnellerer Markteinführung und Wettbewerbsfähigkeit stehen der Investition gegenüber.

Unabhängigkeit & Flexibilität

Tests jederzeit ohne Wartezeit auf externe Dienstleister. Das beschleunigt den Entwicklungsprozess erheblich, bei langfristiger Kosteneinsparung.

Kontinuierliche Qualitätskontrolle

Entwickler und Ingenieure testen nach Bedarf, erkennen Probleme sofort und beheben sie ohne die Verzögerungen externer Testdienstleister.

Vertraulichkeit & Sicherheit

Technische Daten und Testresultate bleiben im eigenen Haus – entscheidend, wo geistiges Eigentum und sensible Informationen geschützt werden müssen.

Speziell kontrollierte Umgebung

Jede EMV-Halle wird individuell auf die Anforderungen des Unternehmens angepasst und modular aufgebaut, um künftige Erweiterungen zu erleichtern.

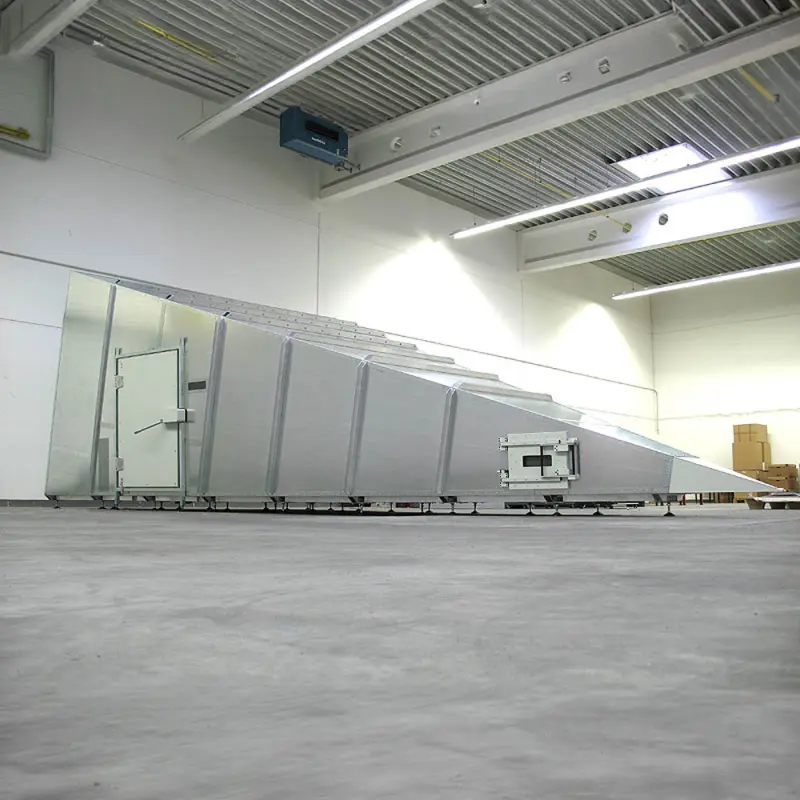

GTEM – Effiziente Lösungen für EMV-Tests

​

GTEM- (Gigahertz Transverse Electromagnetic) Zellen bieten eine kompakte und kosteneffiziente Alternative zur Absorberhalle und sind für kleinere Entwicklungs- und Vorabtests geeignet.

GTEM Zellen werden häufig in der Entwicklung und Vorabprüfung elektronischer Geräte eingesetzt. Sie eignen sich für die Testung von Prototypen und erste EMV-Analysen, bevor umfangreichere Tests in grösseren EMV-Absorberhallen folgen.

Vorteile der GTEM Zellen

Kompakte Bauweise:
Weniger Platzbedarf als eine EMV-Halle, ideal für kleinere Labore und Entwicklungsabteilungen.

Schnelle Vorab-Tests:
Einfache Handhabung und schnelle Einrichtung für effiziente EMV-Tests.

Hohe Frequenzabdeckung:
Breiter Frequenzbereich für eine Vielzahl an EMV-Messungen.

Zu den GTEM/TEM Produkten

Automobilindustrie
Testen von Fahrzeugen und Komponenten


Fahrzeuge enthalten immer mehr elektronische Komponenten. EMV-Absorberhallen von Albatross Projects ermöglichen es Herstellern, Störfestigkeit und Störaussendung von Fahrzeugen und einzelnen Komponenten zu testen – etwa die elektromagnetische Interferenz (EMI) von Motorsteuergeräten, Infotainmentsystemen oder Sensoren.

Luft- und Raumfahrt
Funktionalität unter extremen Bedingungen


Die Luft- und Raumfahrtbranche erfordert höchste Zuverlässigkeit und Sicherheit der elektronischen Systeme. EMV-Hallen von Albatross werden genutzt, um sicherzustellen, dass alle Systeme – von Kommunikationsgeräten bis zu Navigationssystemen – unter extremsten Bedingungen funktionieren, etwa bei der Prüfung von Avioniksystemen.

Unterhaltungselektronik
Sicherheit und Zuverlässigkeit von Konsumgütern

Produkte wie Smartphones, Tablets und andere Konsumgüter müssen auf ihre elektromagnetische Verträglichkeit geprüft werden. Absorberhallen von Albatross Projects sind bei Herstellern die bevorzugte Umgebung, um Störaussendung und Störfestigkeit dieser Geräte zu testen.


Medizintechnik
Zuverlässigkeit und Sicherheit lebenswichtiger Geräte


Bei Herzpumpen, Defibrillatoren und anderen lebenserhaltenden Systemen ist die elektromagnetische Verträglichkeit unter allen Umständen zu gewährleisten. EMV-Hallen von Albatross Projects ermöglichen es, Störfestigkeit und Störaussendung dieser kritischen Geräte umfassend zu testen – damit Medizingerätehersteller höchste Sicherheitsstandards zuverlässig einhalten.

Häufig gestellte Fragen

Rund um die EMV-Halle | Absorbationskammer

Emitec Industrial konzipiert Absorberkammern je nach Anforderung für beide Einsatzbereiche. Für entwicklungsbegleitende Inhouse-Tests (Pre-Compliance) realisieren wir oft kompaktere und kosteneffiziente Kabinen. Für abschliessende, zertifizierungsrelevante Prüfungen (Full-Compliance) planen wir normgerechte EMV-Hallen – beispielsweise mit 3-Meter- oder 10-Meter-Messstrecken –, die internationale Standards wie CISPR, EN und FCC strikt erfüllen. Das sichert die rasche Marktzulassung Ihrer Produkte ohne externe Laborwartezeiten.


Ja, wir agieren als vollumfänglicher Systemintegrator. Sie erhalten nicht nur die bauliche Absorberkammer inklusive Schirmung, sondern die komplette, integrierte Messinfrastruktur aus einer Hand. Dazu gehören Antennen, Messempfänger, HF-Verstärker, Positioniersysteme (Drehtische und Antennenmaste) sowie die massgeschneiderte Automatisierungssoftware. Die EMV-Halle wird betriebsbereit und vorkalibriert an Sie übergeben.

In vielen Fällen ist das möglich. Bestehende Räumlichkeiten können durch den Einbau modularer Schirmkabinen und entsprechender Absorberauskleidungen (Ferritkacheln und Hybridabsorber) zu einer vollwertigen EMV-Halle aufgerüstet werden. Wir prüfen im Vorfeld die statischen Voraussetzungen, die Einbringwege für grosse Prüflinge und die elektromagnetischen Umgebungsbedingungen (RF-Environment), um die Machbarkeit sicherzustellen.


Moderne Absorberkammern sind auf höchste Breitbandigkeit ausgelegt. Durch die Kombination spezifischer Absorbermaterialien decken typische Industrie- und Automobilanlagen den Frequenzbereich von 30 MHz bis 18 GHz ab – bei Bedarf auch bis 40 GHz oder höher. Die exakte Auslegung der Schirmdämpfung und das Absorber-Layout berechnen wir individuell anhand der Prüfnormen, die für Ihre spezifischen Baugruppen relevant sind.

Emitec Industrial stellt den langfristigen Betrieb der EMV-Halle durch das eigene Service- und Kalibrationslabor am Hauptsitz in Rotkreuz (Kanton Zug) sicher. Wir übernehmen die regelmässige Systemkalibration, die Wartung der elektromechanischen Komponenten sowie die Überprüfung der Messgeräte. Diese lokale Verankerung garantiert kurze Reaktionszeiten, minimiert Ausfallzeiten in Ihrer Entwicklung und sichert die dauerhafte Reproduzierbarkeit der Messdaten.
