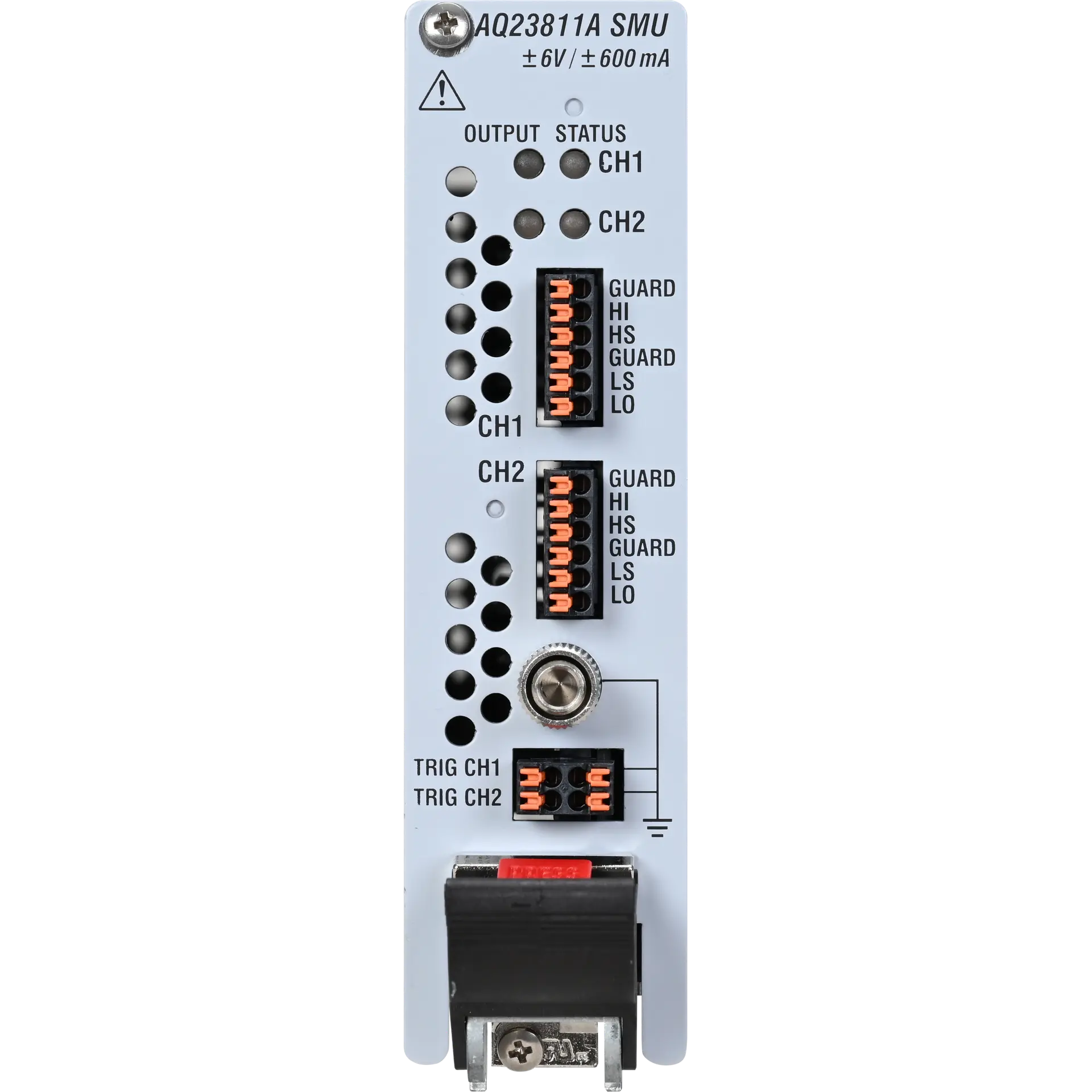

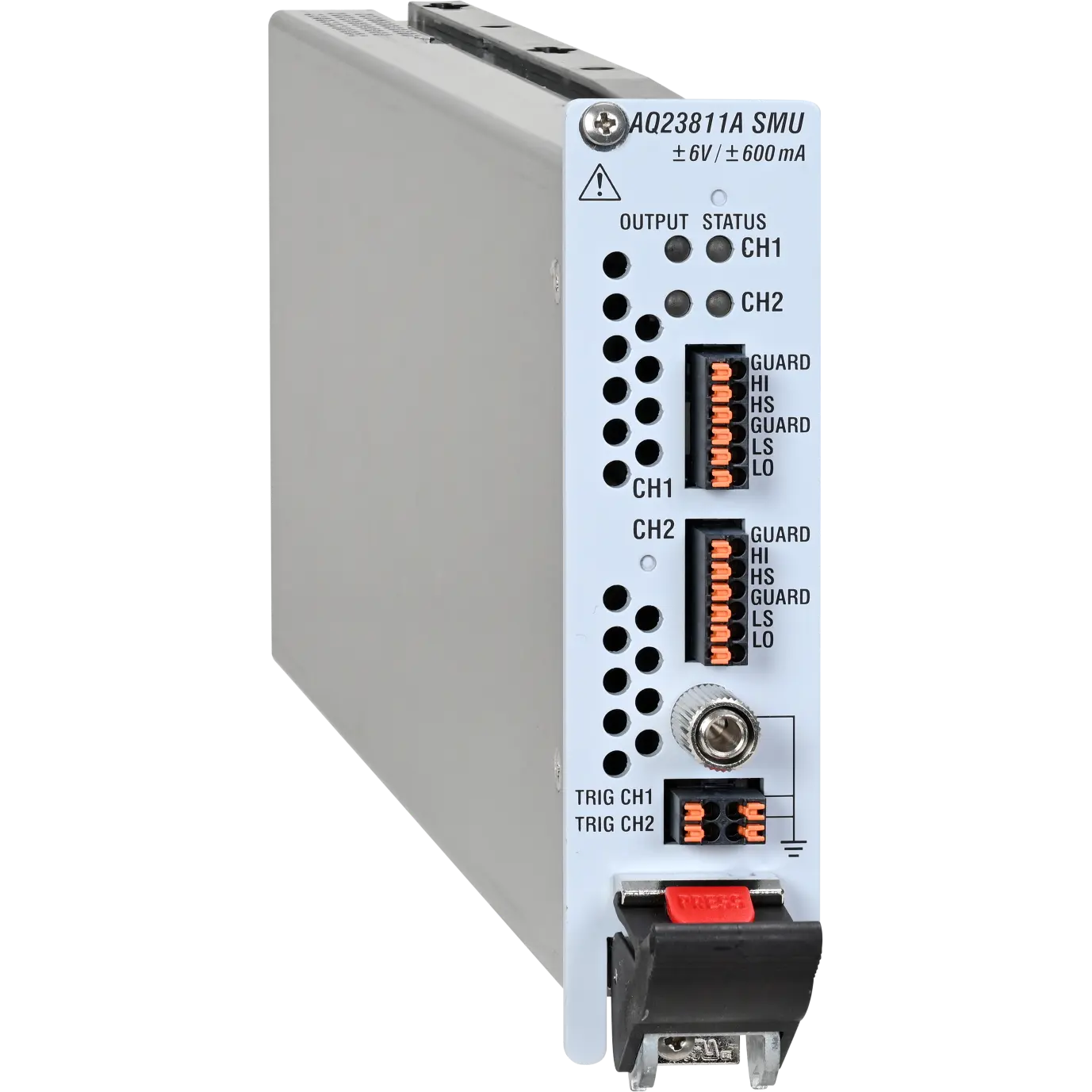

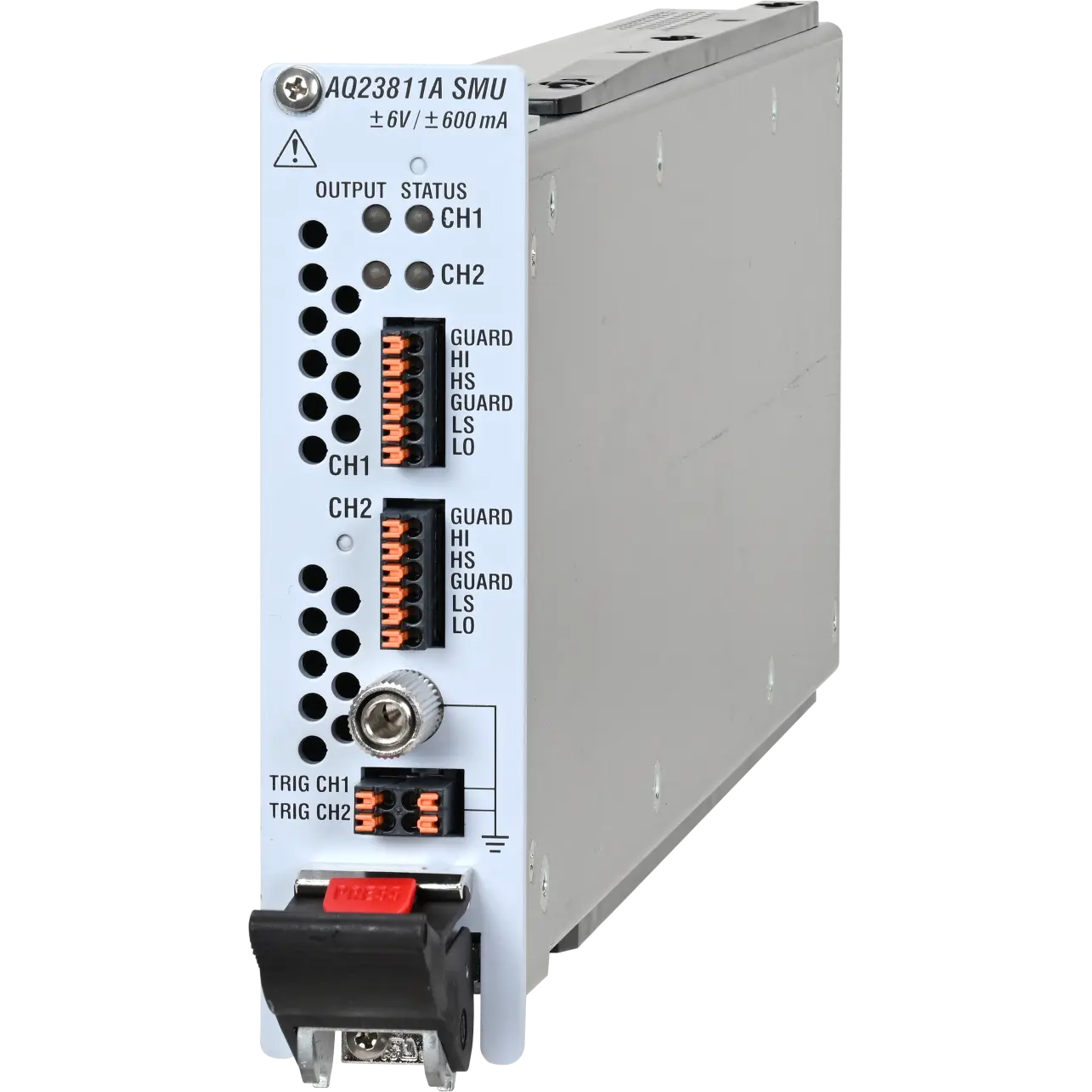

Yokogawa AQ23811A
eignet sich ideal zum Testen von Halbleiterbauelementen bei niedrigen bis mittleren Strömen und lässt sich mit einem 9-Slot-Rahmen auf bis zu 18 Kanäle erweitern.
Technische Highlights
- Source Measure Unit
- ±6 V / ±600 mA (Source), DC‐ und Pulsbetrieb (50 μs bis 1 s)
- Messauflösung bis in den pA‐Bereich
User Highlights
- ✓ Hohe Messpräzisio
- ✓ Quelle und Messgerät in einem Modul
- ✓ Skalierbarkeit
Anwendungsgebiete:
- Elektrotechnik und Elektronik
- Forschung und Entwicklung
- Prüfstände und Testsysteme
Die Yokogawa AQ23811A Source Measure Unit ist ein hochpräzises Instrument für die gleichzeitige Erzeugung und Messung elektrischer Signale. Sie wurde speziell für Anwendungen entwickelt, die eine exakte Charakterisierung von Bauteilen und Materialien erfordern.
Das Gerät kombiniert eine stabile Stromquelle mit einer empfindlichen Messtechnik und ermöglicht so die präzise Bestimmung von Strom Spannungs Kennlinien. Diese Funktionalität ist entscheidend für die Analyse elektronischer Komponenten, insbesondere in der Halbleiterentwicklung.
Die AQ23811A bietet eine hervorragende Messauflösung und hohe Stabilität. Anwender profitieren von reproduzierbaren Ergebnissen, die eine verlässliche Grundlage für Forschung und Qualitätssicherung darstellen. Gleichzeitig lassen sich komplexe Testsequenzen automatisieren, was die Effizienz deutlich steigert.
Durch ihre flexible Konfiguration kann die Source Measure Unit an unterschiedliche Anforderungen angepasst werden. Sie lässt sich problemlos in bestehende Testsysteme integrieren und unterstützt eine Vielzahl von Schnittstellen.
Typische Anwendungsbereiche:
• Halbleiterentwicklung und Bauteilcharakterisierung
• Materialforschung
• Elektrische Kennlinienmessung
• Qualitätsprüfung in der Produktion
Die Yokogawa AQ23811A Source Measure Unit liefert präzise und stabile Messdaten für anspruchsvolle Anwendungen. Sie unterstützt Entwickler und Ingenieure dabei, elektrische Eigenschaften zuverlässig zu analysieren und Prozesse gezielt zu optimieren.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Produkttyp | Source Measure Unit (SMU) |
| Messfunktion | programmierbare Strom-/Spannungsquelle und Messgerät |
| Kanäle | 1 Kanal |
| Spannungsmessbereich | modellabhängig bis ca. ±100 V |
| Strommessbereich | modellabhängig bis nA bis A Bereich |
| Auflösung | hohe Auflösung bis pA/mV Bereich modellabhängig |
| Genauigkeit | sehr hohe Präzision im ppm-Bereich modellabhängig |
| Abtastrate | schnelle Messzyklen bis kHz Bereich modellabhängig |
| Schnittstellen | USB/LAN/GPIB modellabhängig |
| Anwendung | Halbleitercharakterisierung / Batterie- und Komponentenprüfung / F&E und automatisierte Testsysteme |
