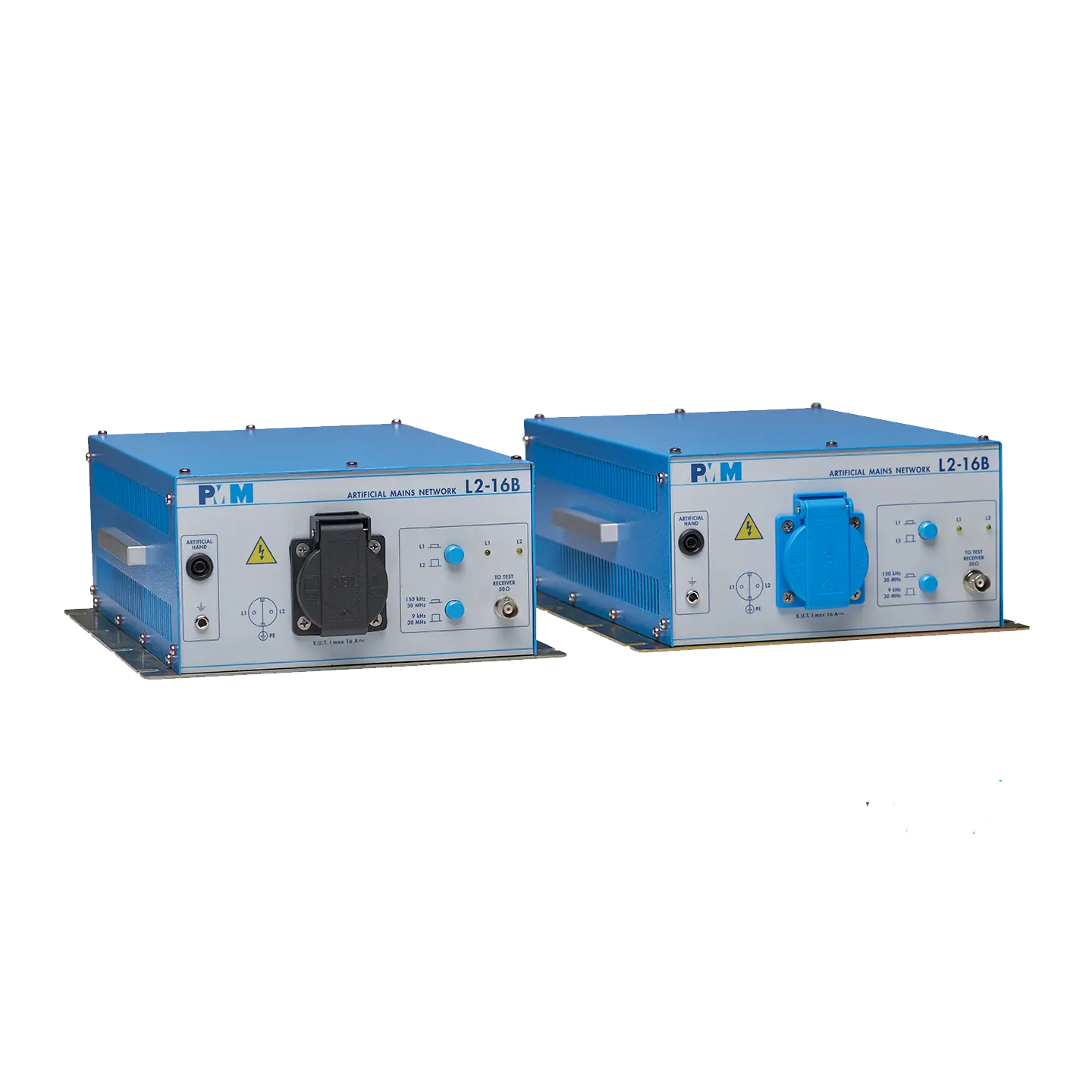

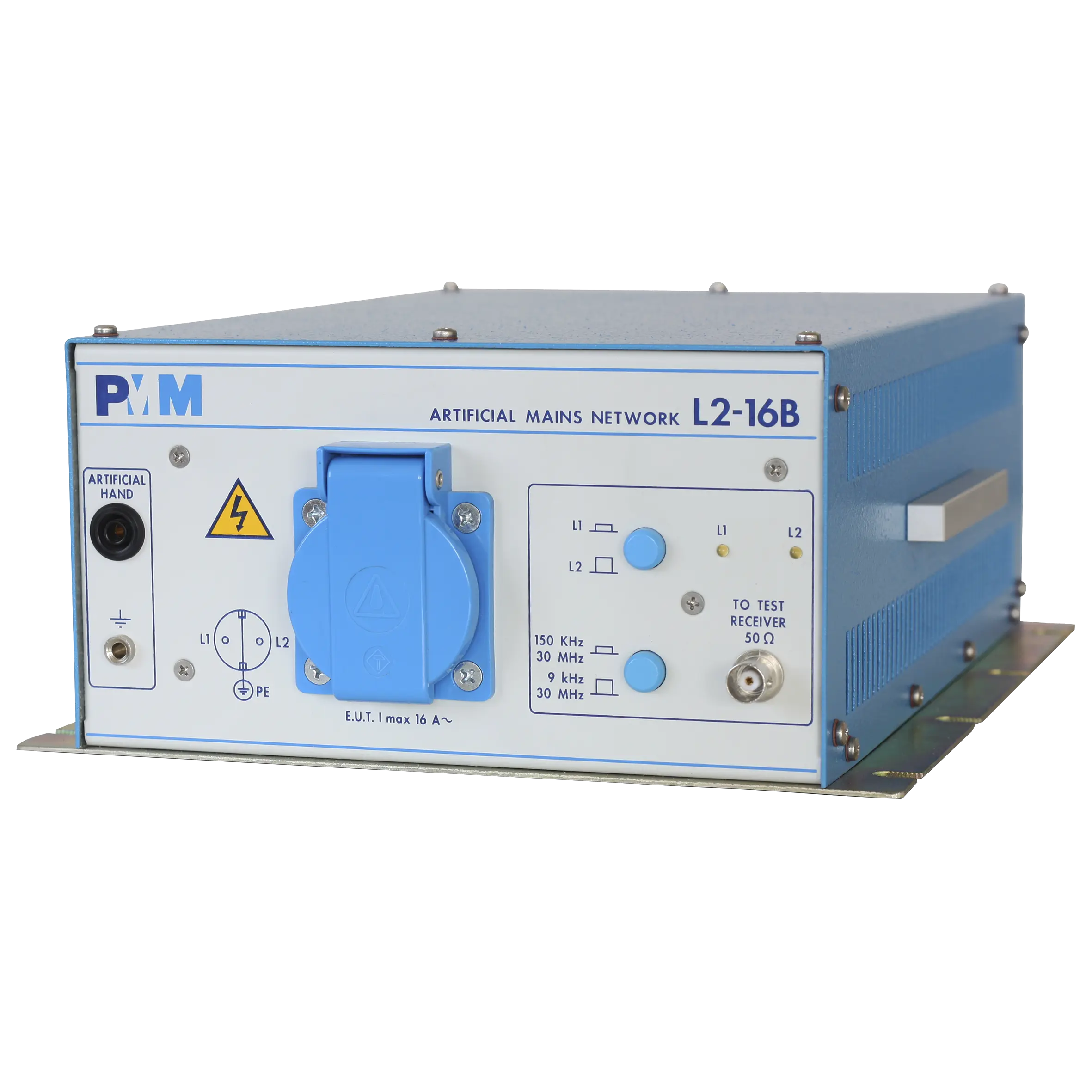

Narda PMM L2-16
1-Phasen LISN (Line Impedance Stabilisation Network)
Technische Highlights
- 9 kHz bis 30 MHz
- Bis 16 A
- Entspricht CISPR 16‐1‐2
User Highlights
- ✓ Zuverlässige Emissionsmessung
- ✓ Einfach integrierbar
- ✓ Praxisgerecht
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Forschung und Universitäten
Die Narda PMM L2 16 ist eine hochwertige Line Impedance Stabilisation Network Lösung zur Messung leitungsgebundener Emissionen in EMV Prüfungen. Sie stellt eine definierte Impedanz zur Verfügung und sorgt für stabile Messbedingungen während der Analyse.
Das Gerät trennt externe Störungen vom Prüfling und ermöglicht eine genaue Erfassung der emittierten Signale. Dies ist entscheidend für eine normgerechte Bewertung und die sichere Einhaltung von EMV Richtlinien. Die Messergebnisse sind reproduzierbar und ermöglichen eine präzise Vergleichbarkeit.
Ein wesentlicher Vorteil der Narda PMM L2 16 liegt in ihrer Zuverlässigkeit und einfachen Integration. Sie kann problemlos in bestehende Prüfaufbauten eingebunden werden und unterstützt effiziente Testprozesse in Labor und Industrie.
Die robuste Konstruktion gewährleistet eine langfristige Nutzung auch bei intensiven Prüfzyklen. Gleichzeitig sorgt die klare Struktur der Messausgänge für eine einfache Verbindung mit Analysegeräten.
Typische Anwendungsbereiche umfassen:
• EMV Tests von elektrischen Geräten
• Messung leitungsgebundener Emissionen
• Qualitätssicherung und Produktentwicklung
• Einsatz in akkreditierten Prüflaboren
Die Narda PMM L2 16 bietet eine zuverlässige Basis für präzise EMV Messungen und unterstützt die Einhaltung internationaler Normen.
Für Anwendungen in Entwicklung und Zertifizierung stellt diese LISN eine bewährte und effiziente Lösung dar.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | Line Impedance Stabilization Network (LISN) für leitungsgebundene EMV‑Messungen |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Normen | CISPR 16‑1‑2 / VDE 0876 / FCC Part 15 / MIL‑STD‑461 |
| Leitungsimpedanz | 50 Ω |
| Strom | bis 16 A |
| Spannung | bis 250 Vac / 350 Vdc |
| Netzfrequenz | DC bis 60 Hz |
| Ersatzschaltbild | 50 Ω // (5 Ω + 50 µH) mit integrierter Drossel |

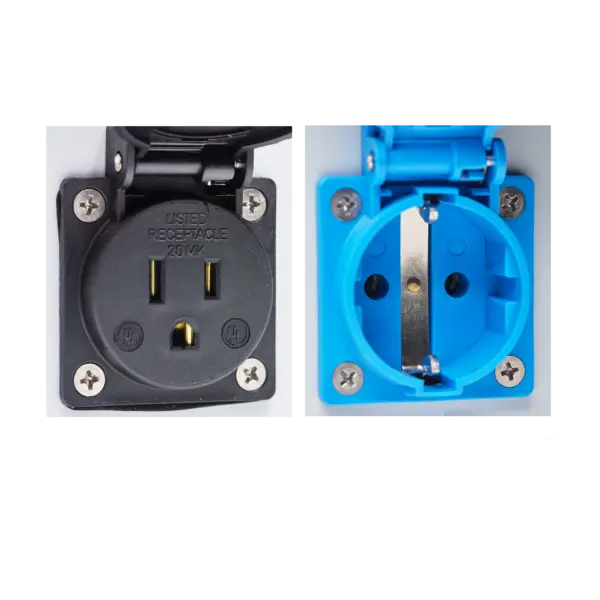

| Anschluss | BNC‑RF‑Ausgang + Schuko‑EUT‑Anschluss |
| Bauform | kompakt / ca. 5.5 kg |
