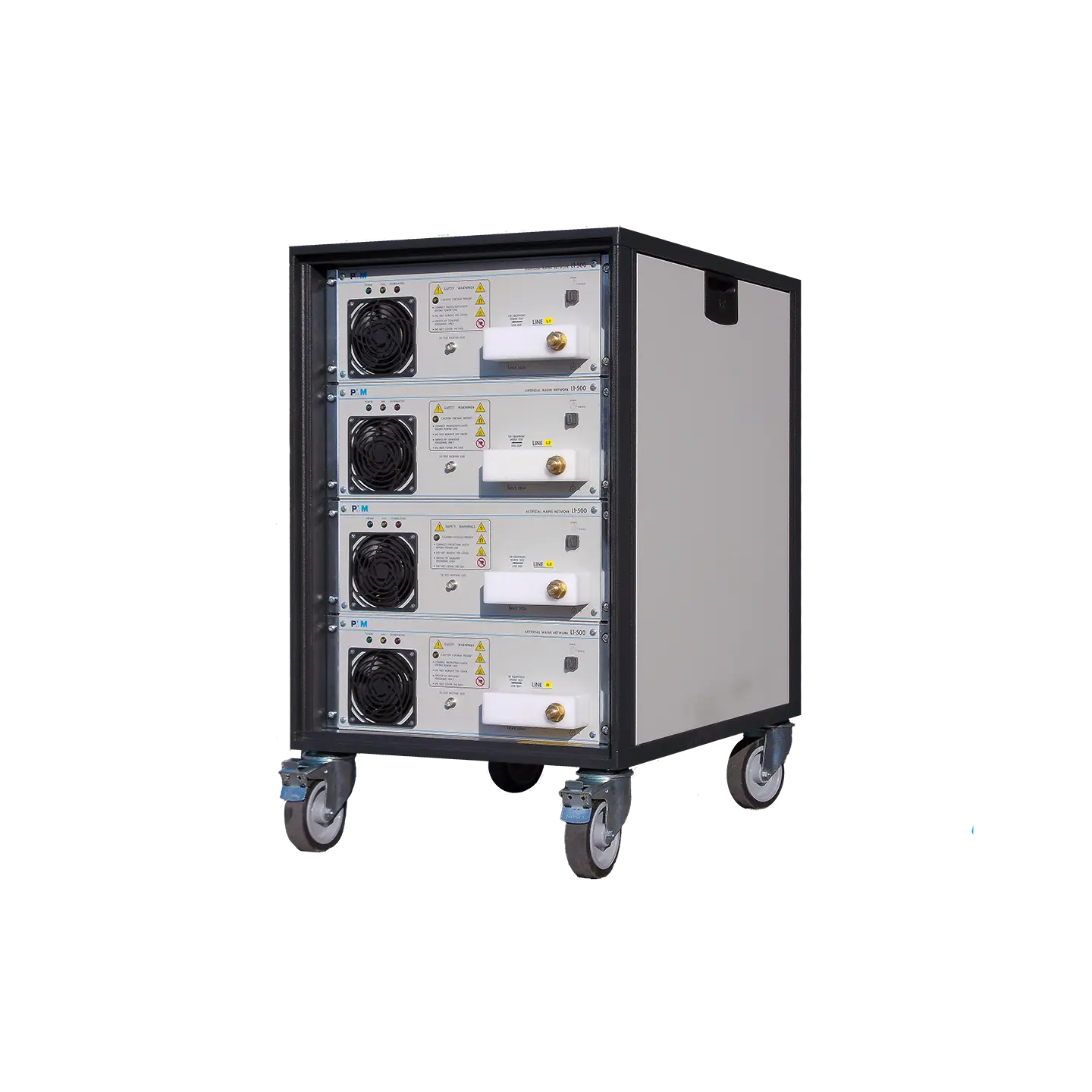

Narda PMM L1-500
LISN, Frequenzbereich von 9 kHz bis 30 MHz
Technische Highlights
- 9 kHz bis 30 MHz
- 300 A kontinuierlich, 500 A kurzzeitig
- Entspricht CISPR 16‐1‐2
User Highlights
- ✓ Messungen bei hohen Strömen
- ✓ Hohe Wiederholgenauigkeit
- ✓ Robuster Laboreinsatz
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Forschung und Universitäten
Die Narda PMM L1 500 ist eine leistungsstarke Line Impedance Stabilisation Network Lösung für EMV Prüfungen an elektrischen Geräten mit hohen Strömen. Sie stellt eine definierte Netzimpedanz bereit und ermöglicht dadurch reproduzierbare Messungen leitungsgebundener Störungen.
Besonders bei leistungsintensiven Anwendungen ist die stabile Trennung zwischen Prüfling und Versorgungsnetz entscheidend. Die Narda PMM L1 500 gewährleistet eine kontrollierte Messumgebung und reduziert externe Einflüsse auf die Ergebnisse. Dadurch werden emissionsrelevante Signale zuverlässig erfasst und bewertet.
Die Konstruktion ist für hohe Strombelastungen ausgelegt und bietet eine langfristig stabile Performance auch unter anspruchsvollen Bedingungen. Dies macht das System ideal für industrielle Anwendungen, bei denen hohe Leistungsaufnahmen geprüft werden müssen.
Die Integration in bestehende EMV Prüfaufbauten erfolgt effizient. Die LISN lässt sich problemlos mit Messempfängern und Analysesystemen kombinieren und unterstützt strukturierte und normgerechte Prüfabläufe.
Typische Anwendungsbereiche:
• EMV Tests an Hochstromgeräten
• Leitungsgebundene Emissionsmessung
• Industrie und Leistungselektronik
• Normprüfungen und Zertifizierung
Die Narda PMM L1 500 bietet eine zuverlässige Grundlage für anspruchsvolle EMV Messaufgaben. Sie unterstützt Prüfingenieure dabei, emissionsrelevante Effekte präzise zu analysieren und Produkte normkonform zu gestalten.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | Line Impedance Stabilization Network (LISN) für leitungsgebundene EMV‑Messungen |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Normen | CISPR 16‑1‑2 / VDE 0876 / FCC Part 15 / MIL‑STD‑461F |
| Leitungsimpedanz | 50 Ω |
| Strom | bis 500 A (20 min.) / ca. 300 A kontinuierlich |
| Spannung | bis 400 Vac / 565 Vdc |
| Netzfrequenz | DC bis 60 Hz |
| Ersatzschaltbild | 50 Ω // (5 Ω + 50 µH) mit 250 µH Drossel |
| Anschluss | BNC‑RF‑Ausgang + Hochstromanschlüsse (Bolzen) |
| Bauform | rackfähig / ca. 55 kg / integrierte Kühlung |
