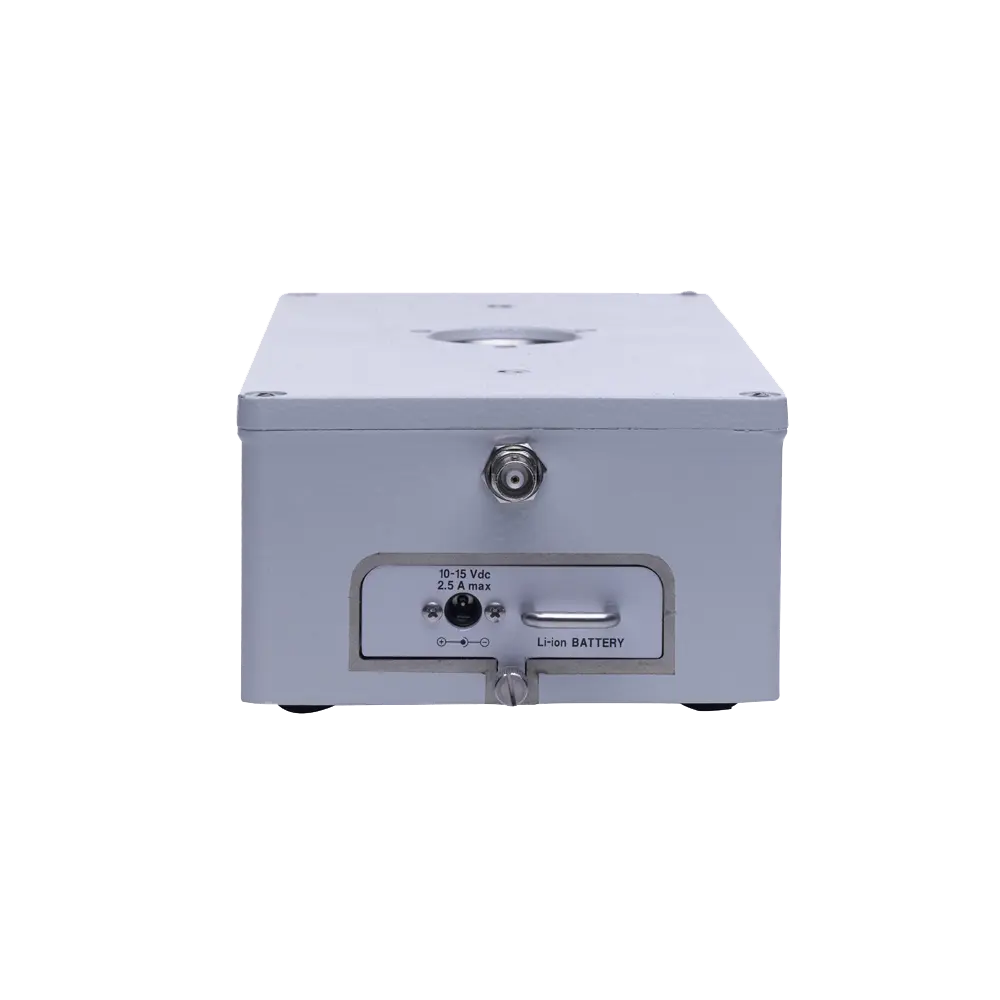

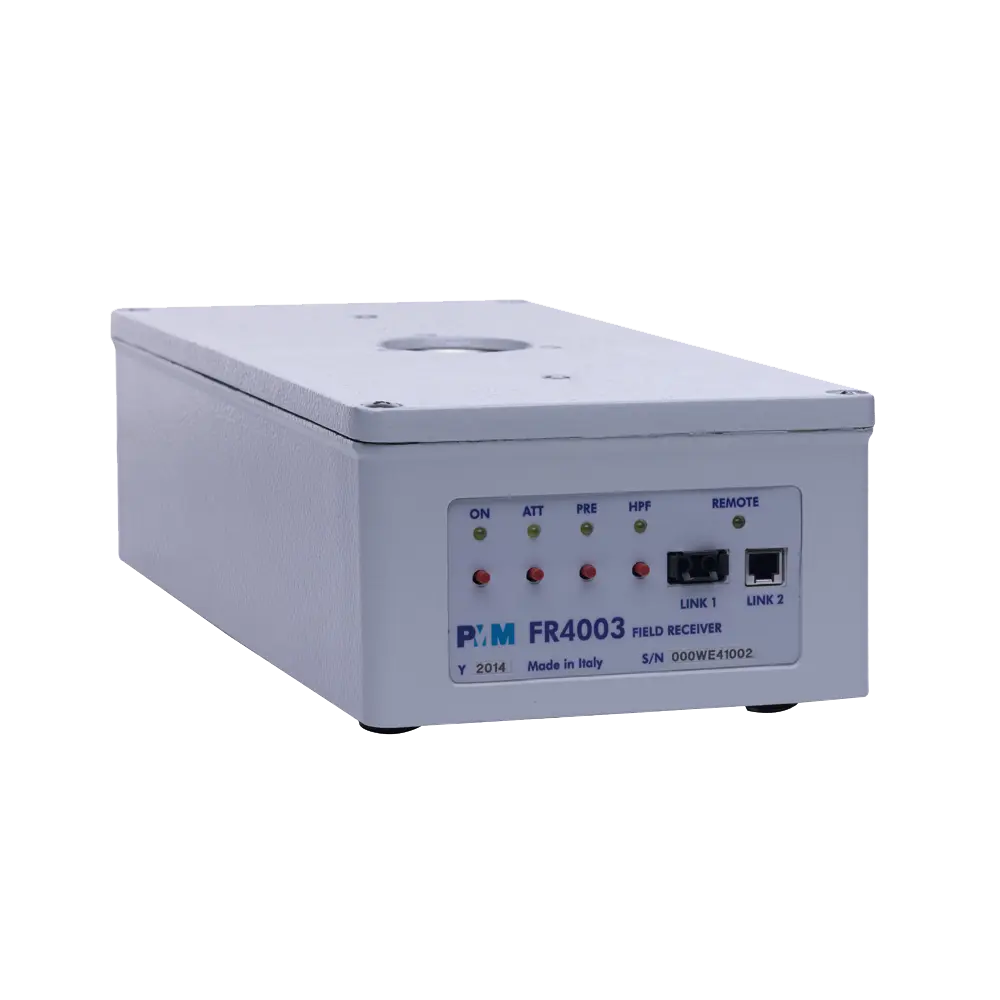

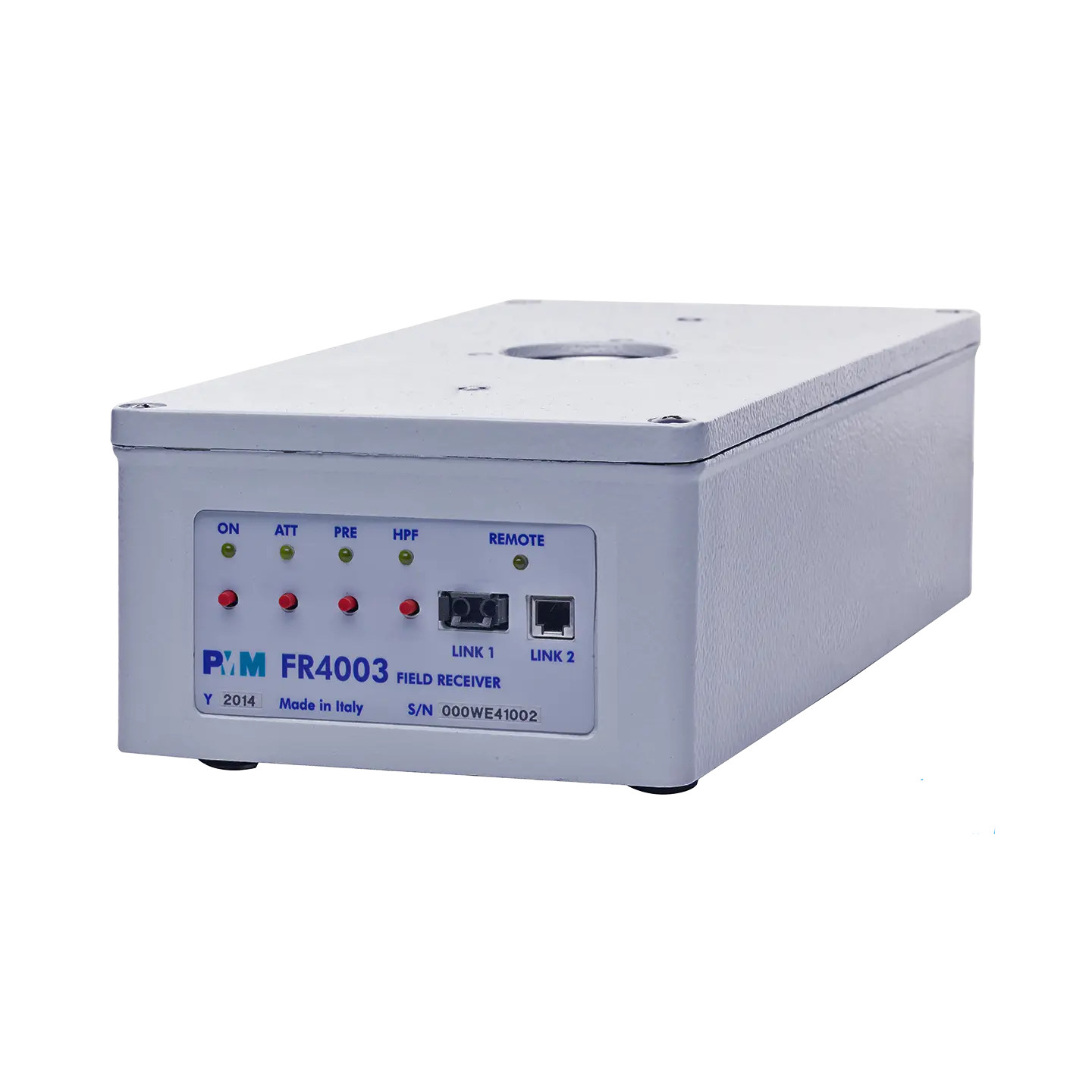

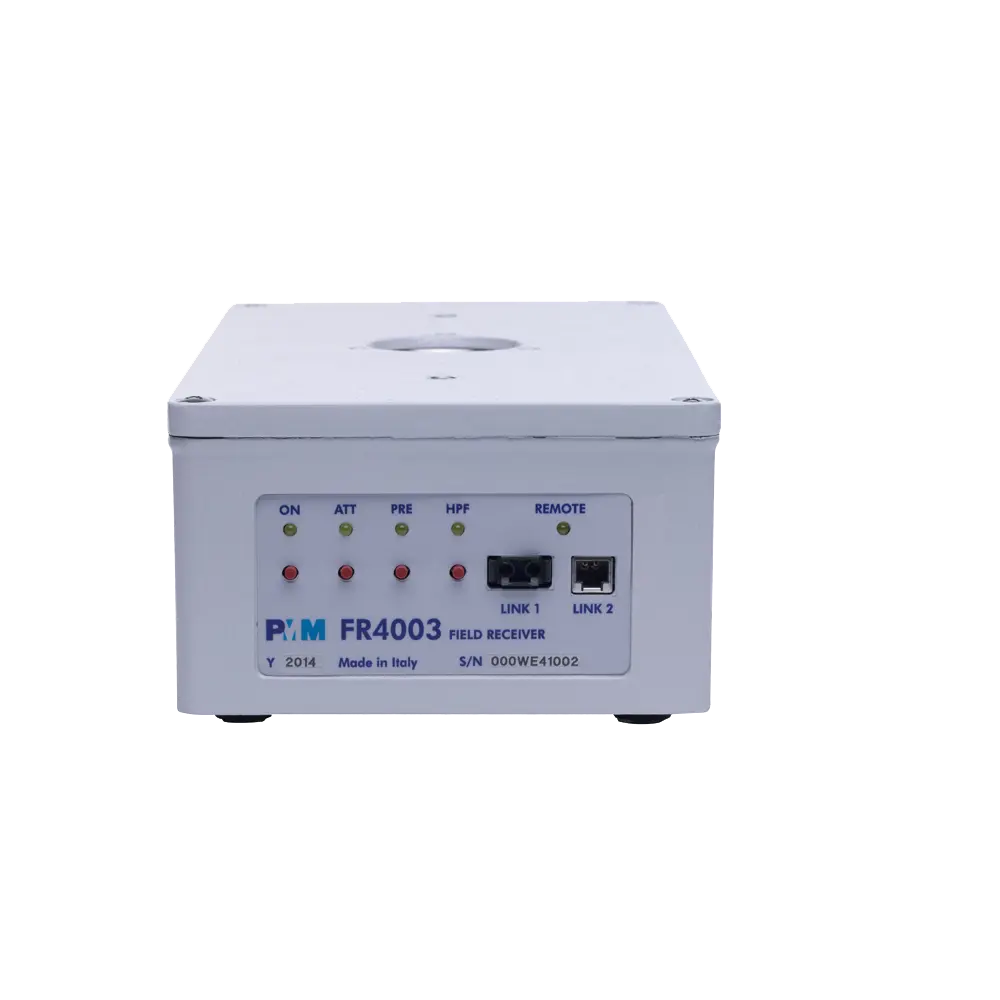

Narda PMM FR-4003
Electric Field Receiver 9 hKz - 30 MHz
Technische Highlights
- 9 kHz bis 30 MHz
- CISPR 16‐1‐1 konformer EMI‐Empfänger
- Optische Anbindung
User Highlights
- ✓ Minimale Messunsicherheit
- ✓ Zukunftssicher
- ✓ Einfach & mobil
Anwendungsgebiete:
- Telekommunikation
- Militär- und Sicherheitstechnik
- Prüflabore und Zertifizierungsstellen
- Forschung und Universitäten
- Halbleiter- und Elektronikentwicklung
Die Narda PMM FR 4003 ist eine hochpräzise Feldsonde für Anwendungen im Bereich der feldgebundenen Immunität und EMV Analyse. Sie wurde entwickelt, um elektromagnetische Feldstärken exakt zu messen und eine zuverlässige Bewertung von Prüfaufbauten zu ermöglichen.
Dank ihrer isotropen Messcharakteristik erfasst die Sonde elektromagnetische Felder unabhängig von der Einfallsrichtung. Dadurch werden Messfehler minimiert und reproduzierbare Ergebnisse erzielt. Dies ist besonders wichtig für normgerechte EMV Prüfungen.
Ein zentraler Vorteil der Narda PMM FR 4003 liegt in ihrer hohen Sensitivität und Genauigkeit. Auch geringe Feldstärken können präzise erfasst werden, was eine detaillierte Analyse ermöglicht. Anwender erhalten verlässliche Daten für die Bewertung von Störfestigkeit.
Typische Anwendungsbereiche sind:
• Feldstärkemessung in EMV Prüfkammern
• Kalibrierung von Testaufbauten
• Validierung von Immunitätstests
• Forschung und Entwicklung
Die kompakte Bauform erleichtert die Positionierung im Prüfaufbau. Gleichzeitig ermöglicht die robuste Konstruktion eine zuverlässige Nutzung im Laborbetrieb.
Die Narda PMM FR 4003 lässt sich problemlos in automatisierte EMV Testsysteme integrieren. Dadurch können Messprozesse effizient gestaltet und standardisiert werden.
Für präzise und reproduzierbare Feldmessungen ist die Narda PMM FR 4003 eine bewährte Lösung, die höchste Anforderungen an Genauigkeit und Zuverlässigkeit erfüllt.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | FFT‑Feld‑Empfänger mit integrierter Antenne (E‑Feld‑Messung, ersetzt Stabantenne) |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Normen | CISPR 12 / CISPR 16 / CISPR 25 / MIL‑STD / DO‑160 |
| Messprinzip | FFT + Sweep‑Betrieb (gapless möglich) |
| Detektoren | Peak / Quasi‑Peak / Average / RMS / C‑Average |
| IF‑Bandbreiten | ca. 200 Hz bis 300 kHz |
| Dynamikbereich | ca. 80–200 dB |
| Genauigkeit | ca. ±0.8 dB |
| Dämpfung / Vorverstärker | Attenuator 0–30 dB + Vorverstärker (~20 dB) |
| Schnittstellen / Besonderheiten | Glasfaser‑Link zu 9010F/PC / integrierter Tracking‑Generator / Selbstkalibrierung und Batterie‑betrieb |
Laden Sie die Produktunterlagen direkt herunter oder fordern Sie weitere Dokumente an.
