EMV Messgeräte / Leitungsgebundene Emission

Narda PMM ER 8000 FFT

CISPR 16-1-1 konform. Ideal für in Situ Messungen mit Akku & Display. Ebenfalls CISPR 14-1 konform in Kombination mit der Click CA0010-Erweiterung

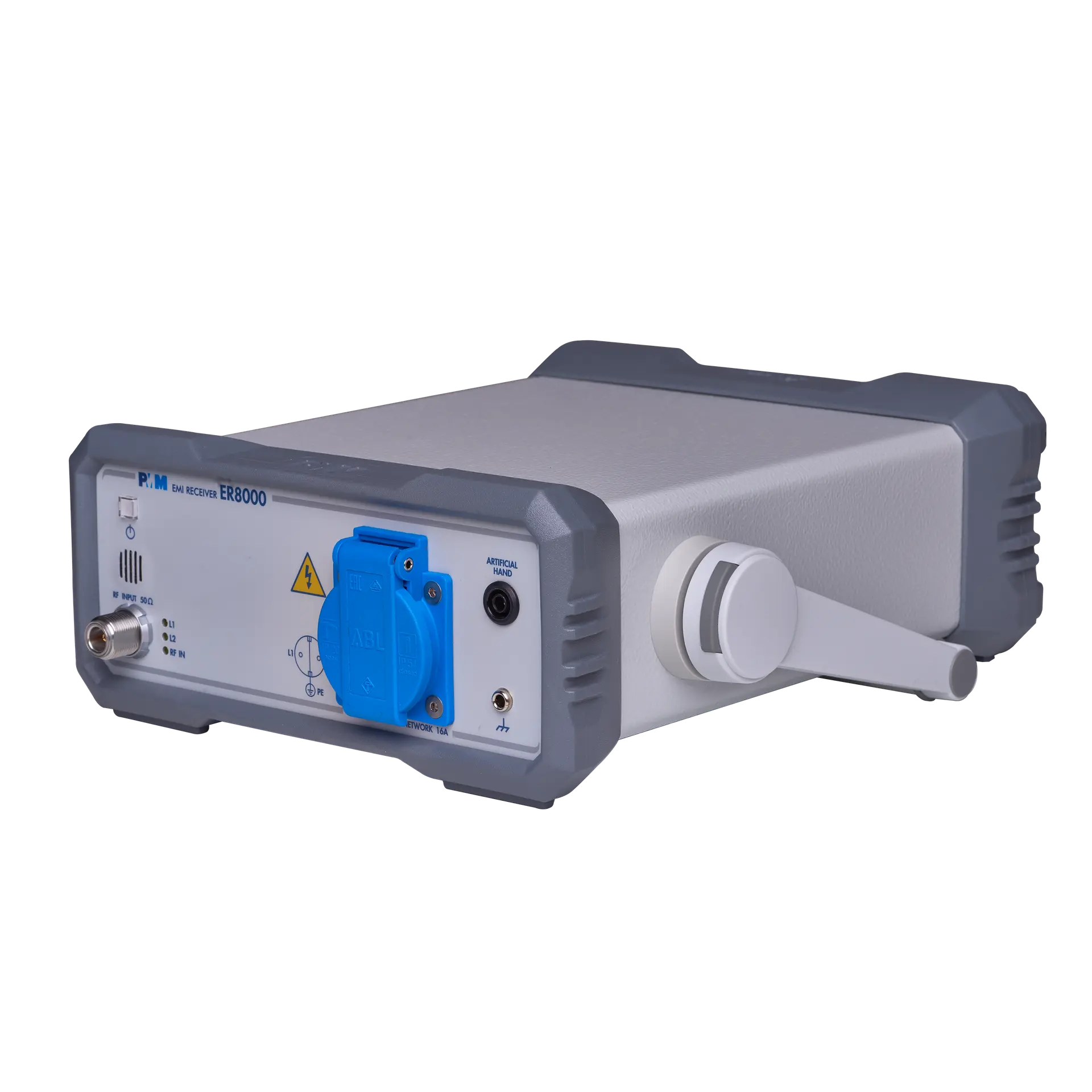

Der Narda PMM ER 8000 FFT EMI Empfänger ermöglicht ultraschnelle und normkonforme EMV Messungen mit FFT Technologie und liefert präzise Ergebnisse für effiziente Prüfprozesse in Entwicklung, Labor und industriellen Anwendungen.

Technische Highlights

CISPR 16‑1‑1 konform
9 kHz bis 3 GHz

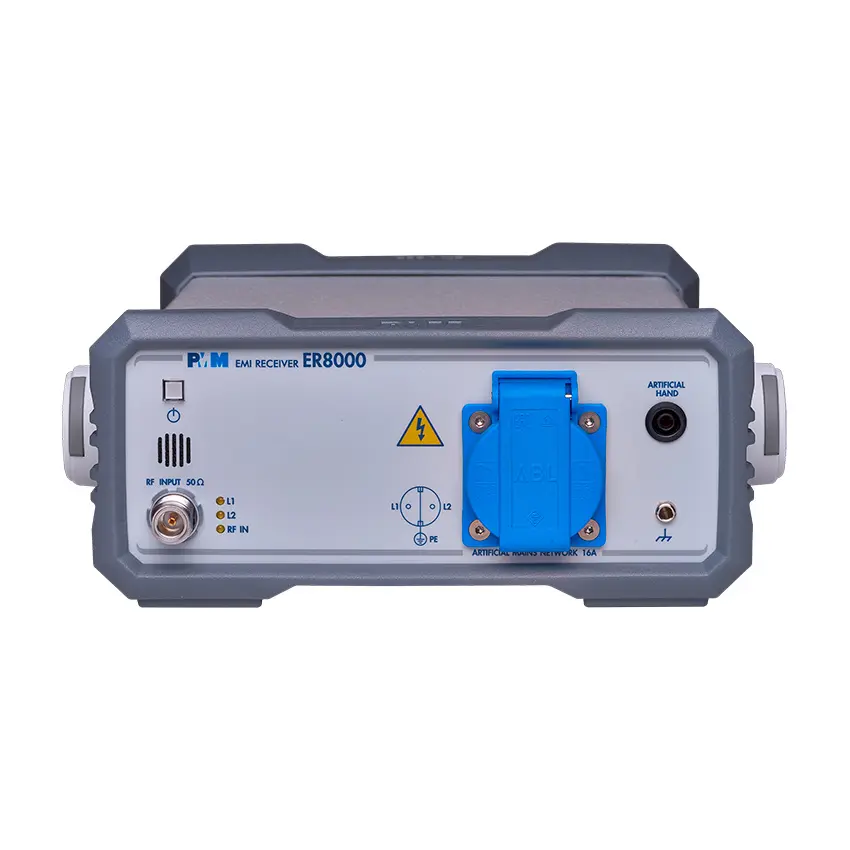

Integrierte LISN

User Highlights

✓ Sehr schnelle Tests
✓ Kompakt & mobil
✓ Einfacher Betrieb

Auf Anfrage

Anwendungsgebiete:

Telekommunikation
Militär- und Sicherheitstechnik
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Der Narda PMM ER 8000 FFT EMI Empfänger ist ein moderner Messempfänger für EMV Prüfungen im Bereich feldgebundener Emissionen. Durch den Einsatz von FFT Technologie ermöglicht er besonders schnelle und präzise Messungen über einen Frequenzbereich von 9 kHz bis 3 GHz.

Im Vergleich zu klassischen Scanning Empfängern reduziert die FFT Verarbeitung die Messdauer erheblich. Mehrere Frequenzen werden gleichzeitig erfasst, wodurch Prüfzeiten deutlich verkürzt werden. Dies steigert die Effizienz in Laboren und Entwicklungsabteilungen signifikant.

Der Narda PMM ER 8000 FFT EMI Empfänger erfüllt relevante Normanforderungen und liefert reproduzierbare Messergebnisse. Die hohe Dynamik und Empfindlichkeit stellen sicher, dass auch schwache Emissionen zuverlässig erkannt werden. Dies ist entscheidend für die Einhaltung internationaler EMV Standards.

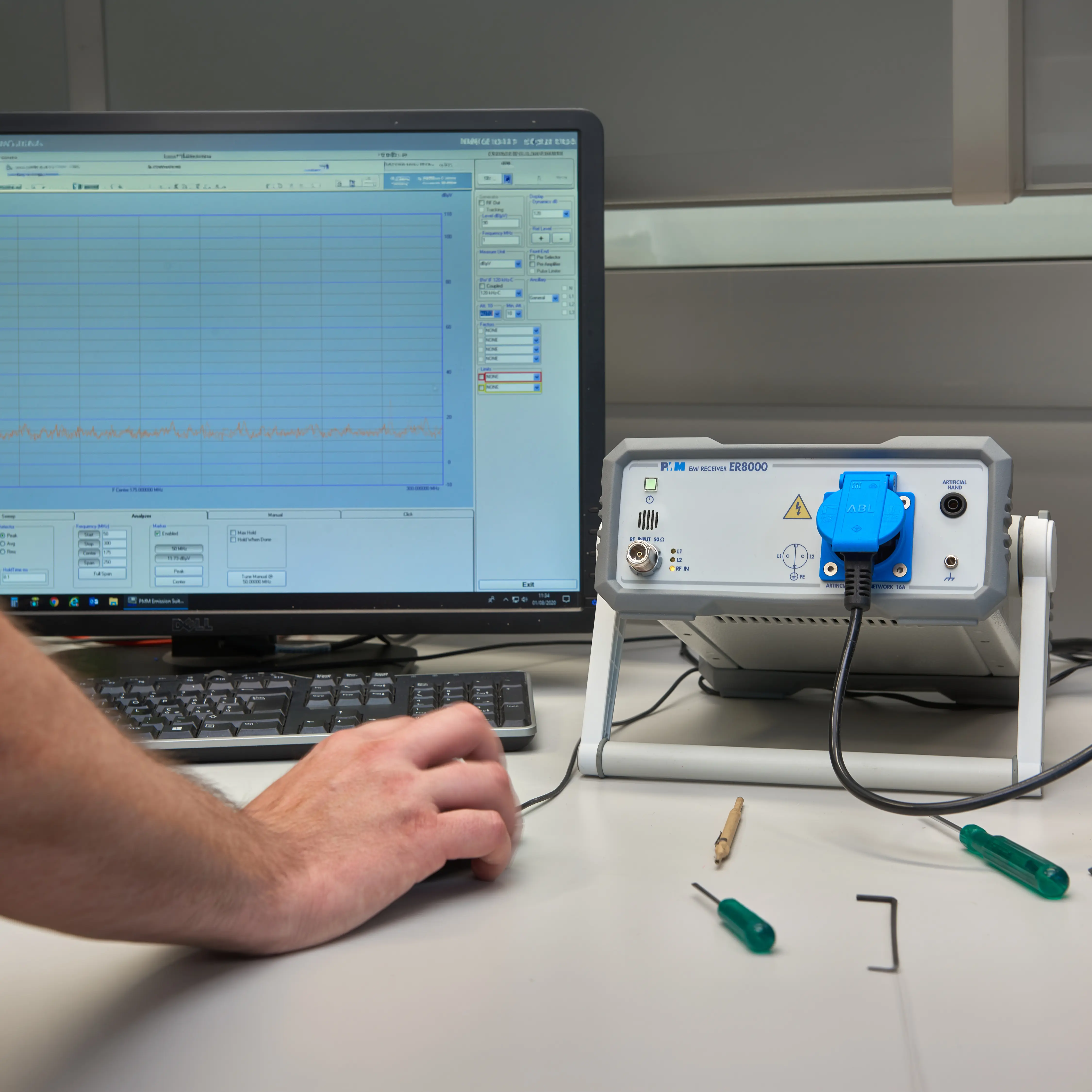

Die intuitive Bedienoberfläche unterstützt einen effizienten Workflow. Messungen können einfach konfiguriert und Ergebnisse klar visualisiert werden. Gleichzeitig lassen sich Messdaten problemlos dokumentieren und weiterverarbeiten.

Typische Anwendungsbereiche umfassen:

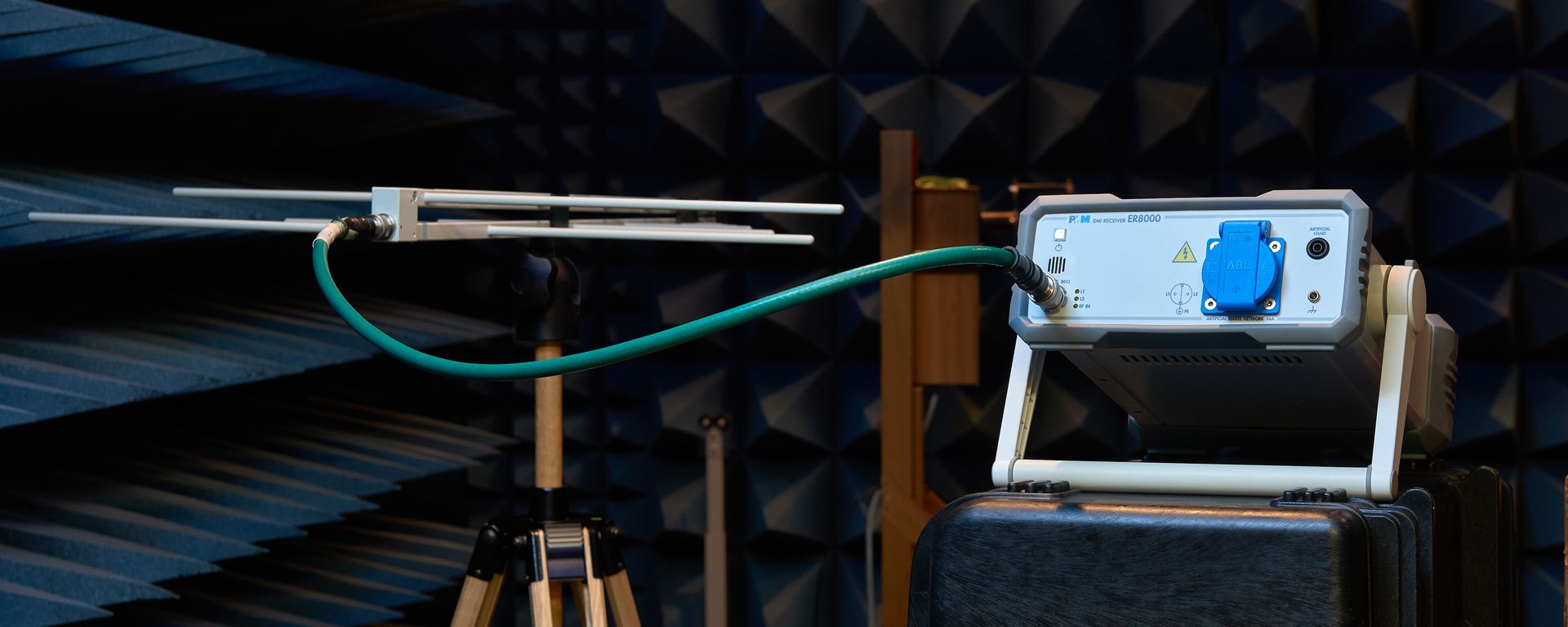

• EMV Prüfungen feldgebundener Emissionen

• Vorzertifizierungs Messungen in Entwicklung

• Einsatz in EMV Prüflaboren

• Analyse von Störquellen

Der Narda PMM ER 8000 FFT EMI Empfänger verbessert die Produktivität bei EMV Tests und liefert zuverlässige Messergebnisse für fundierte Entscheidungen.

Für Anwendungen mit Fokus auf Geschwindigkeit und Normkonformität bietet dieses System eine leistungsstarke und zukunftssichere Lösung.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	9 kHz bis 3 GHz (Option 00: bis 30 MHz)
Normen	CISPR 16‑1‑1 / MIL‑STD‑461 / ANSI C63.2 / FCC
Messprinzip	FFT‑basierter EMI‑Empfänger + Spektrumanalysator
Detektoren	Peak / Quasi‑Peak / Average / RMS
IF‑Bandbreiten	200 Hz / 9 kHz / 120 kHz / 1 MHz (CISPR RBW)
Genauigkeit	ca. ±1.2 dB bis ±1.6 dB
Dynamik / Max. Eingang	bis 140 dBµV (~2 W)
Dämpfung / Vorverstärker	Dämpfung 0–45 dB + Vorverstärker (~20 dB)

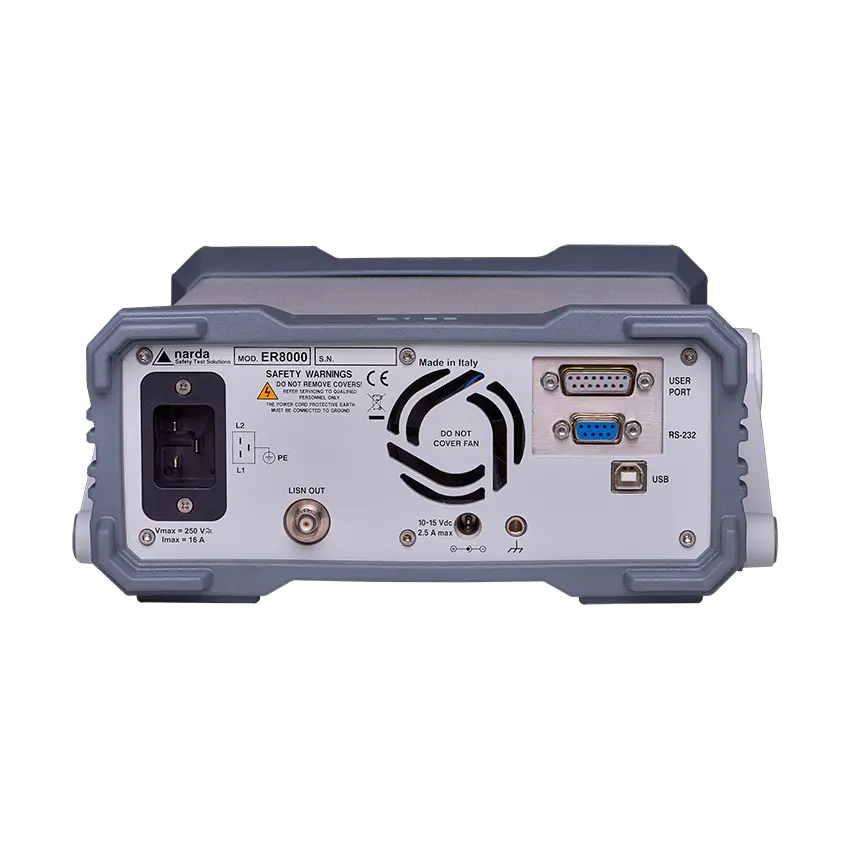

Schnittstellen	USB / RS‑232
Zusatzfunktionen	integriertes LISN / gapless FFT / sehr schnelle Scanzeit (~2 s Band B)
