Narda PMM CISPR
CISPR compliant
Technische Highlights
- Passive Spannungsprüfsonden
- Geeignet für Leitungen bis 1000 Vac / 1500 Vdc
- Standardisierte Impedanz
User Highlights
- ✓ Messungen ohne LISN
- ✓ Normabdeckung
- ✓ Praxisgerecht
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
- Industrieelektronik / Maschinenbau

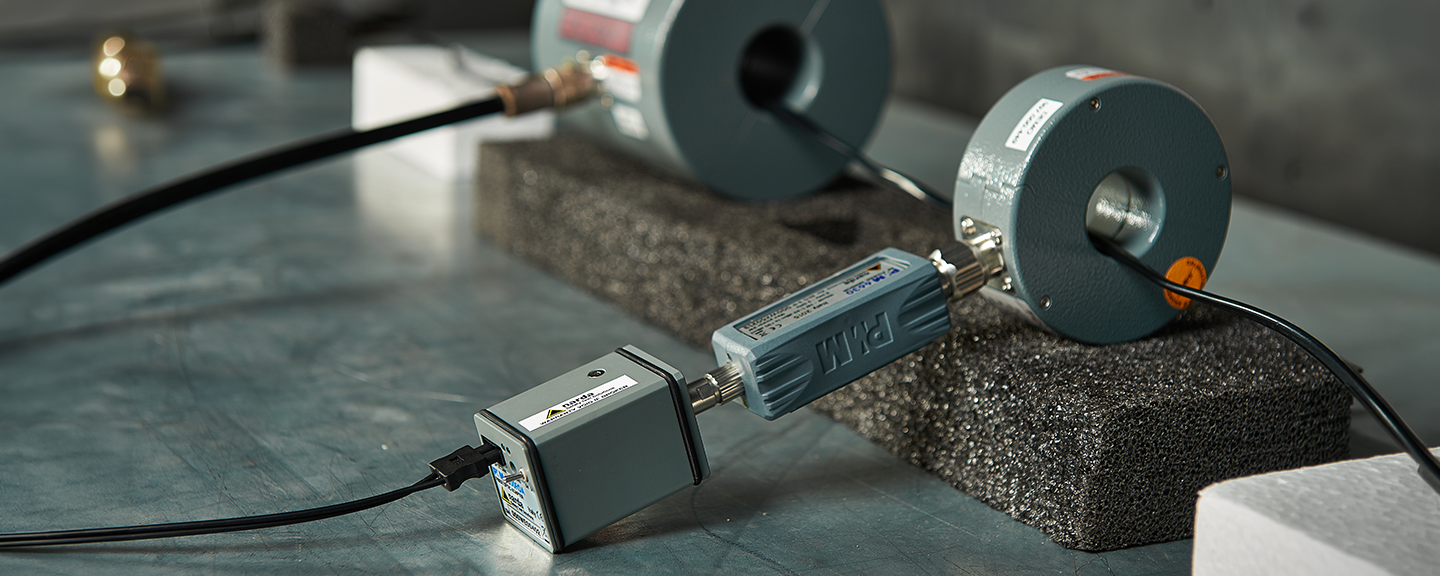

Die Narda PMM CISPR Passive Voltage Probes sind spezialisierte Messsonden für EMV Prüfungen im Bereich leitungsgebundener Emissionen. Sie ermöglichen eine direkte Spannungsmessung am Prüfling, ohne dass eine klassische LISN erforderlich ist.
Diese Methode ist besonders vorteilhaft in Anwendungen, bei denen eine Integration einer LISN nicht praktikabel ist. Die Sonden erfassen Störspannungen direkt an den Leitungen und liefern dabei normkonforme Messergebnisse gemäss CISPR Vorgaben.
Die passive Konstruktion gewährleistet eine hohe Messstabilität und reduziert das Risiko von Beeinflussungen durch aktive Komponenten. Dadurch entsteht eine zuverlässige Datenbasis für die Bewertung von EMV Eigenschaften.
Die Narda PMM CISPR Passive Voltage Probes zeichnen sich durch einfache Handhabung und flexible Einsatzmöglichkeiten aus. Sie lassen sich schnell installieren und sind ideal für mobile Messungen sowie für schwer zugängliche Systeme.
Typische Anwendungsbereiche:
• Leitungsgebundene Emissionsmessung ohne LISN
• Mobile EMV Prüfungen
• Entwicklungsbegleitende Tests
• Analyse komplexer Systeme
Die Narda PMM CISPR Passive Voltage Probes bieten eine flexible und effiziente Alternative zur klassischen LISN Messung. Sie ermöglichen präzise Ergebnisse auch unter anspruchsvollen Bedingungen und erweitern die Möglichkeiten moderner EMV Prüfungen.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | Passive Hochimpedanz‑Spannungssonde für leitungsgebundene EMV‑Messungen |
| Frequenzbereich | 9 kHz bis 30 MHz |
| Impedanz | ca. 1500 Ω |
| Dämpfung | 30 dB oder 35 dB |
| Max. Eingangsspannung | bis 1000 Vac / 1500 Vdc |
| Normen | CISPR 16‑1‑2 konform |
| Ausgang | 50 Ω BNC Ausgang |
| Bauform | kompakte Bauform (~0.25 kg) |
| Sicherheitsmerkmale | integrierter Blockkondensator zur Entkopplung der Netzspannung |
