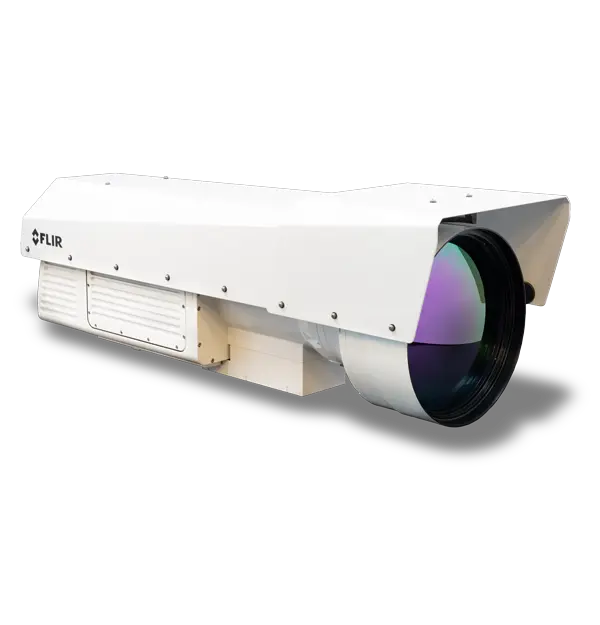

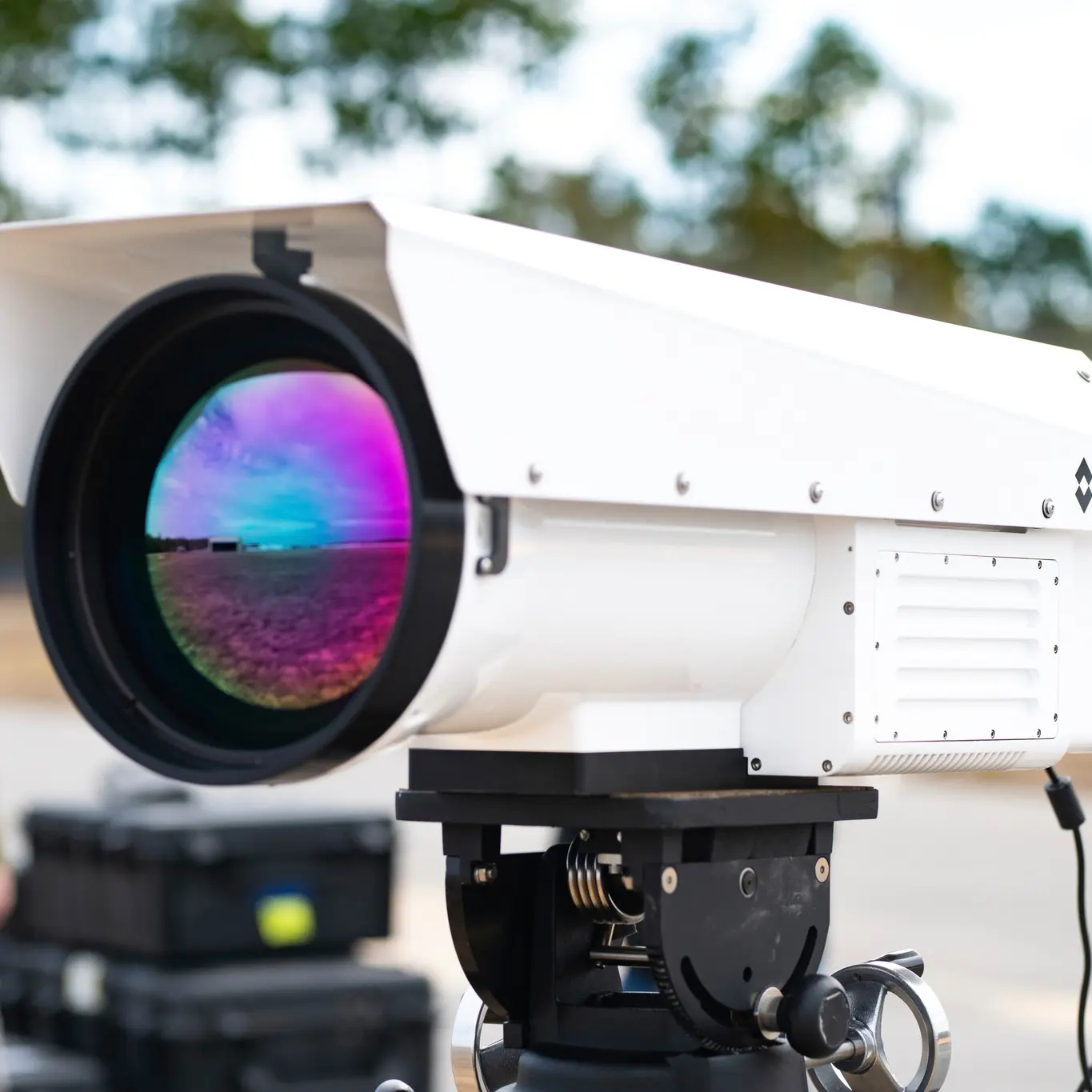

FLIR RS6780

Hohe Reichweite und dynamische Datenerfassung!

Die FLIR RS6780 bietet ultraschnelle MWIR Thermografie für anspruchsvollste Anwendungen. Sie liefert extrem hohe Bildraten, präzise Temperaturmessung und ermöglicht detaillierte Analyse dynamischer Prozesse in Forschung und Highspeed Prüfungen.

Technische Highlights

R&D
Auflösung: 640 × 512

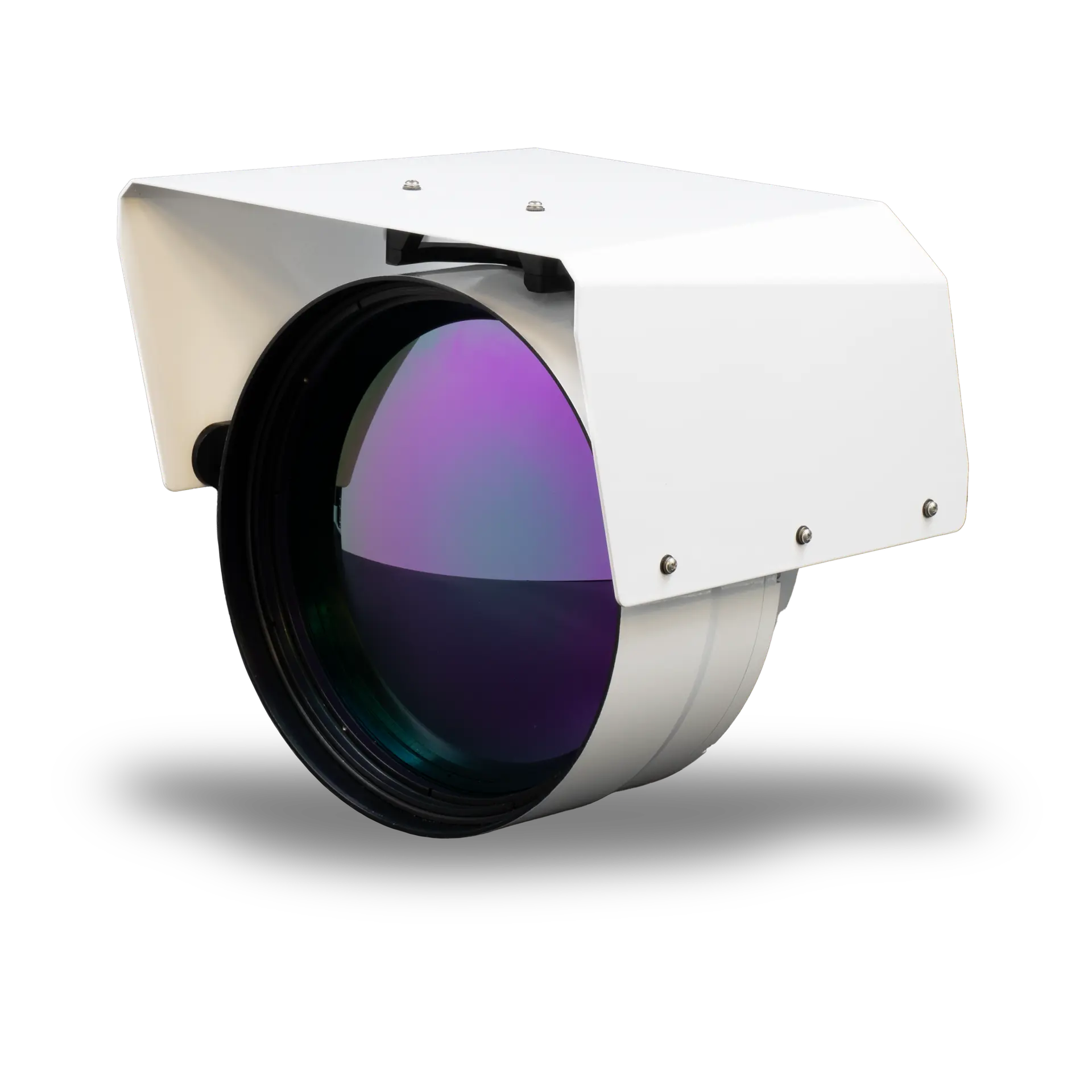

50–250 mm motorisierter Zoom (bis 750 mm optional)

User Highlights

✓ Hohe Messgenauigkeit
✓ integrierbar in komplexe Testaufbauten

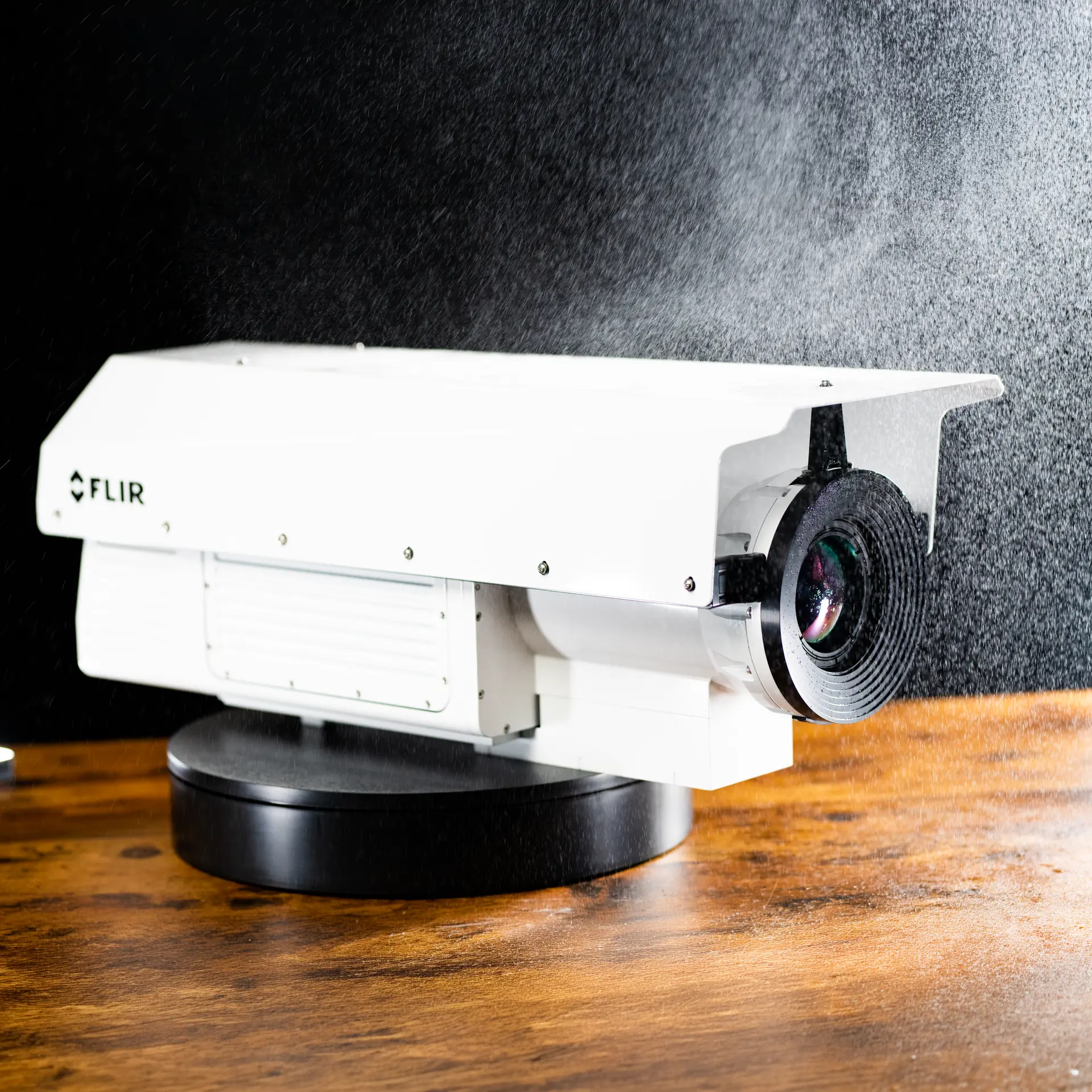

✓ Robust und outdoor‐fähig

Auf Anfrage

Anwendungsgebiete:

Industrieanlagen und Produktion
Forschung und Entwicklung
Elektroindustrie
Automobil & Luftfahrt

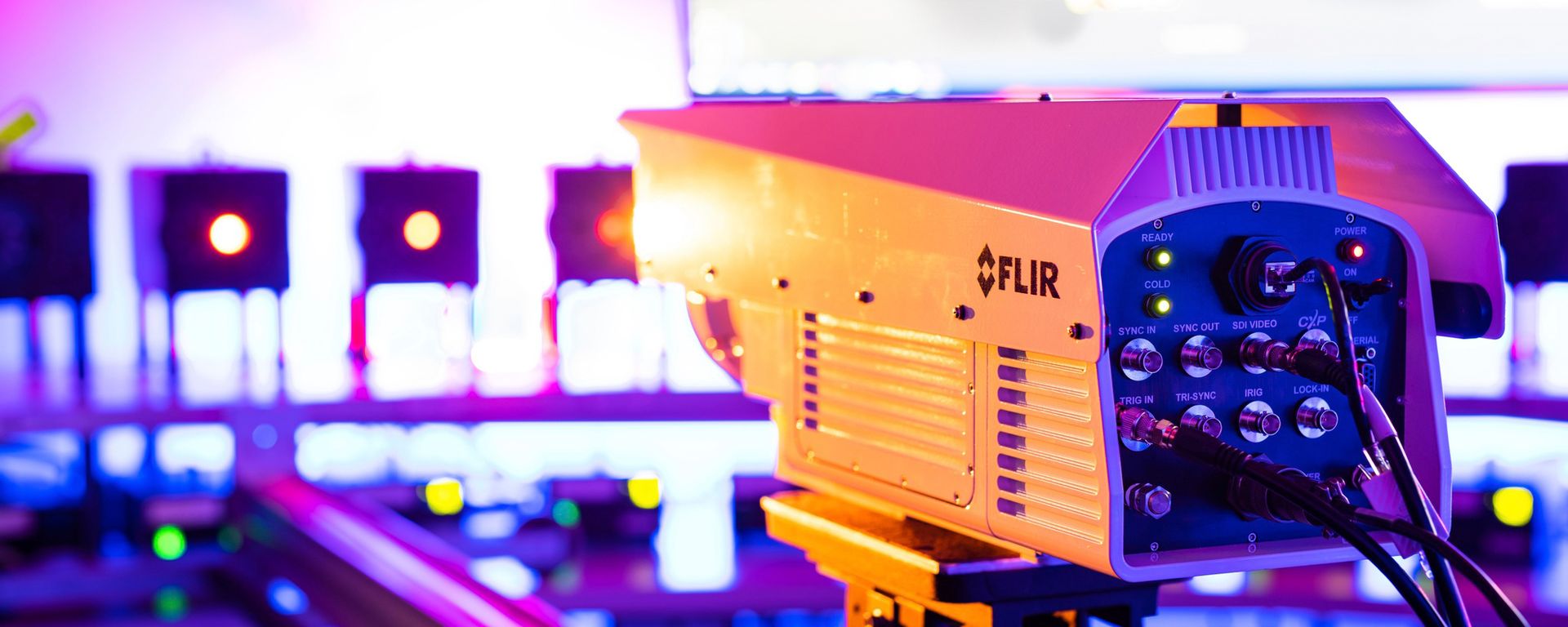

Die FLIR RS6780 Wärmebildkamera ist eine hochleistungsfähige Infrarotkamera mit Quantendetektor für anspruchsvolle Anwendungen in Forschung, Entwicklung und industrieller Hochgeschwindigkeitsanalyse. Sie wurde speziell für die präzise Erfassung schneller thermischer Prozesse konzipiert.

Die Kamera arbeitet im mittleren Infrarotbereich und zeichnet sich durch eine aussergewöhnliche Empfindlichkeit sowie hohe Bildauflösung aus. Dadurch können selbst kleinste Temperaturunterschiede exakt erkannt und analysiert werden. Dies ist entscheidend für Anwendungen mit höchsten Anforderungen an Präzision.

Ein zentraler Vorteil der FLIR RS6780 ist ihre hohe Bildrate. Schnelle thermische Ereignisse lassen sich vollständig erfassen und auswerten. Dies ermöglicht eine detaillierte Analyse dynamischer Prozesse, die mit herkömmlichen Systemen nicht zuverlässig darstellbar sind.

Typische Anwendungsbereiche sind:

• Highspeed Thermografie in Forschung und Entwicklung

• Analyse schneller thermischer Prozesse

• Materialforschung und Fehlstellenanalyse

• Entwicklung leistungsintensiver elektronischer Systeme

Die flexible Systemintegration erlaubt die Einbindung in komplexe Messumgebungen. Schnittstellen ermöglichen eine direkte Verbindung zu Datenerfassungssystemen und automatisierten Prüfständen. Dadurch können Messdaten effizient verarbeitet und ausgewertet werden.

Die robuste Bauweise gewährleistet eine stabile Performance auch im Dauerbetrieb. Gleichzeitig ermöglicht die modulare Konfiguration eine Anpassung an spezifische Anforderungen.

Die FLIR RS6780 ist eine leistungsstarke Lösung für präzise Hochgeschwindigkeits-Thermografie. Sie liefert zuverlässige Daten und unterstützt anspruchsvolle Analyseprozesse auf höchstem Niveau.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Gerätetyp	Hochleistungs‑MWIR‑Forschungskamera (Range & Science)
IR Auflösung	640 × 512 Pixel
Detektortyp	Gekühlter InSb FPA
Spektralbereich	3.0–5.0 µm
Detektor Pitch	15 µm
Thermische Empfindlichkeit NETD	~27 mK
Bildfrequenz	bis ca. 125 Hz (Full Frame, >4000 Hz Subwindow)
Integration Time	480 ns bis Full Frame
Temperaturmessbereich	ca. 0 °C bis 350 °C (optional bis ~3000 °C mit Filtern)

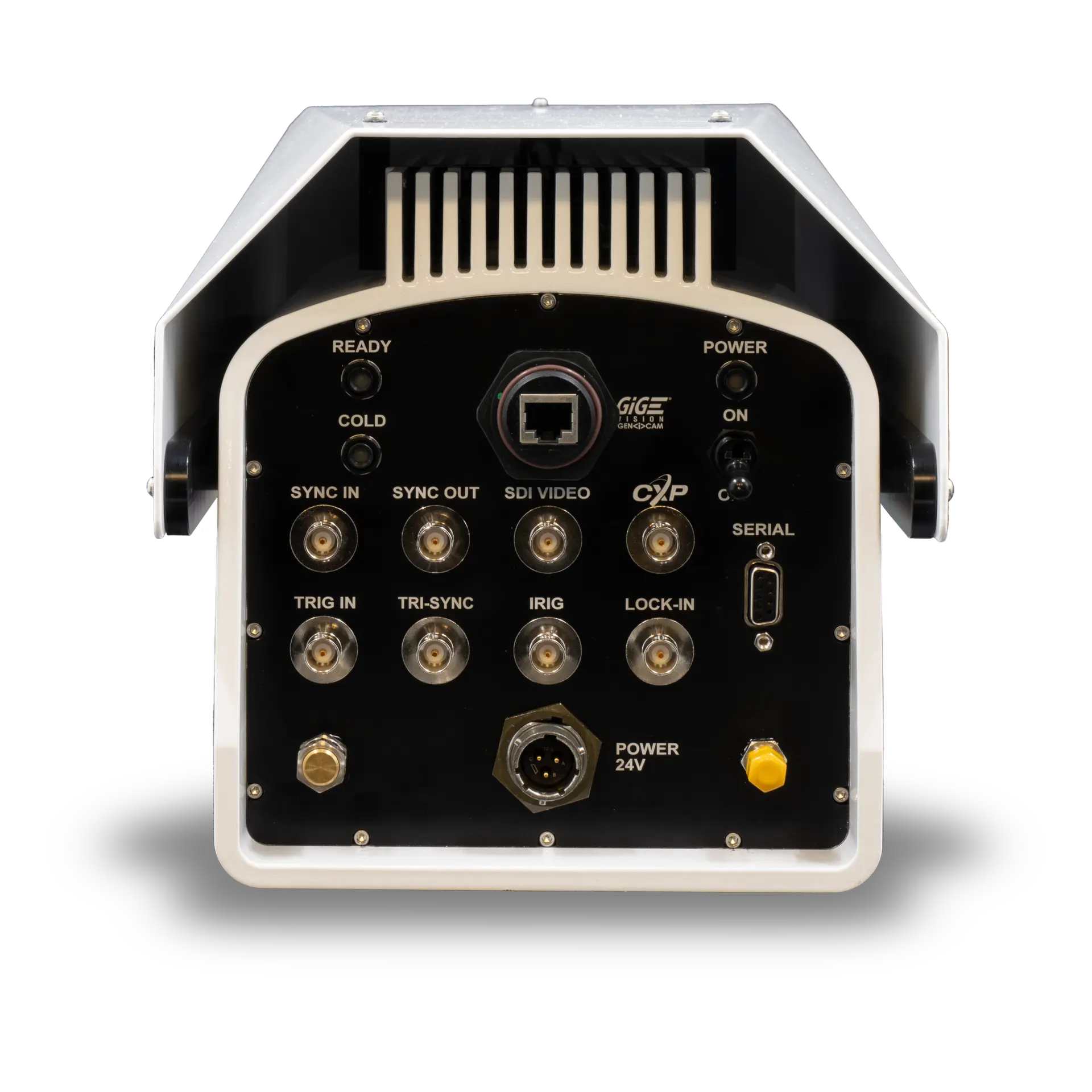

Schnittstellen	GigE / CoaXPress / SDI / RS‑232 / Trigger & Sync Interfaces
