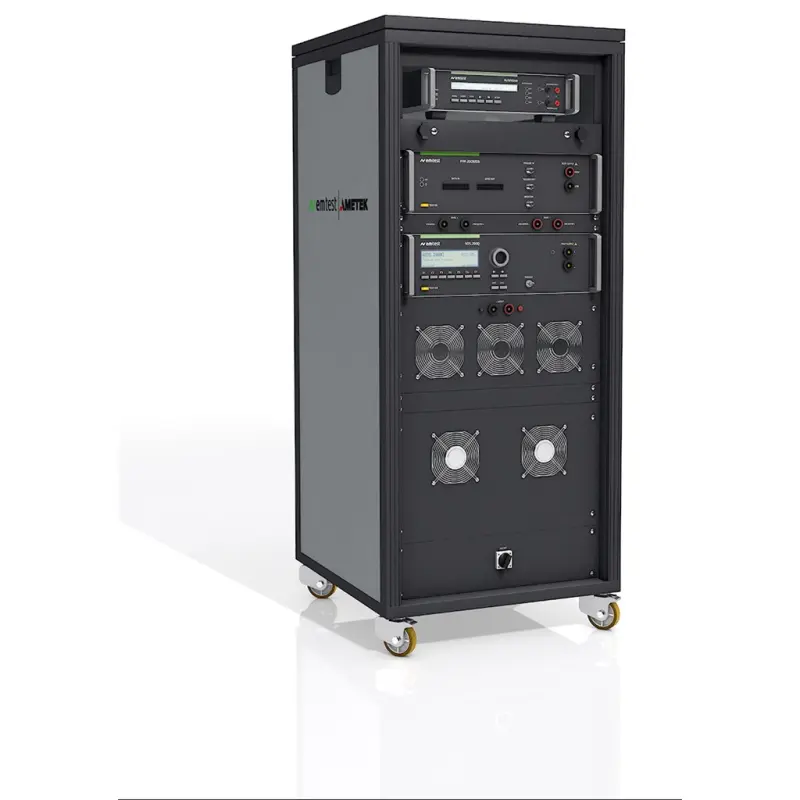

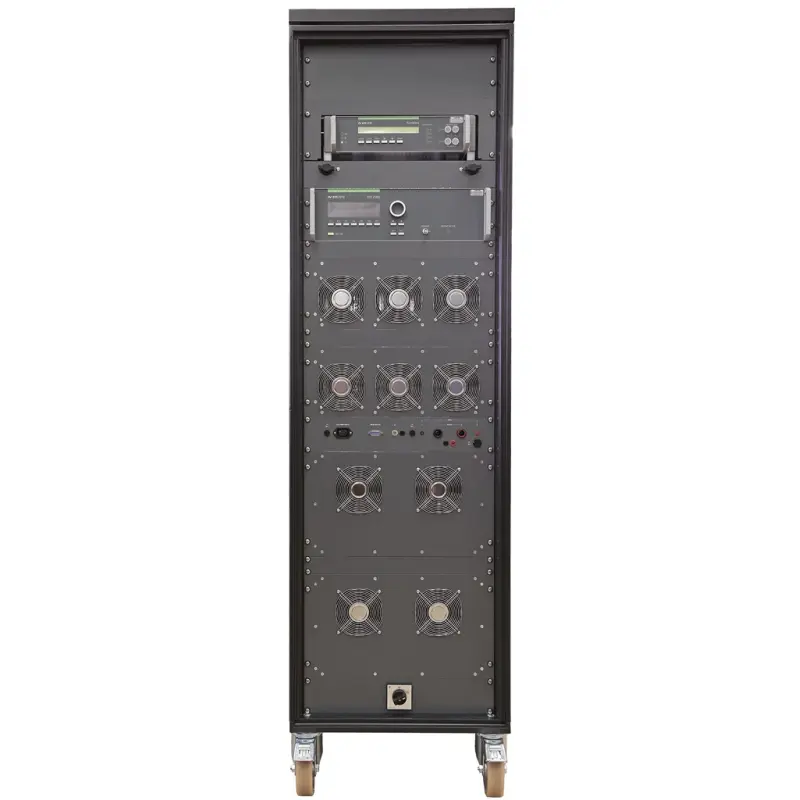

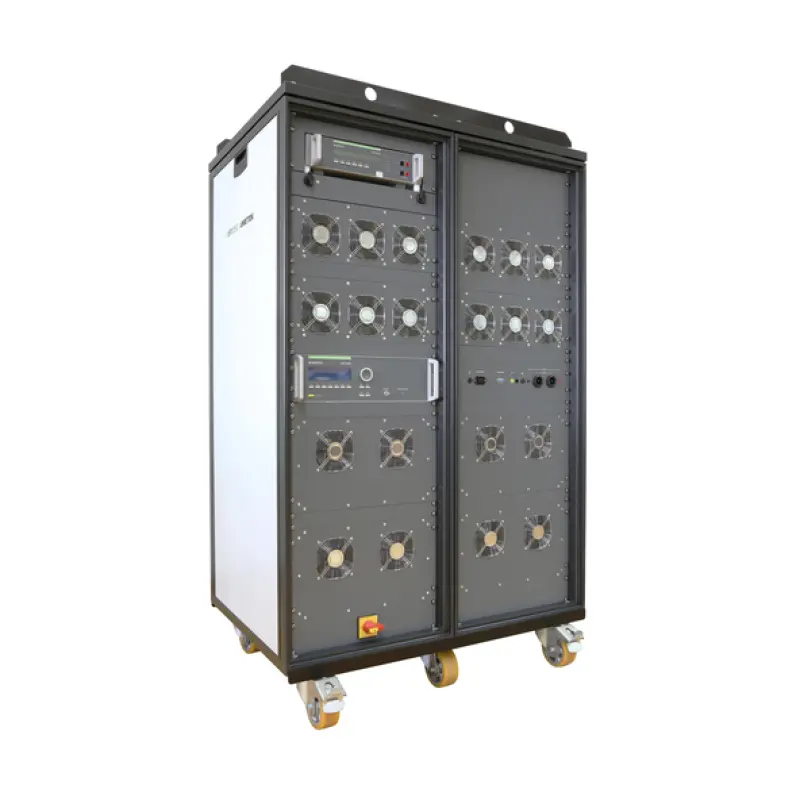

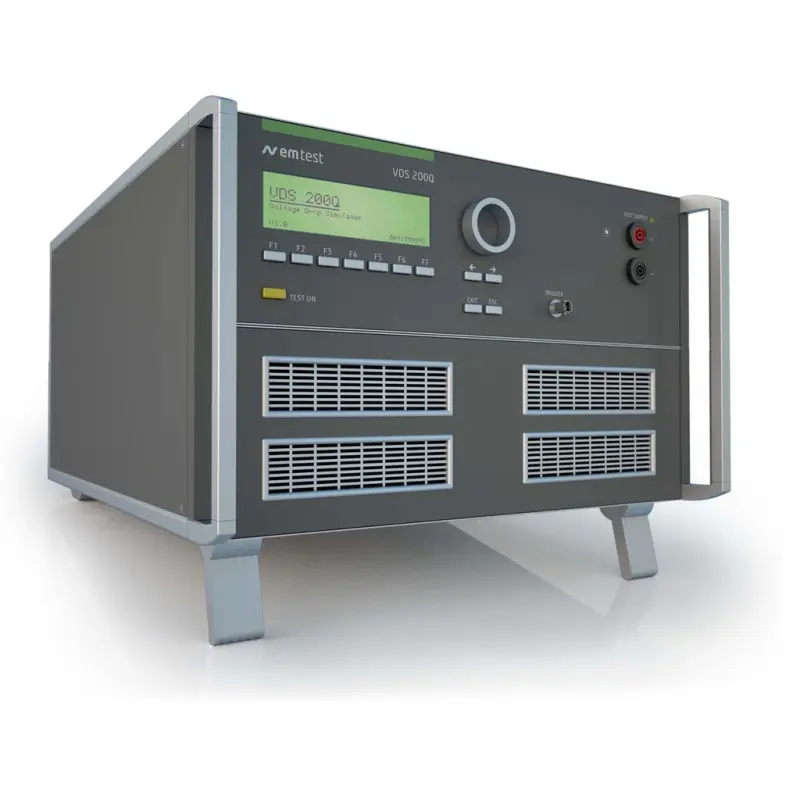

EM Test VDS 200Q
4-Quadrant Voltage Drop Simulator
Technische Highlights
- 4‐Quadranten‐Batteriesimulator: Bipolarer Verstärker
- Spannung bis 60 V, Strom bis 200 A, Ri < 10 mΩ, Bandbreite bis 250 kHz
- Normen: Integrierte Profile für ISO 7637‐2, ISO 16750‐2
User Highlights
- ✓ Realistische Versorgung
- ✓ Hohe Dynamik
- ✓ Nahtlose Integration
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Energietechnik
- Industrie und Automation
- Prüflabore und Zertifizierungsstellen
- Industrieelektronik / Maschinenbau
Die EM Test VDS 200Q Series ist eine spezialisierte Prüflösung für leitungsgebundene Immunitätstests im Automotive Bereich. Sie wurde entwickelt, um komplexe Bordnetzstörungen realitätsnah zu simulieren und die Störfestigkeit elektronischer Systeme zuverlässig zu bewerten.
Das System ermöglicht die gezielte Erzeugung dynamischer Spannungsverläufe, wie sie in modernen Fahrzeugen auftreten. Dadurch können elektronische Steuergeräte und Komponenten unter praxisnahen Bedingungen getestet werden. Dies ist entscheidend für fundierte Entwicklungsentscheidungen und eine sichere Produktvalidierung.
Ein wesentlicher Vorteil der EM Test VDS 200Q Series liegt in der präzisen Steuerung und Reproduzierbarkeit von Testprofilen. Prüfparameter lassen sich exakt definieren und mehrfach identisch ausführen. Dies ermöglicht konsistente Messergebnisse und erhöht die Vergleichbarkeit über verschiedene Testzyklen hinweg.
Typische Anwendungsbereiche sind:
• Simulation von Bordnetzstörungen im Automotive Umfeld
• EMV Immunitätstests nach internationalen Normen
• Entwicklungsbegleitende Validierung elektronischer Systeme
• Qualitätssicherung und Serienprüfung
Die flexible Systemarchitektur ermöglicht eine einfache Integration in bestehende Prüfstände. In Kombination mit weiteren EMV Prüfgeräten lassen sich umfassende Testumgebungen aufbauen.
Die intuitive Benutzeroberfläche erleichtert die Konfiguration komplexer Prüfabläufe. Automatisierte Sequenzen erhöhen die Effizienz und minimieren den manuellen Aufwand.
Die EM Test VDS 200Q Series bietet eine zuverlässige Grundlage für realitätsnahe EMV Prüfungen. Sie unterstützt Unternehmen dabei, die Robustheit ihrer Produkte zu steigern und normgerechte Tests effizient umzusetzen.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Funktion | Batteriesimulator / DC‑Spannungsquelle (4‑Quadranten) |
| Ausgangsspannung | bis 60 V (Option bis 80 V) |
| Ausgangsstrom | bis 200 A |
| Spitzenstrom | bis 600 A Peak |
| Verstärkerprinzip | vierquadrantiger bipolarer Verstärker |
| Innenwiderstand | < 10 mOhm (programmierbar bis 200 mOhm) |
| Bandbreite | bis 250 kHz |
| Reaktionszeit | schnelle Sprungantwort (Fast Step Response) |
| Normen | ISO 7637 / ISO 16750 / LV124 / OEM‑Standards |
| Versorgungskategorien | 12 V / 24 V / 48 V Bordnetze |
