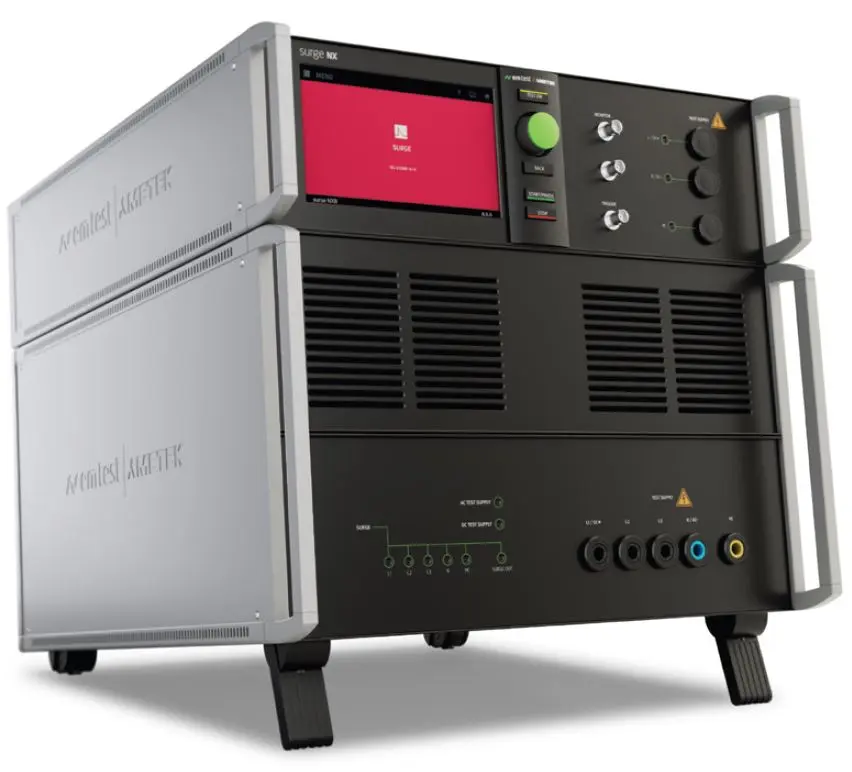

EM Test NX8

Combination Wave Generator

Der EM Test Ametek Surge NX8 Generator liefert präzise Überspannungsimpulse für normkonforme EMV Prüfungen. Hohe Messgenauigkeit, flexible Konfiguration und reproduzierbare Ergebnisse machen ihn zur idealen Lösung für industrielle Anwendungen.

Technische Highlights

Surge bis 8 kV (1.2/50 μs Spannung, 8/20 μs Strom), EFT/Burst bis 8 kV, Ringwave
Normunterstützung: IEC 61000‐4‐5, IEC 61000‐4‐4, IEC 61000‐4‐9, IEEE C62.41.2, EN 50121‐3‐2/‐3‐4
Interne CDNs für 1‐/3‐phasig, Varianten bis 3×690 VAC und 1000 VDC, 16–32 A

User Highlights

✓ All‐in‐One auf High‐End‐Niveau
✓ Hohe Reproduzierbarkeit
✓ Labor‐ und OEM‐tauglich

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Telekommunikation
Industrieelektronik / Maschinenbau
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung

Der EM Test Ametek Surge NX8 ist ein leistungsstarker Prüfgenerator für Surge Prüfungen im Bereich der leitungsgebundenen Immunität. Er wurde entwickelt, um gezielte Überspannungsimpulse zu erzeugen und die Belastbarkeit elektronischer Systeme unter realistischen Bedingungen zu prüfen.

Das System ermöglicht die exakte Simulation von Surge Ereignissen gemäss internationalen Normen. Die präzise Steuerung von Impulsparametern sorgt für reproduzierbare Ergebnisse und unterstützt eine zuverlässige Bewertung der Störfestigkeit.

Ein entscheidender Vorteil des Surge NX8 ist seine hohe Flexibilität. Unterschiedliche Prüfprofile können individuell definiert und automatisiert ausgeführt werden. Dies ermöglicht eine effiziente Durchführung komplexer Testsequenzen und verbessert die Prozesssicherheit.

Typische Anwendungsbereiche sind:

• Surge Prüfungen nach internationalen Standards

• Validierung elektrischer und elektronischer Systeme

• Pre Compliance Tests in der Entwicklung

• Qualitätssicherung und Serienprüfung

Die Integration in bestehende EMV Prüfplätze erfolgt problemlos. Der Generator kann mit weiteren Systemkomponenten kombiniert werden, um umfassende Testlösungen zu realisieren.

Die intuitive Benutzeroberfläche erleichtert die Bedienung und reduziert den Schulungsaufwand. Gleichzeitig sorgt die robuste Bauweise für eine hohe Zuverlässigkeit im täglichen Einsatz.

Der EM Test Ametek Surge NX8 bietet eine präzise und effiziente Lösung für Surge Prüfungen. Er unterstützt Unternehmen dabei, ihre Produkte zuverlässig zu testen und normgerecht zu validieren.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Burst Prüfspannung	bis 8.0 kV
Spannungseinstellbereich	500 V bis 8000 V (250 bis 4000 V an 50 Ohm)
Pulsform	5/50 ns
Anstiegszeit	5 ns ±30 %
Pulsdauer	50 ns ±30 % (35–150 ns bei 1 kΩ)
Spikefrequenz	1 Hz bis 1000 kHz
Burstdauer	0.1 ms bis 999.9 ms
Wiederholrate	10 ms bis 9999 ms
Ausgangsimpedanz	50 Ohm ±30 %
Normen	IEC 61000-4-4
