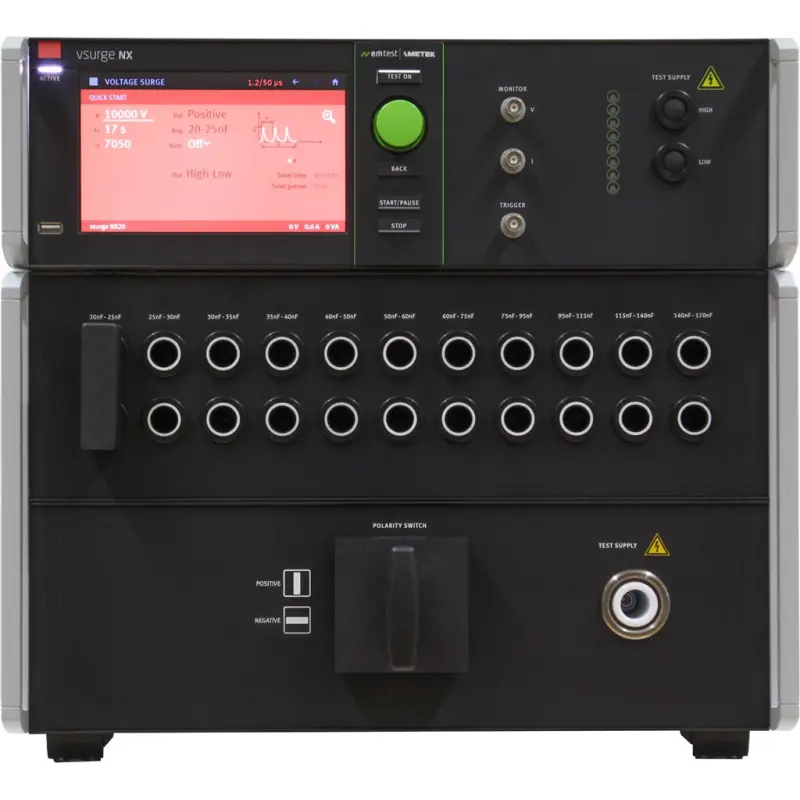

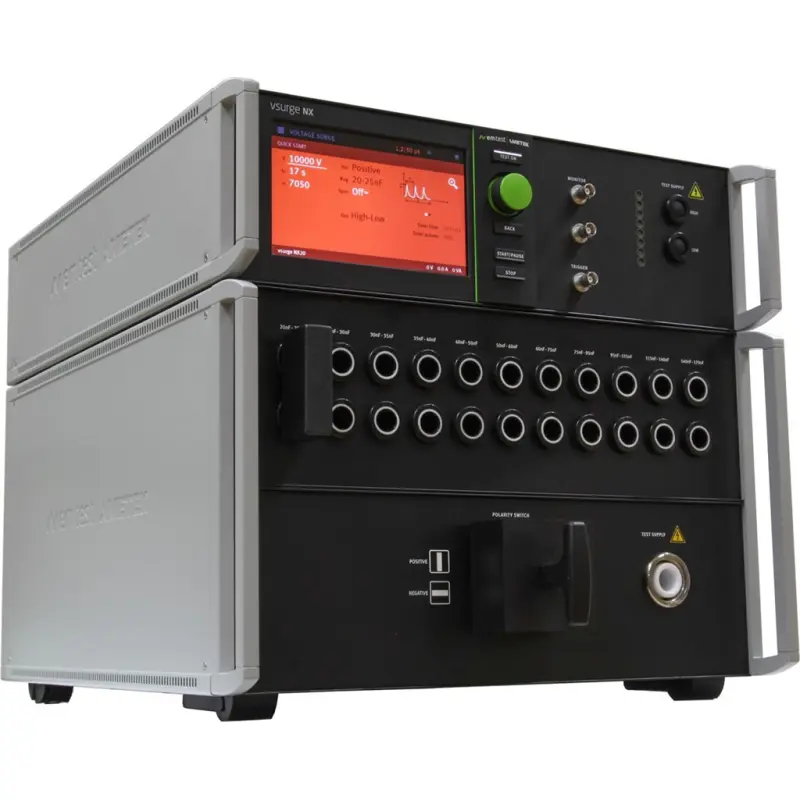

EM Test NX20
1,2/50 us Surge Generator zur Prüfung von Solarmodulen
Technische Highlights
- Surge‐Generator: 1.2/50 μs, Surgespannung bis 20 kV, normgerecht für IEC/EN 61730‐1/‐2
- 11 wählbare Kapazitätsbereiche von 20 nF bis 170 nF
- Spitzen‐Spannungs‐ und Strommessung
User Highlights
- ✓ Sicher normkonform
- ✓ Reproduzierbar
- ✓ Effizient im Labor
Anwendungsgebiete:
- Automobilindustrie & Bahntechnik
- Telekommunikation
- Industrieelektronik / Maschinenbau
- Prüflabore und Zertifizierungsstellen
- Halbleiter- und Elektronikentwicklung
Der EM Test VSurge NX20 ist ein leistungsstarker Generator für Surge Prüfungen im Bereich der leitungsgebundenen Immunität. Er wurde entwickelt, um reale Überspannungsereignisse präzise zu simulieren und die Störfestigkeit elektrischer Systeme zuverlässig zu analysieren.
Das System ermöglicht die exakte Erzeugung von Surge Impulsen gemäss internationalen Normen. Anwender können Prüfparameter exakt einstellen und unterschiedliche Szenarien simulieren. Dies ist entscheidend für die Bewertung der Robustheit elektronischer Geräte.
Ein wesentlicher Vorteil des EM Test VSurge NX20 liegt in seiner hohen Leistungsfähigkeit. Auch anspruchsvolle Prüfanforderungen können zuverlässig umgesetzt werden. Gleichzeitig sorgt die präzise Impulssteuerung für reproduzierbare Ergebnisse über mehrere Testzyklen hinweg.
Typische Anwendungsbereiche sind:
• Surge Prüfungen nach internationalen EMV Normen
• Untersuchung von Überspannungseinflüssen
• Entwicklung und Validierung elektrischer Systeme
• Qualitätssicherung
Die Integration in bestehende Prüfstände ist einfach und ermöglicht automatisierte Testabläufe. Dies reduziert den Aufwand und erhöht die Effizienz im Laborbetrieb.
Die intuitive Bedienung erleichtert die Konfiguration komplexer Prüfsequenzen und sorgt für eine schnelle Inbetriebnahme.
Der EM Test VSurge NX20 ist eine zuverlässige Lösung für präzise Surge Tests. Er unterstützt Unternehmen dabei, die Störfestigkeit ihrer Produkte zu verbessern und normkonforme Prüfungen effizient durchzuführen.
Technische Eigenschaften und Leistungsmerkmale dieses Produkts.
| Spezifikation | Wert |
|---|---|
| Spannungsbereich | 800 V bis 20000 V ±10 % |
| Wellenform | 1.2/50 µs |
| Anstiegszeit | 1.2 µs ±30 % |
| Halbwertszeit | 50 µs ±20 % |
| Kapazitätsbereich | 20 nF bis 170 nF |
| Anzahl Kapazitätsstufen | 11 Stufen |
| Normen | IEC 61730-1 / IEC 61730-2 / IEC 60060 |
| Polarität | positiv / negativ |
| Wiederholrate | 2 s bis 9999 s (spannungsabhängig) |
| Schnittstellen | USB / Ethernet (Opto-Link) |
