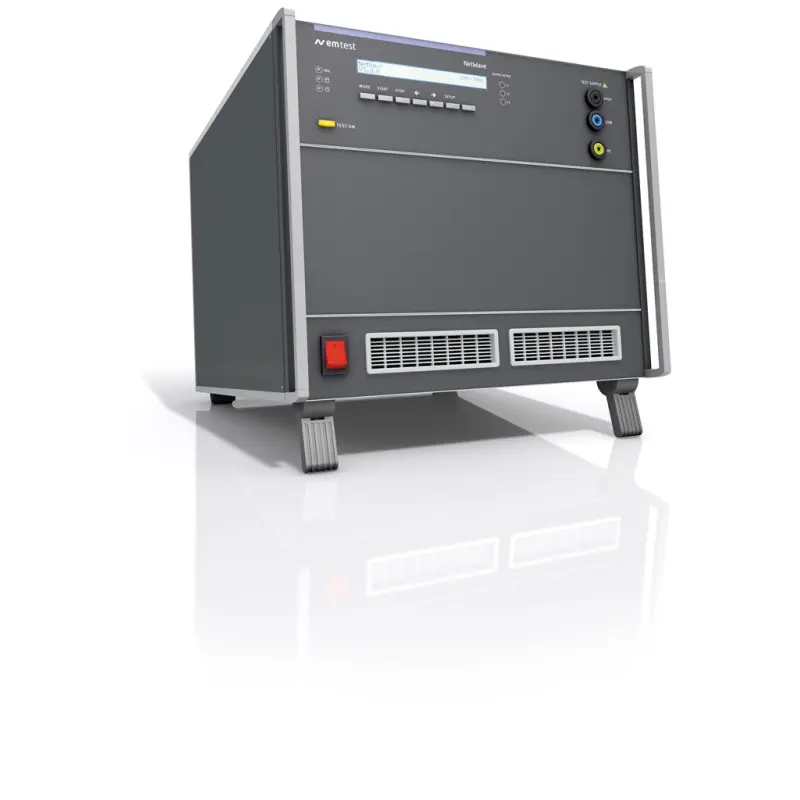

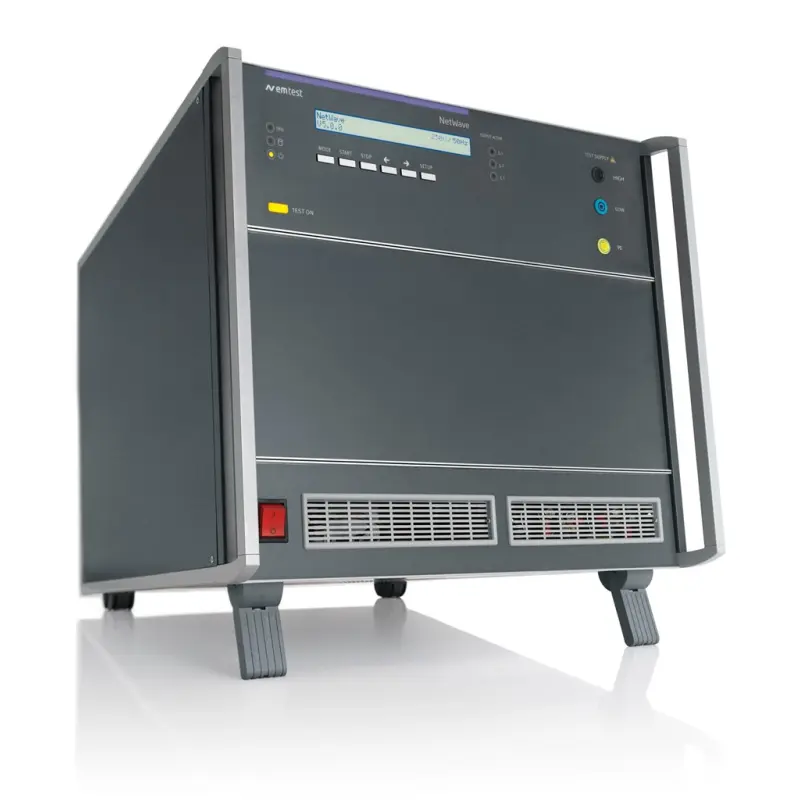

EM Test NetWave

1 oder 3 phasige multifunktionelle AC & DC Quelle

EM Test NetWave simuliert präzise Netzphänomene und Spannungsschwankungen gemäss Normen und ermöglicht realitätsnahe Prüfungen elektrischer Geräte, geringere Entwicklungsrisiken sowie sichere Validierung in anspruchsvollen EMV Testumgebungen der Industrie.

Technische Highlights

AC/DC‐Versorgungssimulator: Ein‐ und dreiphasig, Simulation von Netzstörungen gemäss IEC 61000‐4‐13/‐14/‐17/‐27/‐28/‐29
DC bis 5 kHz, Ausgänge bis 3×690 VAC bzw. ±1120 VDC
Integrierte Spannungs‐/Strommessung, vordefinierte Normtests, USB/GPIB/Ethernet

User Highlights

✓ Ein Gerät – viele Normen
✓ Realitätsnahe Versorgung
✓ Hohe Effizienz im Labor

Auf Anfrage

Anwendungsgebiete:

Automobilindustrie & Bahntechnik
Energietechnik
Telekommunikation
Prüflabore und Zertifizierungsstellen
Industrieelektronik / Maschinenbau

EM Test NetWave ist ein spezialisiertes Mess- und Prüfsystem zur Simulation von Netzphänomenen und zur Durchführung normgerechter EMV Prüfungen im Bereich leitungsgebundene Immunität. Das System ermöglicht die realitätsnahe Nachbildung von Spannungsschwankungen, Frequenzabweichungen und weiteren Versorgungsstörungen, wie sie in realen Stromnetzen auftreten.

Durch die präzise Steuerung und Wiederholbarkeit von Testprofilen bietet EM Test NetWave eine zuverlässige Grundlage für die Entwicklung und Validierung von elektrischen und elektronischen Geräten. Hersteller können damit sicherstellen, dass ihre Produkte auch unter instabilen Netzbedingungen zuverlässig funktionieren.

Das System unterstützt die Einhaltung relevanter internationaler Normen und eignet sich sowohl für Forschung und Entwicklung als auch für Zertifizierungsprüfungen. Die intuitive Bedienung erleichtert die Erstellung komplexer Testsequenzen und verbessert die Effizienz im Prüfprozess.

Ein wesentlicher Vorteil liegt in der realitätsnahen Simulation von Netzstörungen. Dadurch lassen sich potenzielle Schwachstellen frühzeitig erkennen und gezielt optimieren. Dies reduziert Entwicklungsrisiken und verkürzt die Time to Market erheblich.

Typische Anwendungsbereiche sind:

• Simulation von Spannungseinbrüchen und Spannungsüberhöhungen

• Prüfung von Frequenzabweichungen und Netzinstabilitäten

• EMV Validierung elektronischer Geräte und Systeme

• Entwicklung und Absicherung von Stromversorgungen

• Normgerechte Prüfungen in Laboren und Prüfinstituten

EM Test NetWave ist für den Einsatz in professionellen EMV Laboren optimiert und überzeugt durch stabile Performance und hohe Messgenauigkeit. Die Integration in bestehende EMV Testsysteme ist problemlos möglich und erlaubt eine flexible Erweiterung bestehender Prüfaufbauten.

Mit EM Test NetWave steht eine leistungsfähige Lösung zur Verfügung, um Netzphänomene reproduzierbar zu simulieren und die Zuverlässigkeit elektrischer Geräte nachhaltig zu verbessern.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	DC bis 5 kHz
Ausgangsspannung AC	bis 3x690 VAC (p-p) bzw. bis 360 VAC je nach Modell
Ausgangsspannung DC	bis ±1120 VDC (modellabhängig)
Ausgangsleistung	bis 30 kVA AC / 36 kW DC (grössere Systeme bis 270 kVA)
Ausgangsstrom	bis 200 A Inrush / typ. bis >100 A Ausgang
Phasen	1‑phasig / 3‑phasig
Inrush-Stromfähigkeit	hohe Inrush Capability bis 200 A
Wellenformgenerator	integrierter Arbitrary Signal‑ und Wellenformgenerator
Normen	IEC 61000-4-13 / -4-14 / -4-17 / -4-28 / -4-29 / DO-160 / MIL-STD
Schnittstellen	GPIB / Ethernet / USB
