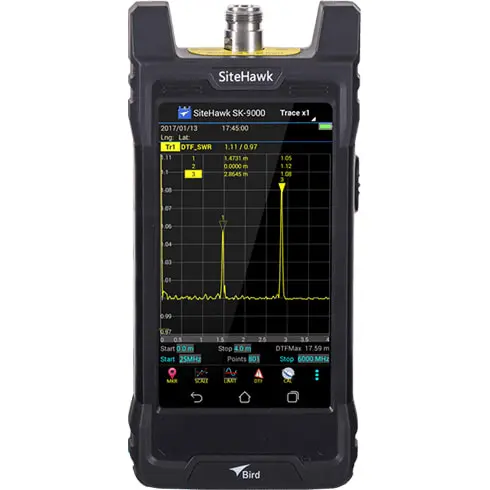

Bird SK-9000-TC

9 GHz Handheld Cable & Antenna Analyzer

Der Bird SK 9000 TC SiteHawk Analyzer kombiniert Kabel und Antennenanalyse mit integrierter Spektrumanalyse und ermöglicht umfassende HF Prüfungen sowie schnelle Fehlerdiagnose in einem kompakten mobilen Gerät.

Technische Highlights

Frequenzbereich: 1 MHz bis 9 GHz
Messfunktionen: VSWR / Return Loss, Cable‑Loss, Distance‑to‑Fault
Erweiterbar: RF‑Leistungsmessung mit Bird Power Sensors via USB

User Highlights

✓ Maximale Frequenzabdeckung
✓ Schnelle Fehlersuche
✓ Ein Gerät für alles

Auf Anfrage

Anwendungsgebiete:

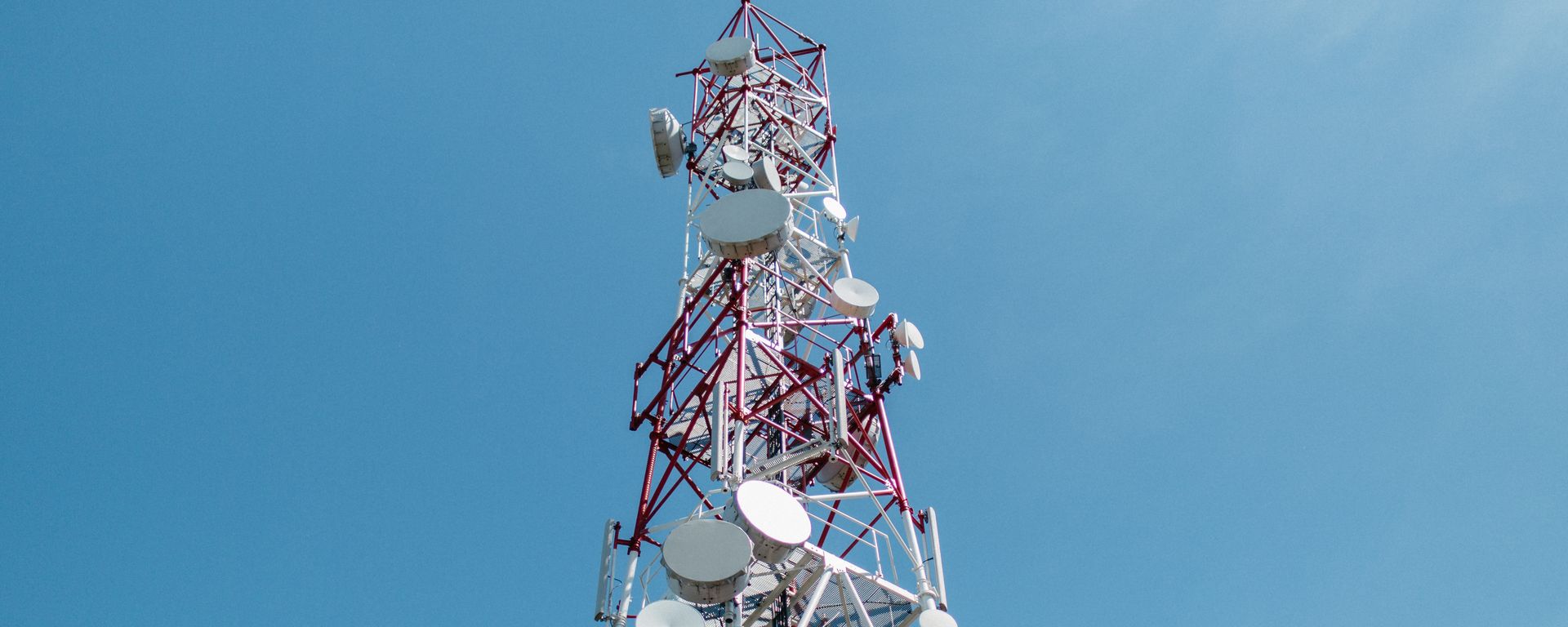

Telekommunikation
Militär und Sicherheit
Prüflabore und Zertifizierungsstellen
Halbleiter- und Elektronikentwicklung
Forschung und Universitäten

Der Bird SK 9000 TC SiteHawk Analyzer ist ein vielseitiges Messgerät, das Kabel und Antennenanalyse mit Spektrumanalyse kombiniert. Diese Integration ermöglicht eine umfassende Bewertung von HF Systemen in einem einzigen Gerät.

Das System erlaubt die Messung von Rückflussdämpfung, Leitungsdämpfung und Signalverhalten im Frequenzbereich. Zusätzlich können Spektralanalysen durchgeführt werden, um Störungen und Interferenzen zu identifizieren. Diese Kombination verbessert die Effizienz bei der Fehlersuche erheblich.

Ein entscheidender Vorteil des Bird SK 9000 TC SiteHawk Analyzer liegt in der All in One Funktionalität. Anwender benötigen keine zusätzlichen Geräte für unterschiedliche Messaufgaben. Dies spart Zeit, reduziert Komplexität und erleichtert den mobilen Einsatz.

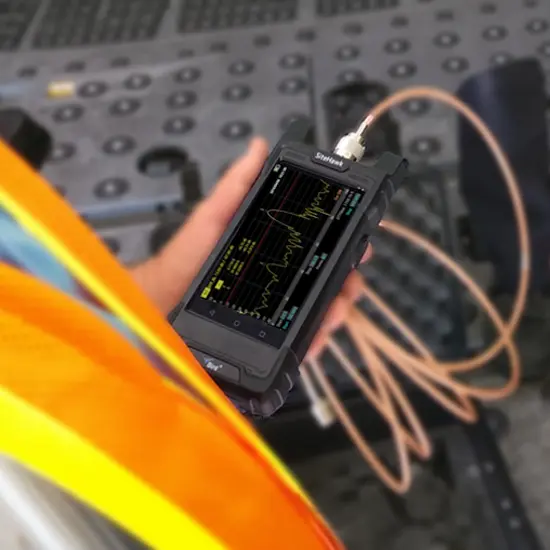

Die kompakte Bauweise macht das Gerät ideal für Arbeiten im Feld. Gleichzeitig sorgt die robuste Konstruktion für zuverlässige Ergebnisse auch unter anspruchsvollen Bedingungen. Die intuitive Bedienung ermöglicht eine schnelle Nutzung im täglichen Einsatz.

Typische Anwendungsbereiche umfassen:

• Analyse von HF Kabeln und Antennen

• Spektrumanalyse und Interferenzsuche

• Wartung von Kommunikationssystemen

• Installation und Inbetriebnahme von Netzwerken

Der Bird SK 9000 TC SiteHawk Analyzer unterstützt eine schnelle und präzise Analyse von HF Systemen. Er verbessert die Effizienz von Servicearbeiten und reduziert Ausfallzeiten.

Für Anwendungen, die eine kombinierte Messlösung erfordern, bietet dieses Gerät eine leistungsstarke und flexible Lösung.

Technische Eigenschaften und Leistungsmerkmale dieses Produkts.

Spezifikation	Wert
Frequenzbereich	1 MHz – 9 GHz
Gerätekonzept	Handheld RF Kabel- & Antennen‑Analyzer (SiteHawk Serie)
Messfunktionen	VSWR / Return Loss / Kabelverlust / Distance‑to‑Fault (FDR) / Impedanz / optional RF‑Leistung
Messbereiche	Return Loss bis ca. ‑60 dB / VSWR 1.0 – 65 / DTF bis ca. 1500 m / Kabelverlust 0 – 30 dB
Auflösung/Genauigkeit	1 kHz Auflösung / ±2.5 ppm Frequenzgenauigkeit
Impedanz	50 Ohm
Anzeige	5.5" Farb‑Touchdisplay
Schnittstellen	USB‑C / USB 3.0 / Sensoranbindung (Bird RF Meter App)
Speicher	Speicherung tausender Messkurven
Versorgung	Li‑Ion Akku (ca. 10 h) / portables Feldgerät
